离心式流体叶轮结构三维设计

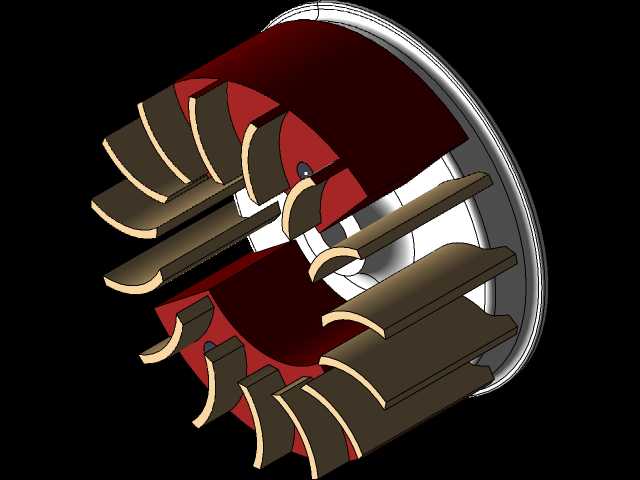

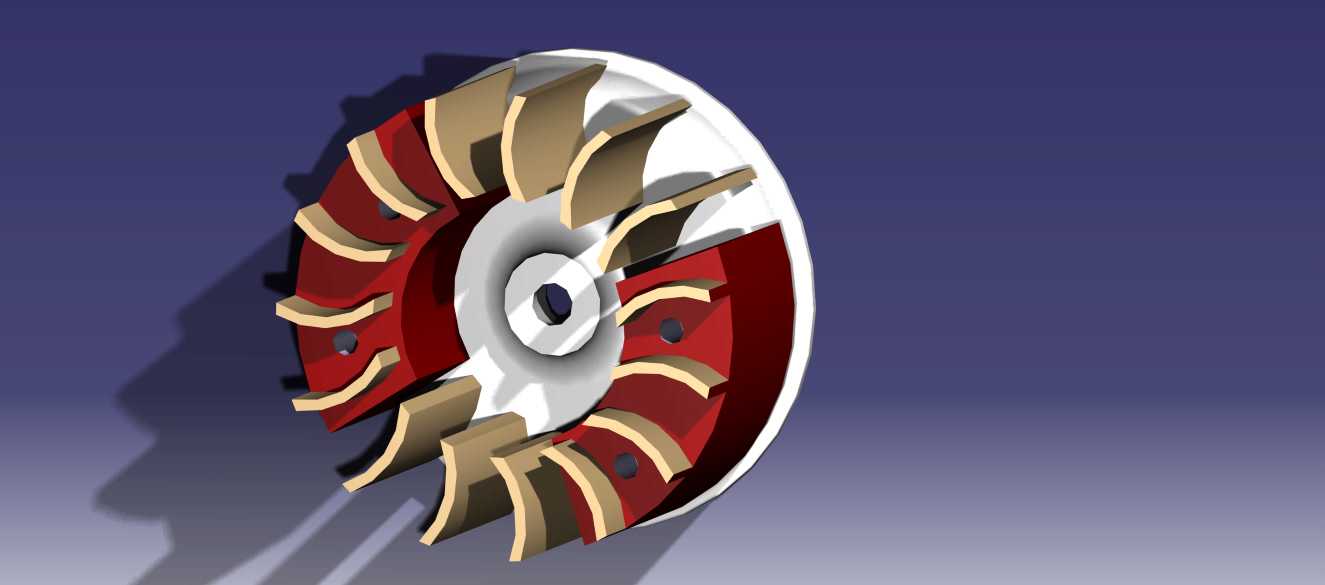

　　这类带弯曲叶片的盘式叶轮，是离心式流体输送设备的核心做功部件，常见应用场景覆盖中低压离心通风机、小型离心泵、物料气力输送风泵等设备，核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，完成流体的增压与输送作业。从结构设计逻辑来看，该叶轮采用后向弯曲叶片布局，叶片沿轮盘周向均匀排布，叶片型线采用圆弧过渡设计，这种设计能够在运行时降低流体在叶片入口处的冲击损失，同时在额定转速工况下保持较宽的高效运行区间，适配多数工业场景下变工况运行的需求。轮盘部分采用中心带安装孔的圆盘结构，中心孔为标准的轴连接配合位，周边预留的小孔为叶轮与轮毂的紧固连接孔，安装时可通过螺栓将叶轮与传动轴上的轮毂刚性连接，保证扭矩传递的可靠性，

　　避免高速旋转时出现松动位移。叶片与轮盘、轮盖的连接采用一体化贴合设计，相邻叶片之间形成封闭的过流流道，流道截面从入口到出口呈渐变扩张形态，能够让流体在流道内平稳完成能量转换，减少局部涡流带来的能量损耗与运行振动。从安装边界来看，这类叶轮的轴向尺寸紧凑，轮盘外缘做了倒角处理，安装时需要与壳体的蜗壳流道保持均匀的径向间隙，间隙值通常控制在叶轮直径的千分之三到千分之五区间，间隙过大会导致流体回流降低效率，间隙过小则容易在运行时出现叶轮与壳体的刮擦故障。设计过程中需要重点校核叶片的刚度与轮盘的动平衡性能，叶片厚度根据输送介质的特性调整，输送洁净空气时叶片厚度可适当减薄以降低流道阻塞率，输送含尘气体或带微小颗粒的液体时则需要适当增加叶片厚度，

　　提升耐磨性能。实际选型适配时，需要匹配设备的设计流量、扬程参数，确认叶轮的额定转速与驱动电机的转速区间匹配，同时要保证叶轮的安装定位尺寸与传动轴的轴径、键槽规格完全契合，避免装配时出现干涉。这类叶轮的结构设计直接决定了整台流体设备的运行效率、噪声水平与运行稳定性，建模过程中对叶片型线的精度要求较高，型线偏差会直接导致流道内流体流动状态紊乱，降低设备整体性能。
