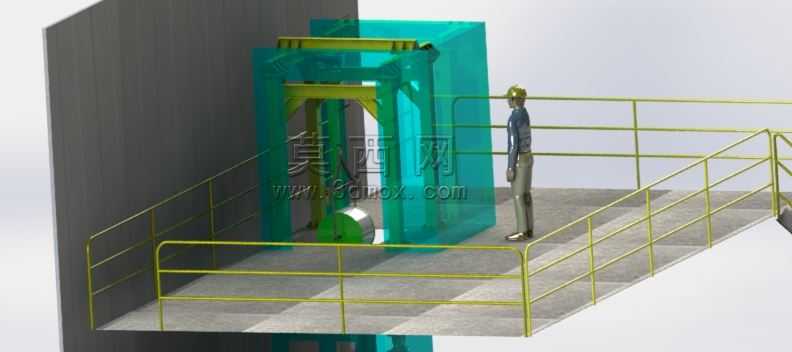

车间工位物料提升吊运起重装置结构

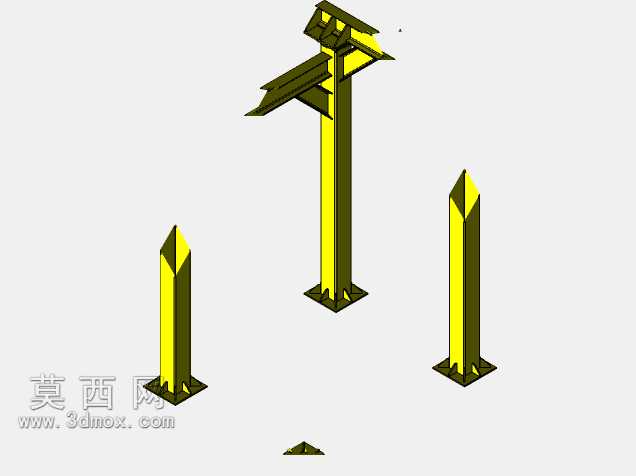

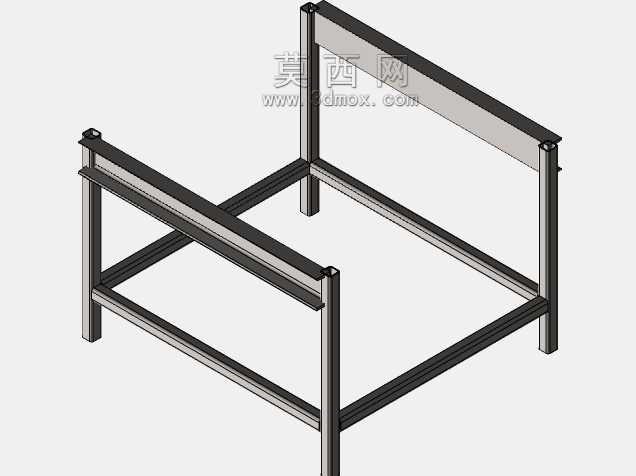

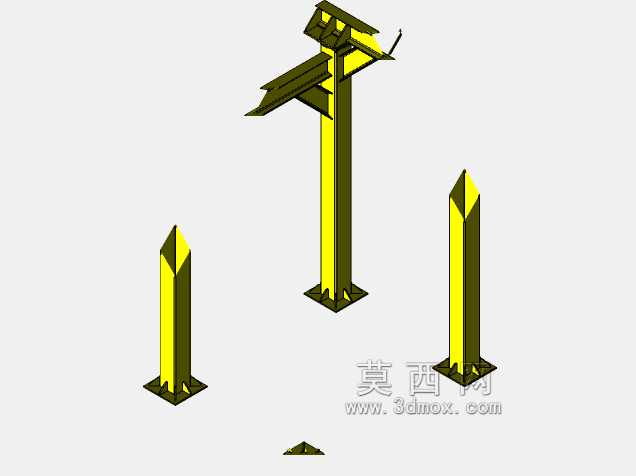

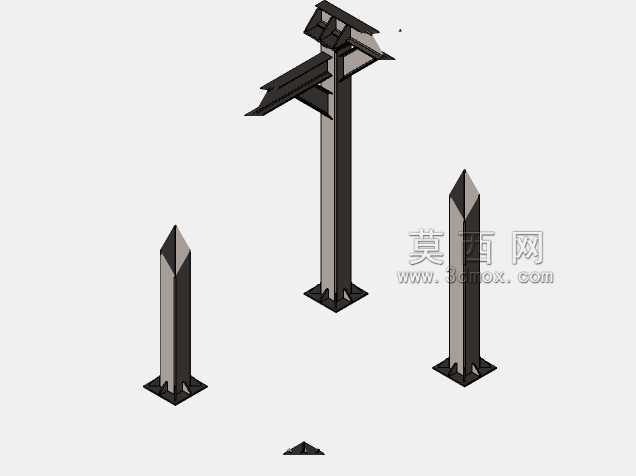

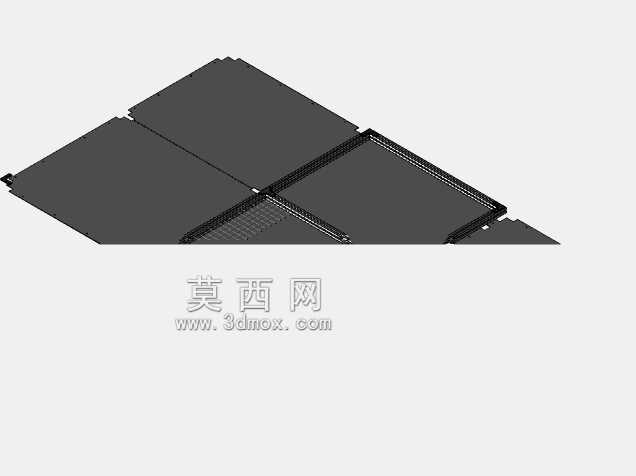

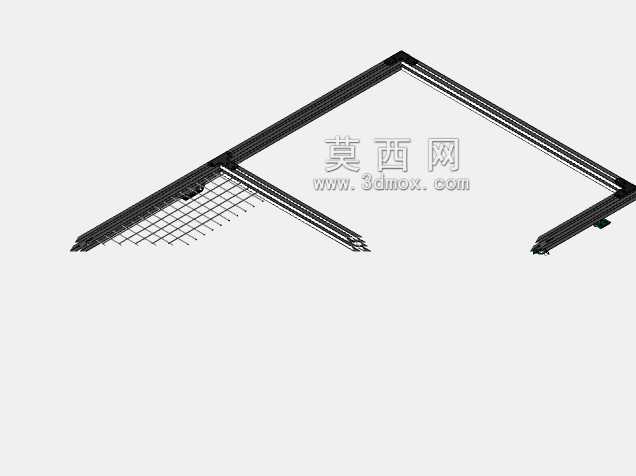

　　这套提升吊运结构主要面向离散制造车间内的定点工位物料转运场景，适配小吨位、高频次的工件上下料、工位间周转需求，区别于大跨度厂区行车，它的服务半径固定在单工位周边3米范围内，专门解决大型起重设备覆盖盲区的物料搬运痛点，比如机加工工位的重型夹具换装、装配工位的成组零部件上线、维修工位的重型部件拆装移位，都能通过这套装置完成垂直提升与小范围水平移位，不需要人工搬抬重型工件，也不用调用占用厂区主通道的大型起重设备，能大幅压缩工位辅助作业的等待时间。从结构布局来看，整套装置采用双立柱支撑的龙门式框架，两根垂直立柱通过底部地脚板与车间混凝土地面固定，安装时需要保证立柱的垂直度偏差不超过千分之一，避免起升过程中出现侧向卡滞；

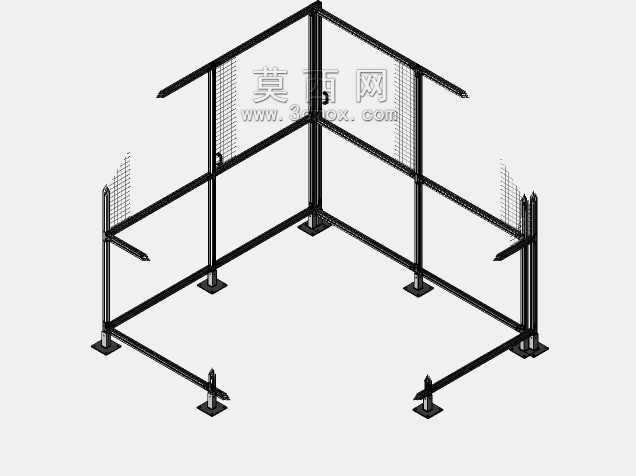

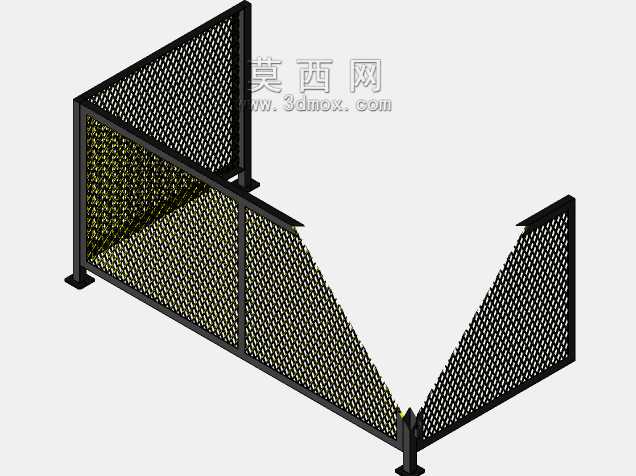

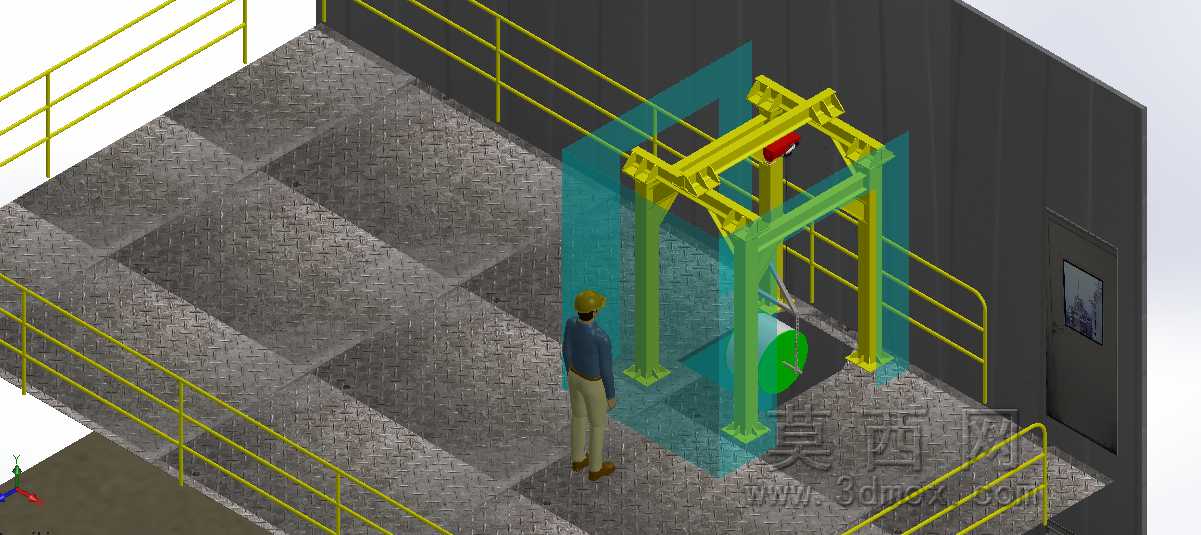

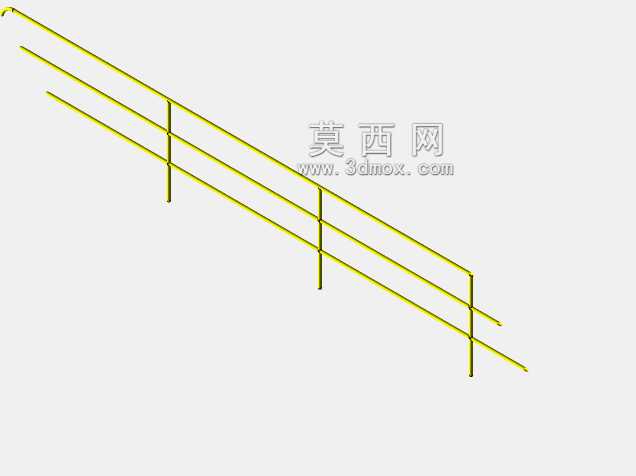

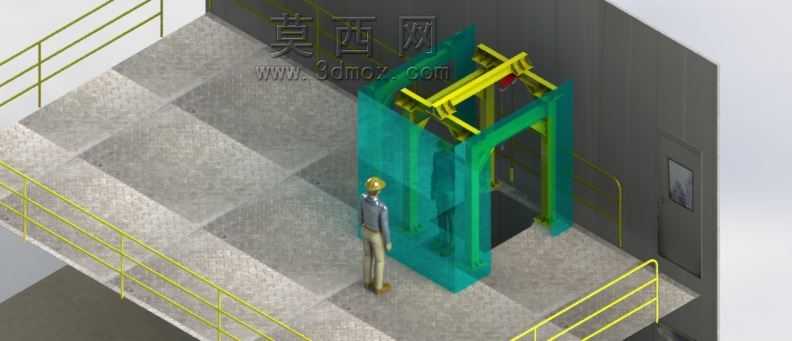

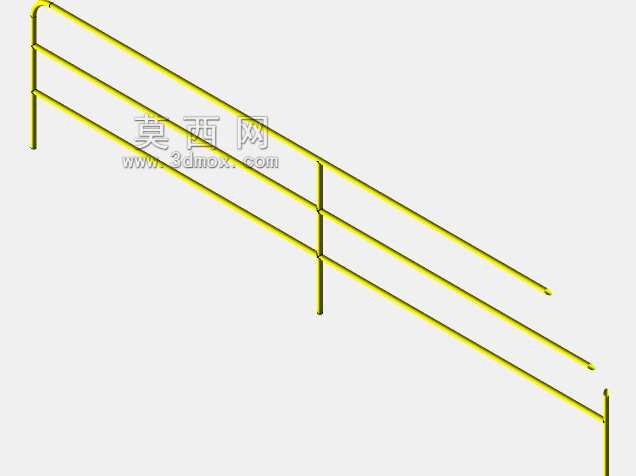

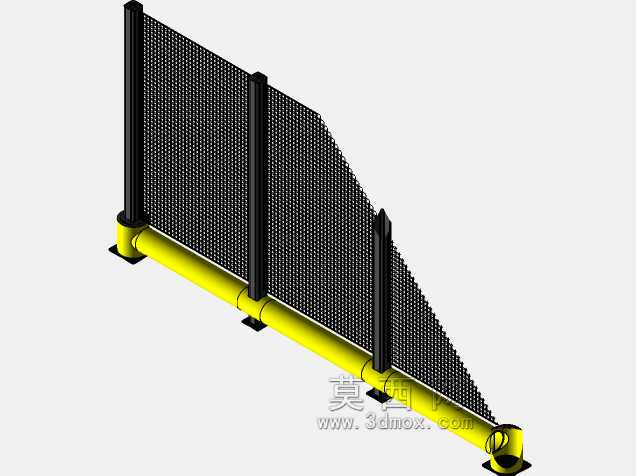

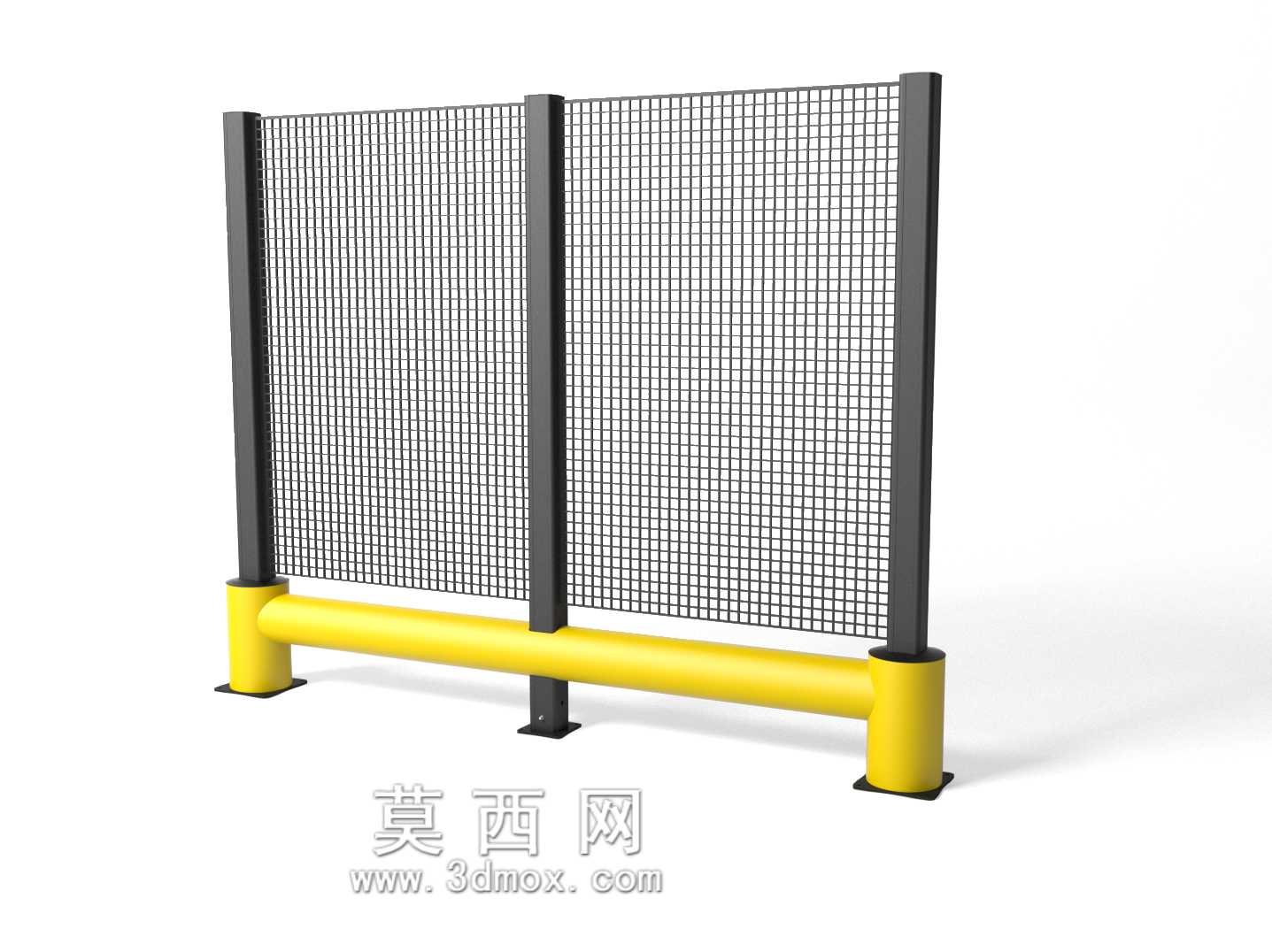

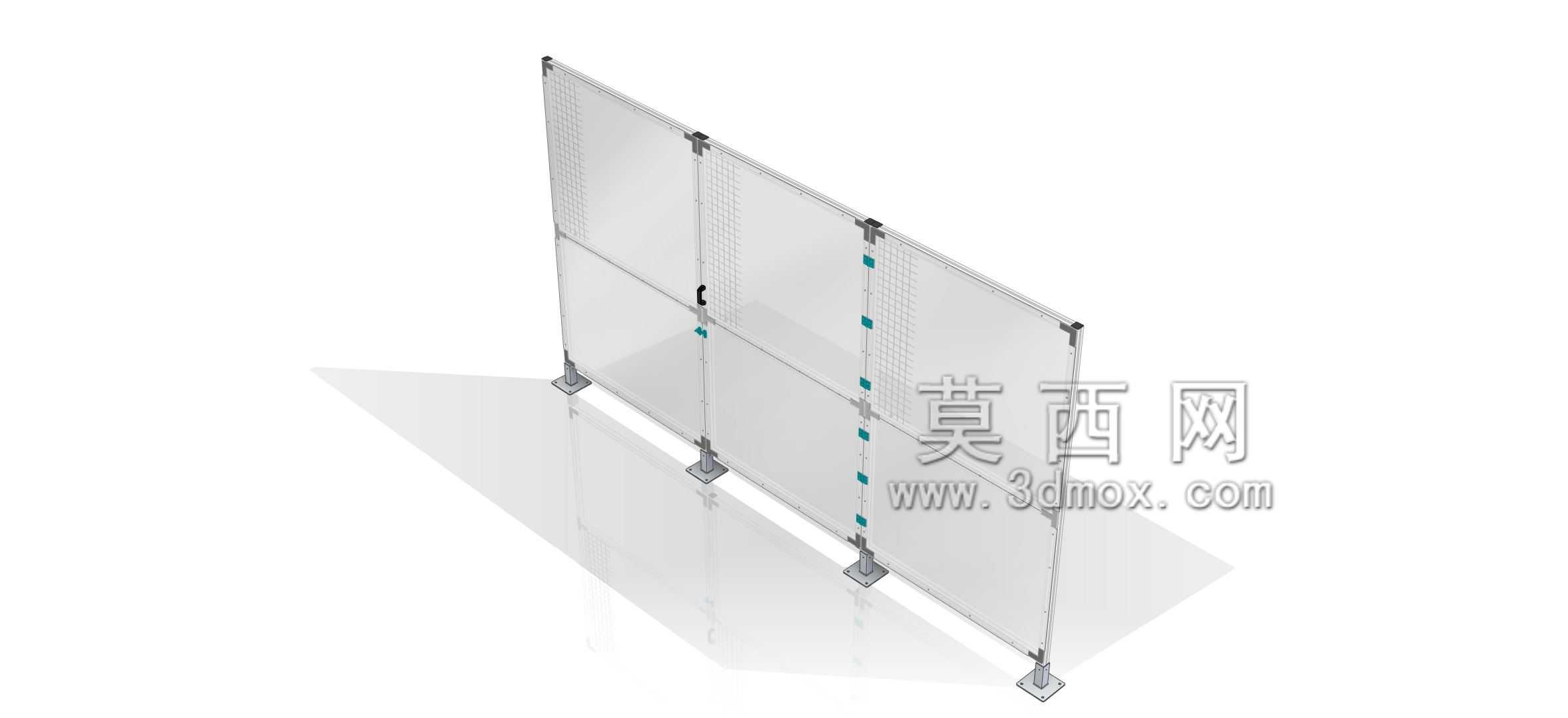

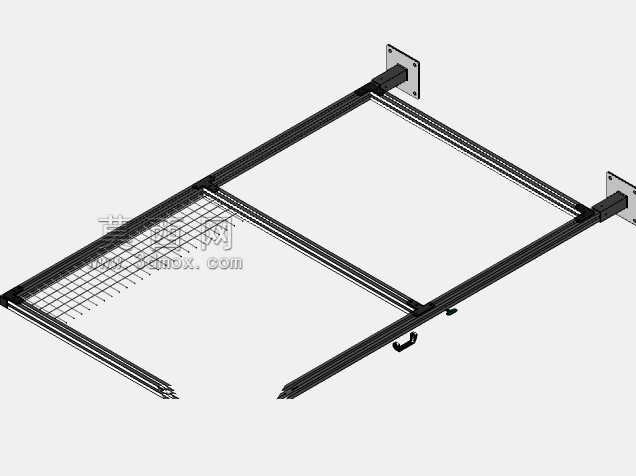

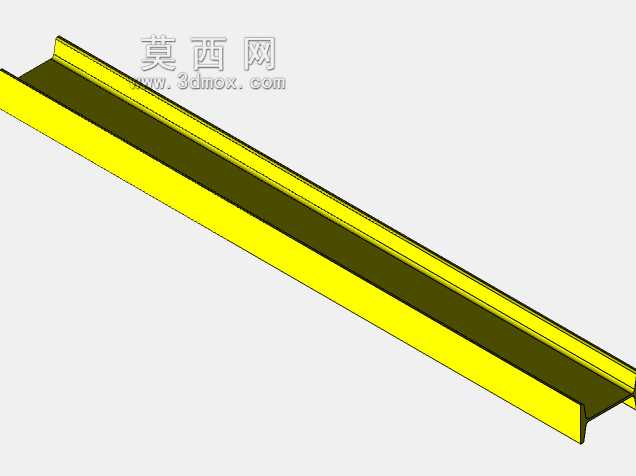

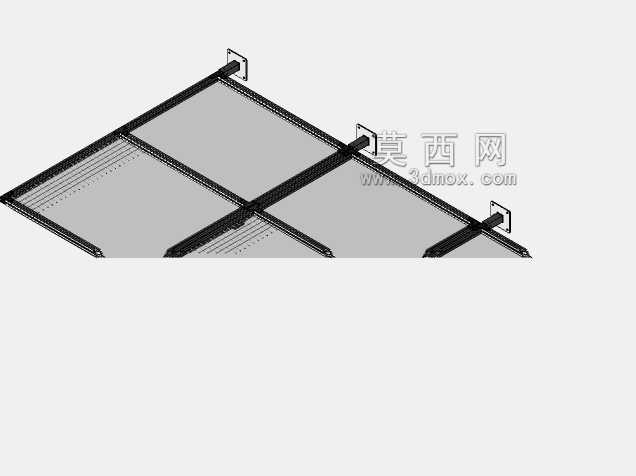

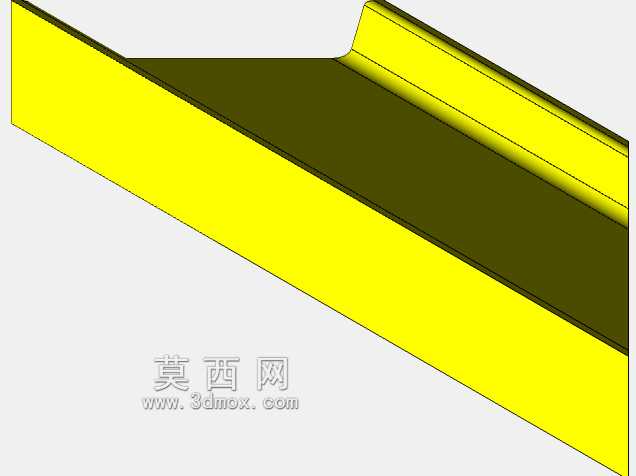

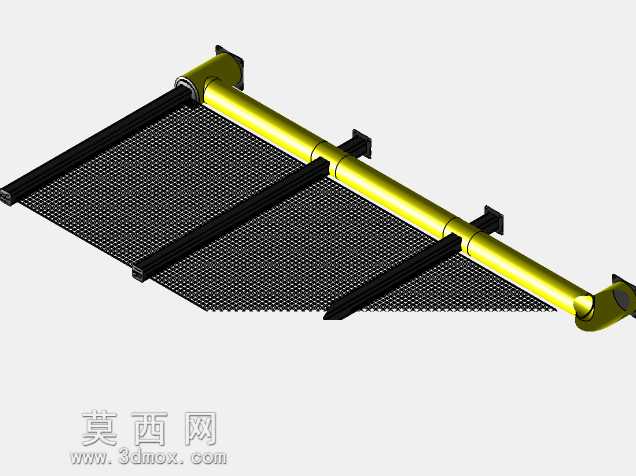

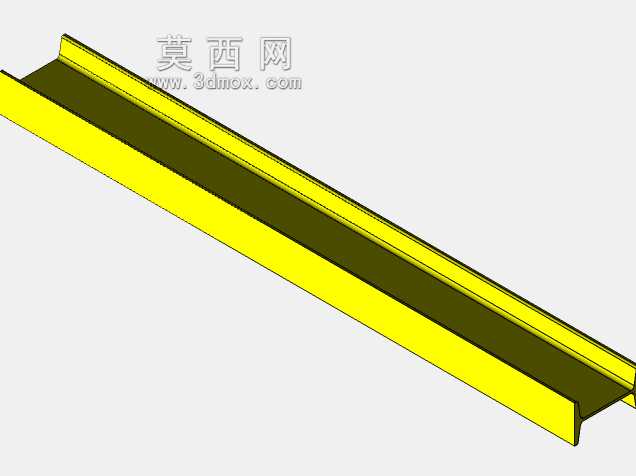

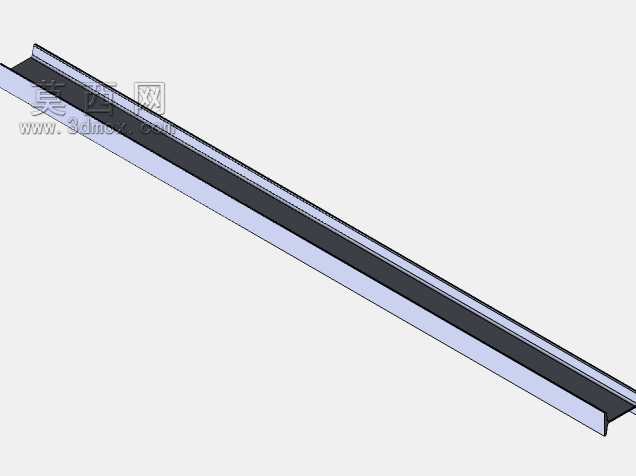

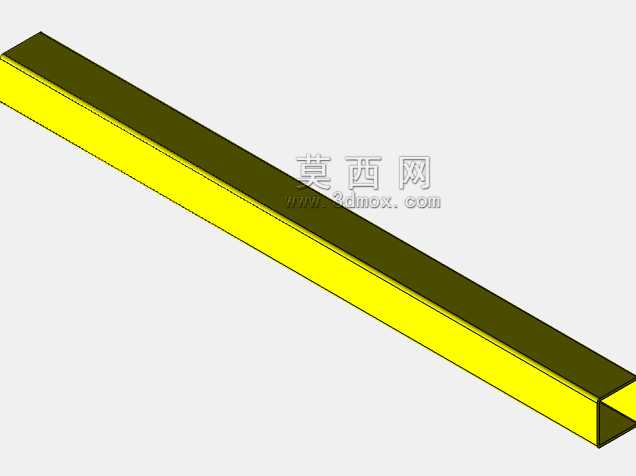

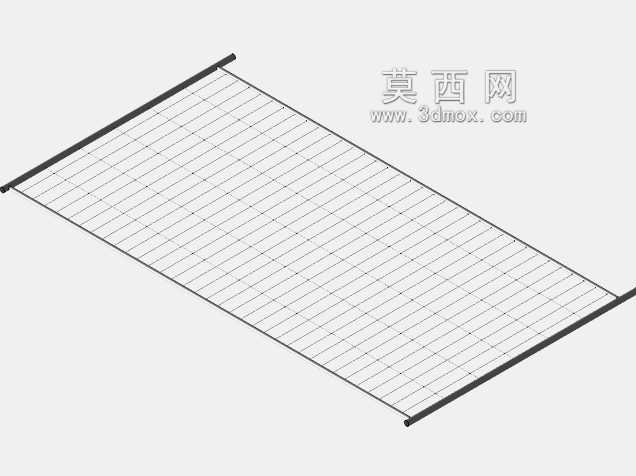

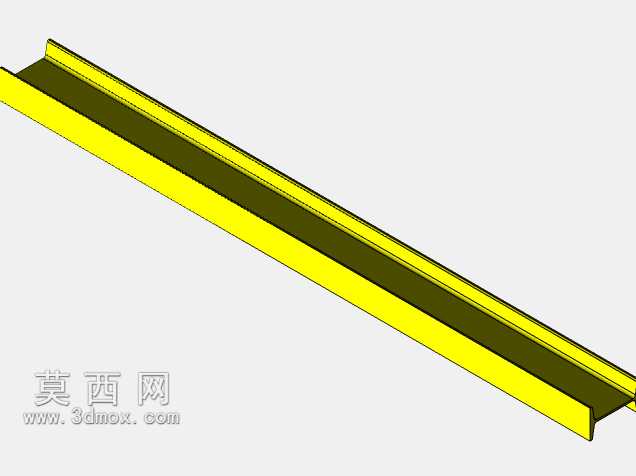

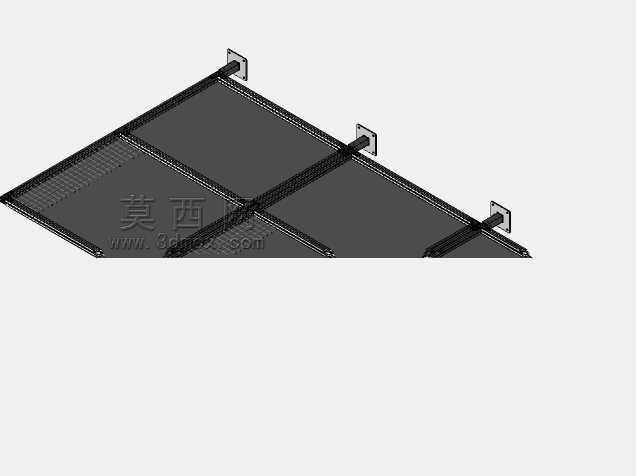

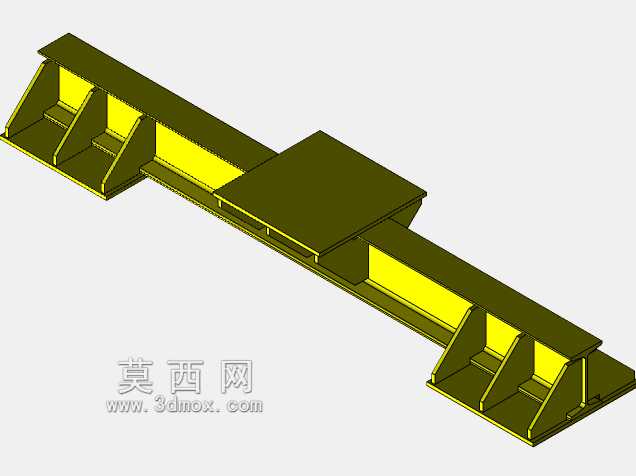

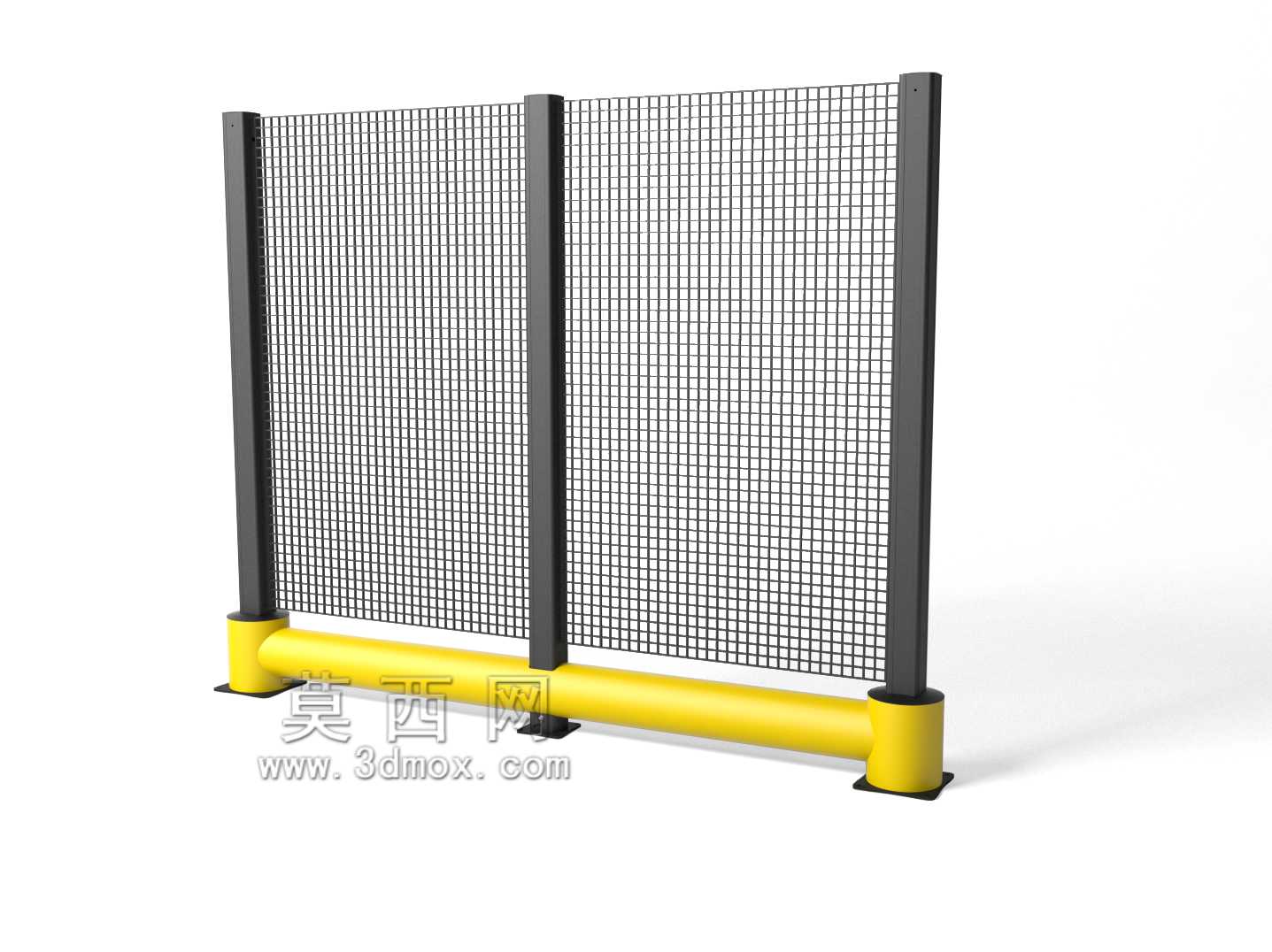

　　立柱顶部连接横向承载梁，电动葫芦沿横梁的轨道做水平移动，移动行程覆盖工位的物料存放区与作业操作区，不需要额外铺设地面轨道，不会占用车间地面的作业空间，也不会影响工位周边的人员通行与物料临时堆放。设计过程中重点考量了现场作业的安全边界，装置的起升作业范围外围设置了半透明的防护围挡，围挡高度从地面延伸至横梁下方200毫米位置，既可以清晰观察内部的起升作业状态，也能防止起吊过程中工件意外摆荡超出作业范围伤及周边人员；周边配套的黄色安全护栏采用标准化的车间防护栏规格，护栏横杆间距350毫米，底部设置100毫米高的挡脚板，把起重作业区和人员通行通道做物理隔离，完全符合车间作业的安全防护规范。起升执行端采用电动葫芦搭配吊钩组件，

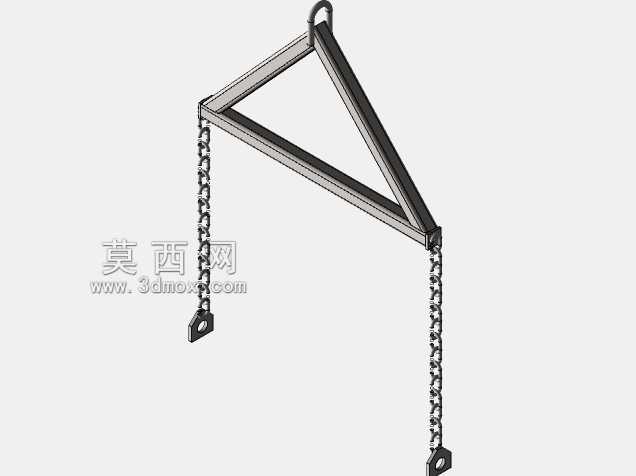

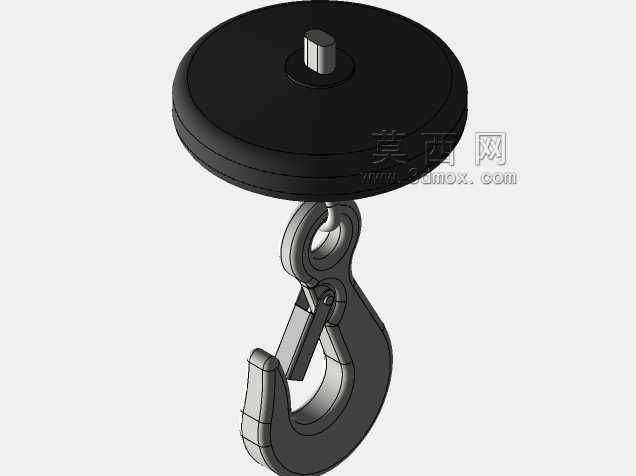

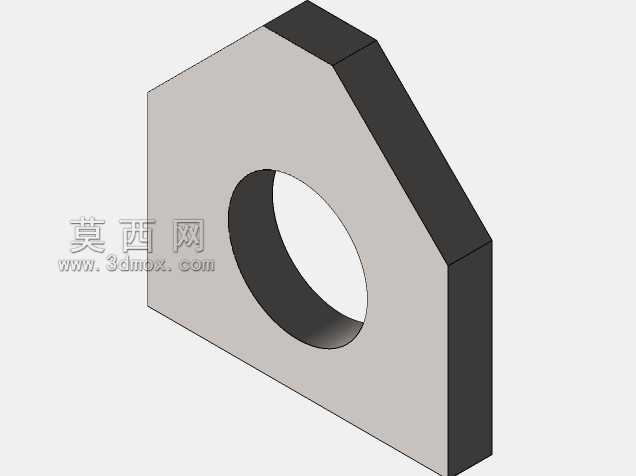

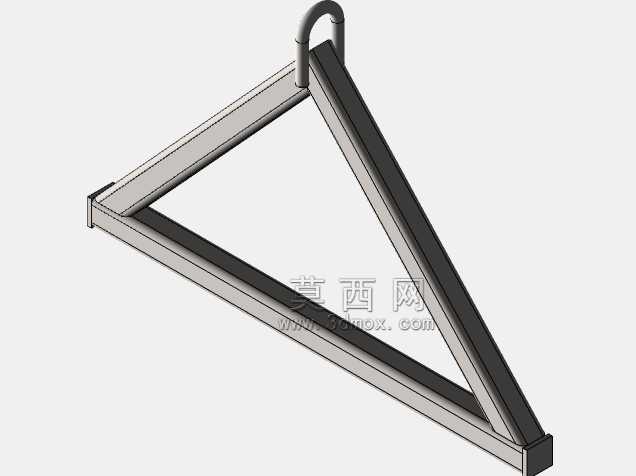

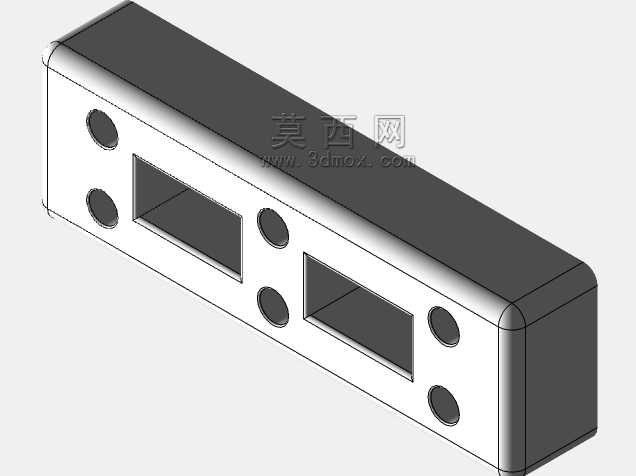

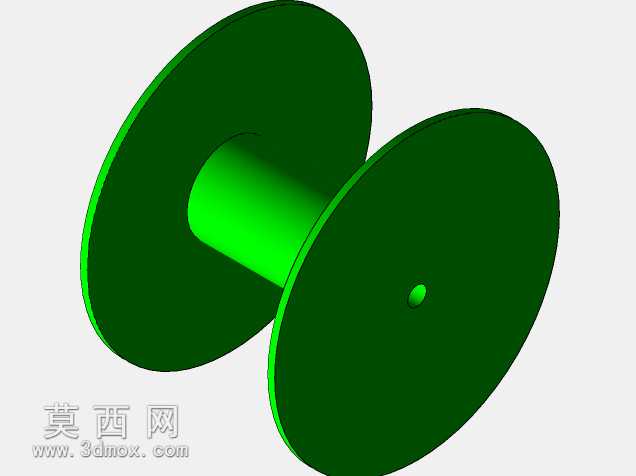

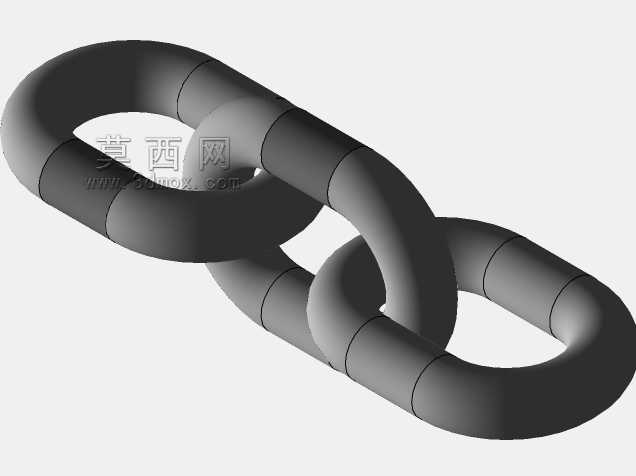

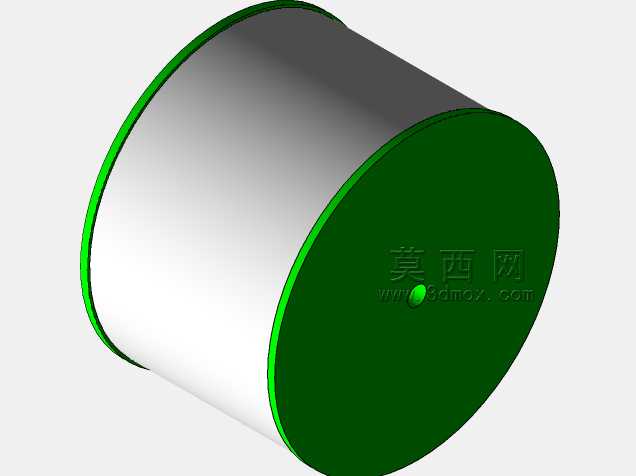

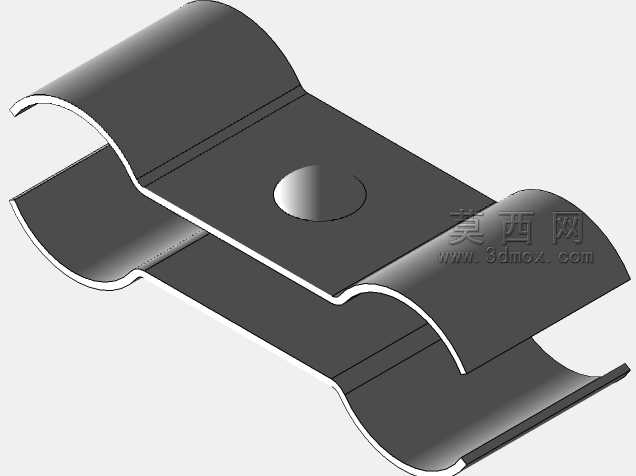

　　吊钩处设置防脱保险卡，防止起吊过程中吊索意外滑脱；起升行程设置上下双重限位，上限位避免吊钩冲顶撞击横梁结构，下限位限制吊钩最低落位，防止钢丝绳过放出现乱绳脱槽问题。针对工位作业的实际需求，这套结构的额定起重量适配车间常见的500公斤以内工件吊运需求，横梁的承载经过受力校核，满载情况下横梁的最大挠度不超过跨度的1/700，保证起升过程的结构稳定性，不会出现明显的晃动变形。设计时还充分考虑了现场安装的适配性，所有结构件都采用模块化分段设计，立柱、横梁都可以拆分后通过标准螺栓连接，不需要现场做大型焊接作业，普通的车间维修班组就能完成安装调试；安装时需要确认地面的承载能力满足要求，地脚螺栓的埋深不低于150毫米，保证立柱固定的可靠性，

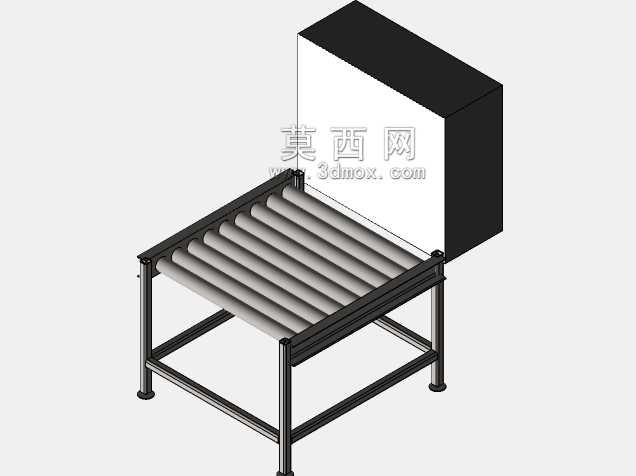

　　避免满载起升时出现结构倾覆风险。在作业逻辑上，这套装置的操作按钮设置在防护栏外侧的人员操作位，操作人员站在安全区域外就能完成起升、下降、横向移动的全部操作，不需要进入起吊作业范围，进一步降低作业过程的安全风险；装置的整体高度适配常规车间4.5米的层高，顶部距离车间天花板预留不小于300毫米的安全间隙，不会和车间顶部的照明、消防管线产生干涉。不同于大型起重设备的复杂运维要求，这套结构的日常维护只需要定期检查连接螺栓的紧固状态、电动葫芦的钢丝绳磨损情况、限位开关的触发灵敏度，不需要配备专门的运维人员，车间的日常设备点检就能覆盖全部维护项，运维成本远低于大型通用起重设备。针对车间常见的工件吊运场景，这套结构还预留了吊具扩展接口，可以根据不同的工件形态更换吊钩、吊带、专用工装吊具，不管是轴类零件、箱体类部件还是成捆的型材，都能适配对应的吊具完成吊运，不需要对主体结构做改动，适配多品种小批量生产车间的柔性作业需求。从现场布局来看，装置紧邻工位作业台设置，物料存放区位于装置的一侧，操作人员在作业台位置完成装配或加工后，可以直接通过这套装置把成品吊运到物料周转区，也能把待加工的工件从存放区吊到作业台，整个转运路径不超过2米，作业动线最短，能有效减少无效的搬运走动，提升工位的作业效率。
