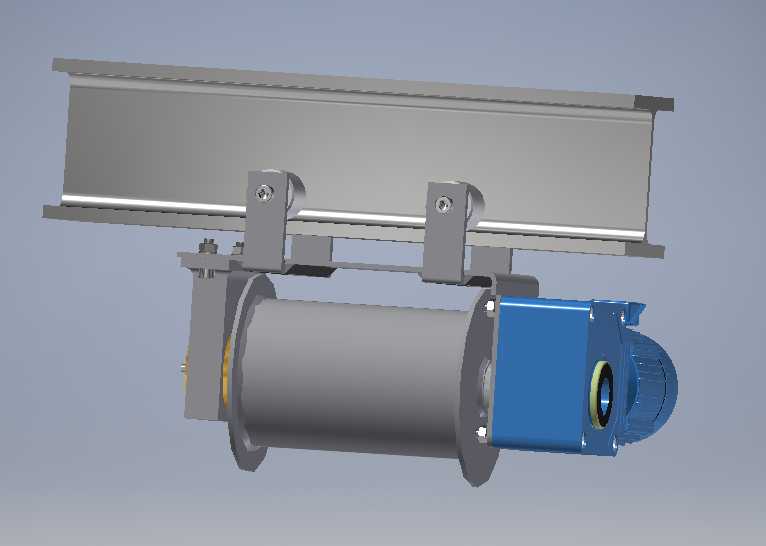

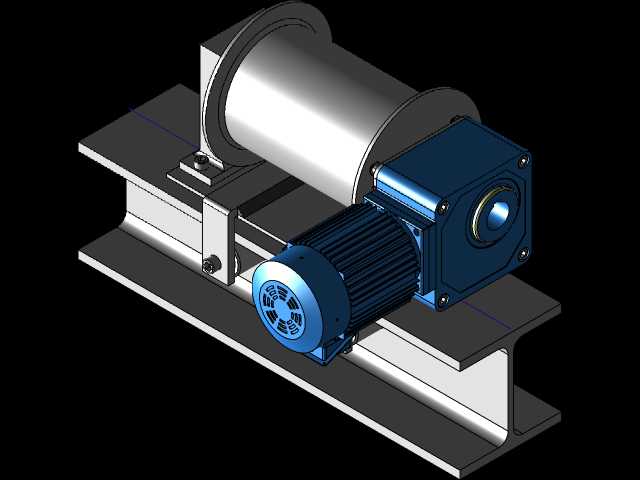

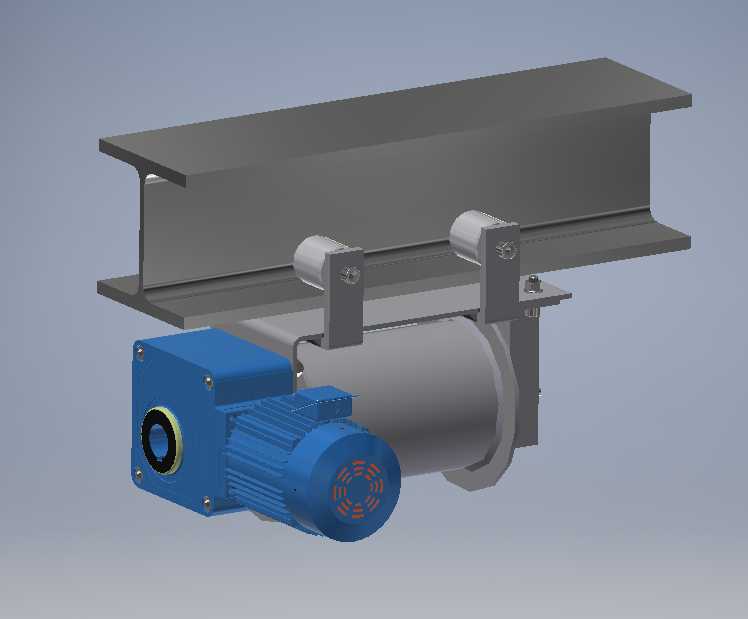

工字钢配套安装式钢丝绳牵引绞车结构

　　这款钢丝绳牵引绞车采用工字钢轨道直接挂载的安装形式，省去了额外搭建安装基座的工序，在车间物料转运、轻型设备吊装移位、流水线工位工件定点牵引等场景中适配性极强，尤其适合厂房内已铺设工字钢起重轨道的作业环境，无需对现有场地结构做大规模改造即可快速部署。从结构设计来看，驱动端采用直角轴减速电机直连卷筒的布局，减速单元与电机集成度高，没有冗余的传动连接部件，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，直角输出的结构刚好让电机部分顺着工字钢的延伸方向布置，不会超出轨道下方的安全作业净空，避免对下方通行的人员、物料造成干涉。卷筒部分采用圆柱光面设计，缠绕钢丝绳时能保证绳层排布均匀，不会出现乱绳咬绳的问题，

　　额定牵引载荷下的容绳量可以覆盖常规车间内10到20米的牵引距离需求，卷筒两端的挡边高度经过核算，即使满绳状态下钢丝绳也不会从侧边脱出。上方的挂载支架采用两块对称布置的卡装结构，通过紧固件抱紧工字钢的下翼缘，安装时可以根据作业点位需求沿着工字钢长度方向滑动调整位置，锁紧后能承受牵引作业时的纵向拉力与横向摆动力，不会出现滑移或脱轨的情况。整机的安装边界完全贴合通用10号到16号工字钢的截面尺寸，支架的卡接槽预留了足够的调节余量，适配不同翼缘厚度的轨道型材，接线端预留的走线位置顺着支架侧面布置，不会和钢丝绳的收放路径产生干涉。在实际使用中，这款绞车可以配合定滑轮组改变牵引方向，完成设备检修时的部件移位、重型工装的工位转运、

　　仓储区域的货物吊装就位等作业，相比固定式安装的卷扬设备，它的移位灵活性更高，单台设备就能覆盖整条轨道沿线多个作业点的牵引需求，减少了车间内起重设备的重复配置。设计时还考虑了日常维护的便利性，减速电机的注油孔、制动器的调整间隙都预留了操作空间，不需要将整机从轨道上拆下就能完成常规的保养维护作业，卷筒部分的钢丝绳固定端采用压块锁紧结构，更换钢丝绳时只需松开压块就能完成旧绳抽出与新绳固定，操作流程简单，能有效缩短设备维护的停机时间。
