拉链封装用封口执行机构结构设计

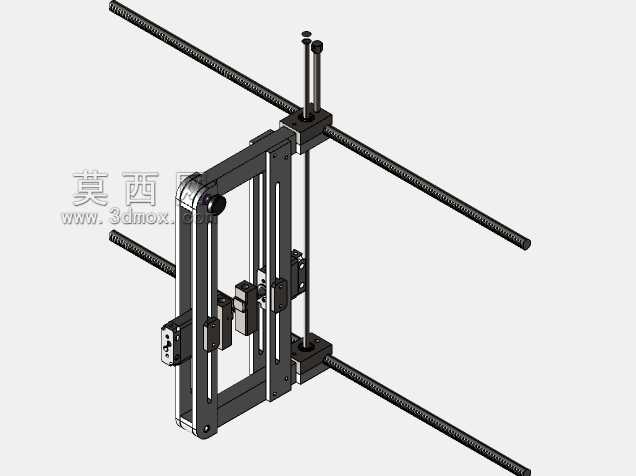

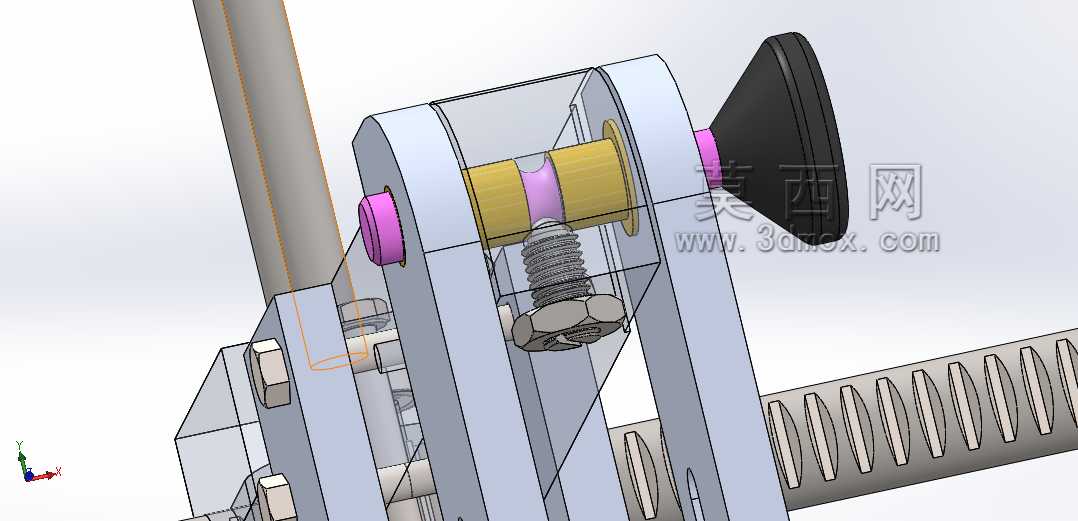

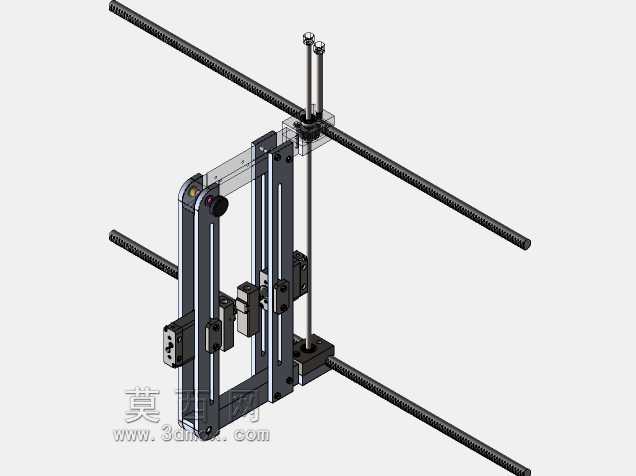

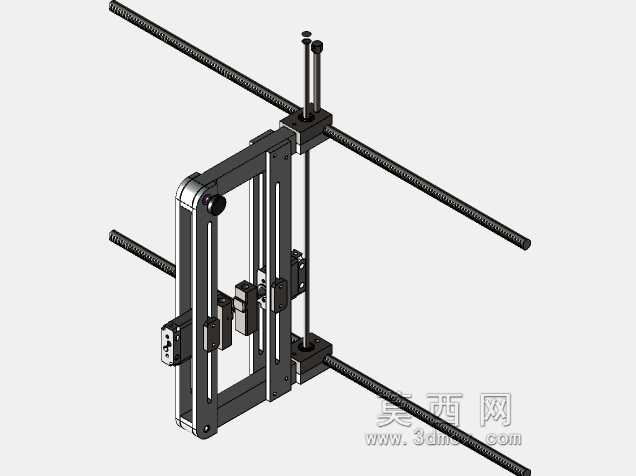

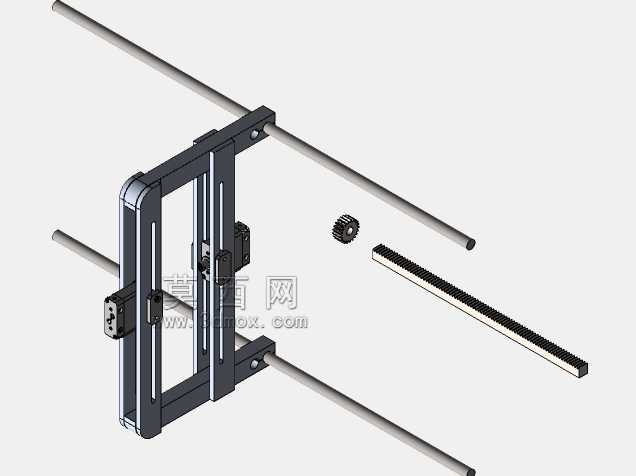

　　这套封口执行机构主要面向软包装带拉链产品的末端封合工序，常见于食品分装、日化用品封装、小型五金配件塑封等生产场景，适配自立袋、三边封袋等带易撕拉链结构的包装载体，可嵌入半自动包装线的封合工位，也可搭配手动上料工位完成小批量定制化生产的封合作业。从结构布局来看，整套机构采用多轴直线导向的框架式设计，四根沿水平正交方向布置的光轴导轨作为核心承载与导向基准，其中两根沿包装输送方向平行布置的长光轴承担机构整体的横向位置调节功能，可根据不同宽度规格的包装袋调整封合组件的作业区间，适配宽度范围覆盖常规小规格零食袋到中号日化用品袋的尺寸需求；垂直方向布置的两根短光轴则承担封合压头的升降导向，保证压合过程中封合面的平行度，

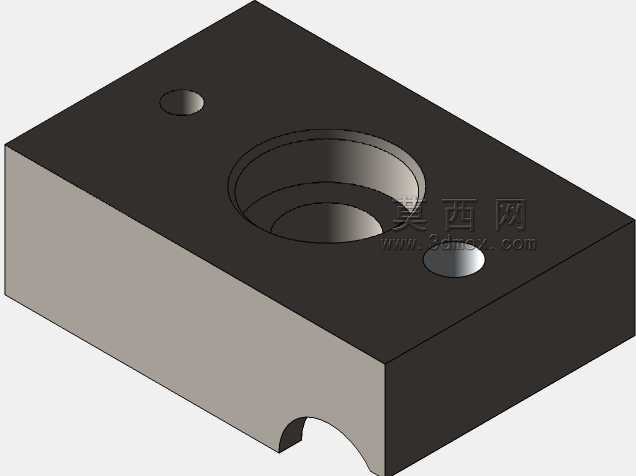

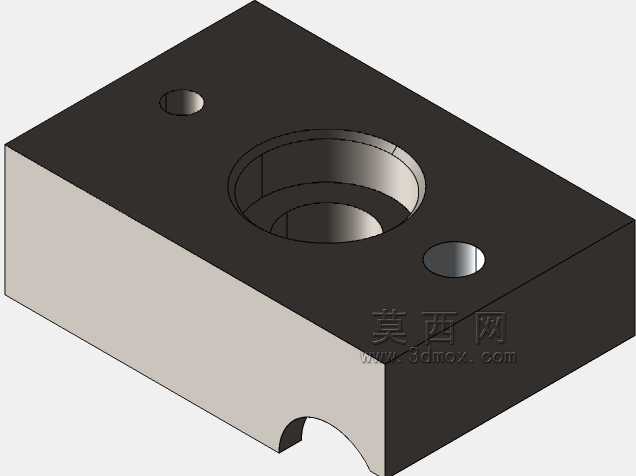

　　避免出现压合歪斜导致的封边漏封、拉链咬合错位等问题。设计过程中优先考虑了工位适配的灵活性，框架主体采用型材拼接式结构，所有导向轴的固定座均配备锁紧调节结构，无需额外加工定制安装孔位，即可根据现场生产线的输送带高度、封合工位的预留空间调整整体安装位置，安装边界可通过横向光轴的伸出长度适配不同宽度的机架安装面，垂直方向的升降行程可通过调整轴端限位块的位置匹配不同厚度的包装袋封合需求，无需更换核心结构件即可完成多规格产品的快速换型。封合执行端采用模块化安装设计，压合组件的安装座预留了标准安装孔位，可根据实际工艺需求更换热压封合头、冷压定型头或者拉链咬合校准组件，针对不同材质的包装膜，比如PE复合膜、铝塑复合膜等，可快速切换对应的封合元件，

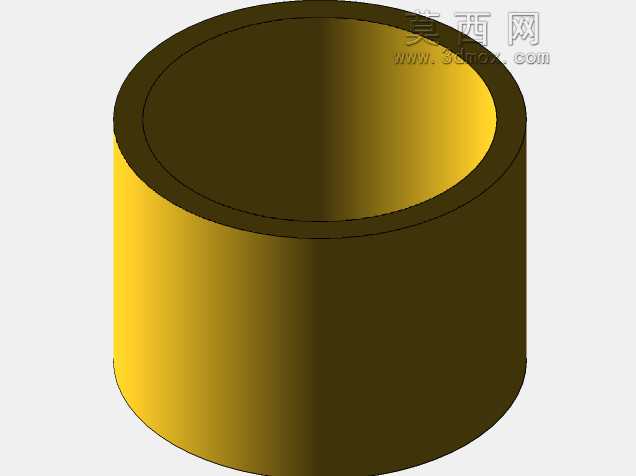

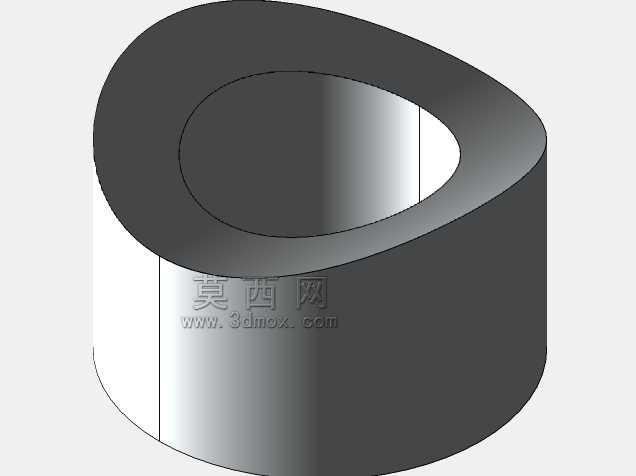

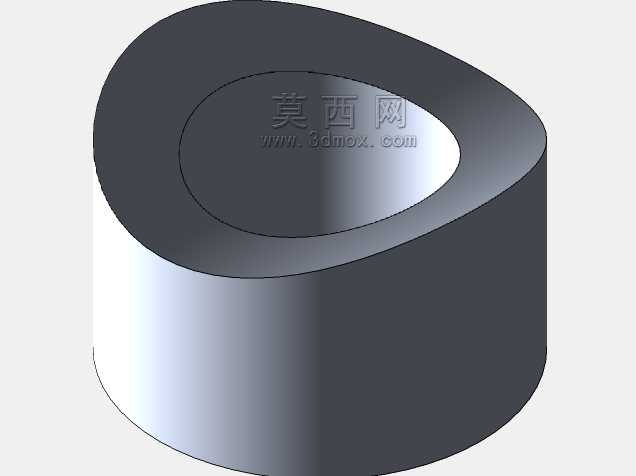

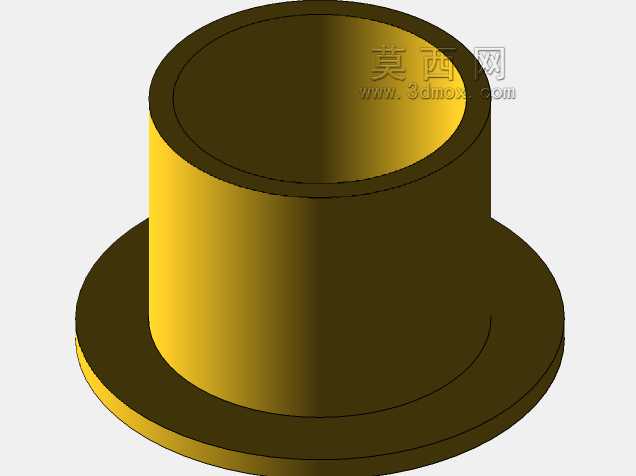

　　不需要对整套机架结构做改动。导向部分采用无油衬套作为光轴的滑动配合件，相比直线轴承更适配包装车间多粉尘、偶尔有包装膜碎屑掉落的工况，日常维护仅需定期擦拭光轴表面即可，不需要频繁加注润滑脂，避免润滑脂污染包装产品的风险。整套机构的受力框架做了加强设计，压合作业时的反作用力通过型材框架直接传递到安装底座，不会导致导向轴出现挠曲变形，长期高频作业下也能保证封合压力的一致性，避免出现同一批次产品封合强度不均的问题。在实际产线适配中，这套机构可搭配气缸、伺服电缸等不同的驱动元件作为压合动力源，安装座的接口尺寸兼容常规标准缸的安装规格，设计阶段就预留了驱动元件的安装空间，不管是低成本的气缸驱动方案，还是对压合位置、

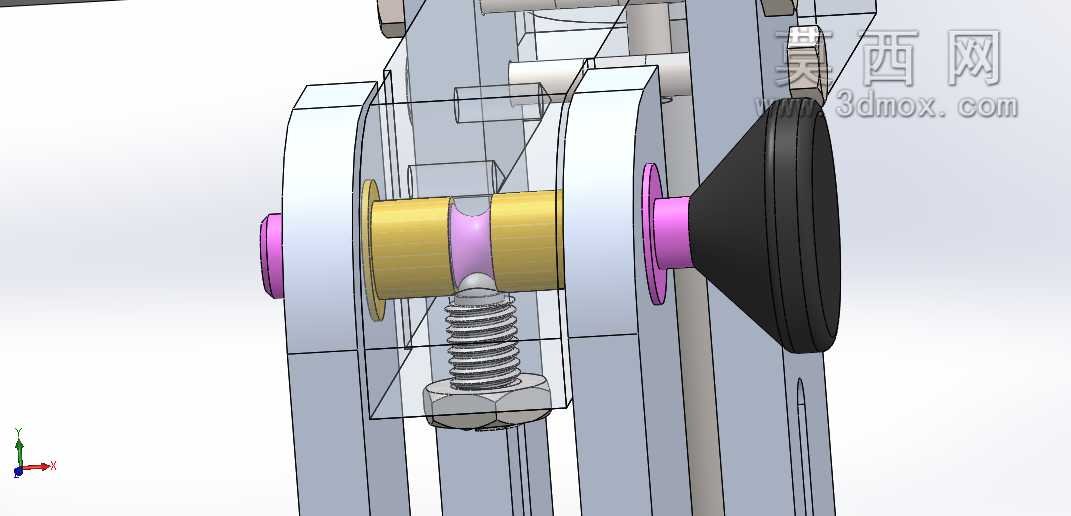

　　压合速度有精确要求的伺服电缸驱动方案，都可以直接适配，不需要额外做转接件设计。横向调节的导轨上设置了刻度标识，换型调整时可直接读取位置参数，快速匹配不同产品的封合位置，减少换型调试的时间，适配小批量多品种的生产需求。机构的所有边角位置都做了倒角处理，避免操作人员上料、调试过程中出现磕碰划伤的问题，符合包装设备的安全设计要求。从安装边界来看，整套机构的横向最大伸展尺寸可适配1米宽度以内的安装机架，垂直方向的最低安装高度可根据生产线输送带高度调整，最低可适配离地面700mm的常规包装线作业高度，最高可调整到1100mm适配高位输送线的安装需求，不需要额外搭建增高机架。封合压头的工作面做了平面度校准设计，安装时可通过调节安装座的顶丝微调压合面的平行度，保证封合过程中整个拉链封合区域的压力均匀，不会出现局部压力过大导致的包装膜烫穿，或者局部压力不足导致的封合不牢、拉链扣合不到位的问题。
