多用途钢制水泵安装支撑底座结构

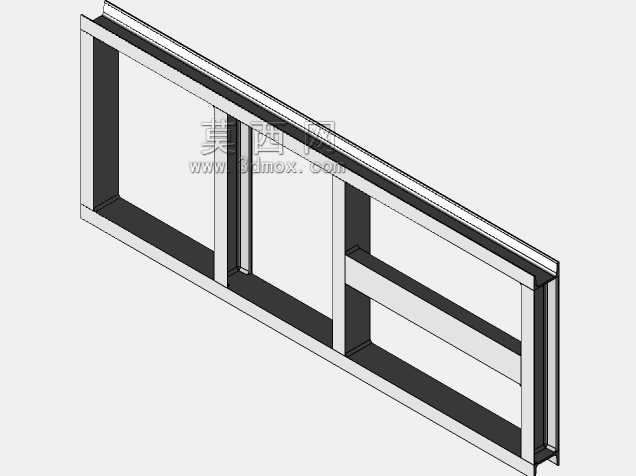

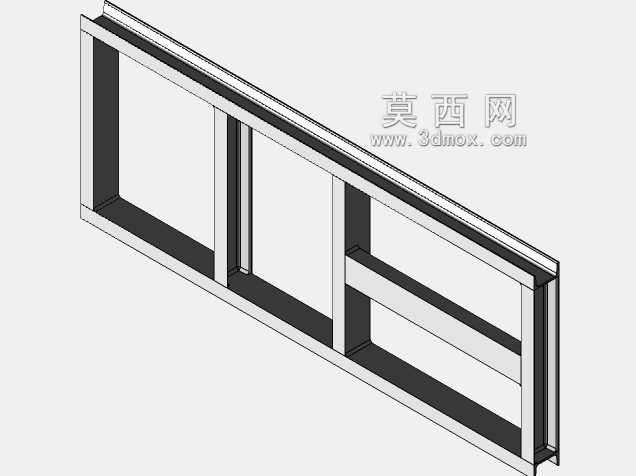

　　在给排水、暖通循环、工业流体输送等场景中，水泵机组的安装稳定性直接决定整套管路系统的运行寿命与振动噪声水平，这款钢制焊接底座正是为适配中小型卧式水泵的落地安装需求设计的承载构件。从结构形式来看，整体采用矩形截面型钢拼焊成型，沿长度方向设置两道竖向分隔筋，将底座内腔划分为三个独立的框格区间，中下部额外增设一道横向加强肋，避免长尺寸机架在承重后出现沿长度方向的下挠变形，所有型钢拼接位置均采用连续角焊缝连接，焊后无需额外做表面装饰处理，可直接通过膨胀螺栓与混凝土地面完成固定。

　　设计阶段首先考虑的是安装边界的适配性，底座顶面的安装平面预留了足够的水泵地脚螺栓调节余量，不需要针对特定型号泵体的安装孔位做精准预开孔，现场安装时可根据实际到货的水泵支脚位置配钻固定孔，适配不同功率、不同安装孔距的单级离心泵、管道泵等卧式泵型，也可作为小型增压机组、稳压泵组的共用安装基座。底座的框格结构并非单纯为了减重，实际安装时可在框格内部填充混凝土或者阻尼橡胶垫，进一步吸收水泵运行时产生的高频振动，避免振动通过刚性结构传递到建筑地面引发结构传声，这一设计在民用建筑地下泵房、工业车间循环水泵站的安装场景中实用性极强。

　　从承载逻辑来看，底座的上下两根主横梁是主要的受力构件，竖向分隔筋的位置刚好对应水泵支脚的常见布置区间，能够将泵体的重量以及运行时的动载荷直接传递到下部与地面接触的底梁上，避免出现局部应力集中导致的型钢变形。横向加强肋的设置主要是为了抵抗水泵启停瞬间产生的水平方向冲击力，尤其是大功率水泵启动时的扭矩反作用力，能够通过横向肋将力分散到整个底座框架上，不会出现单侧框架变形的问题。

　　实际工程应用中，这类钢制底座相比传统的混凝土浇筑基座，安装效率提升明显，不需要在现场支模浇筑等待养护周期，到场后直接找平固定即可安装泵体，后期如果需要调整水泵位置或者更换泵型，整个底座可以整体吊装移位，重复利用率远高于现浇基座。底座的高度设计兼顾了管路安装的操作空间，水泵进出口与管路连接时，底部留有足够的扳手操作空间，不需要额外垫高泵体，也能避免管路重量直接压在水泵法兰上造成法兰密封面泄漏。

　　在结构细节处理上，所有型钢的切割端面都做了毛刺打磨，避免安装过程中划伤施工人员，底座与地面接触的底梁平面做了校平处理，安装时只需要通过薄垫片调整整体水平度即可，不需要大面积打磨找平。框格的开口方向朝上，填充阻尼材料时不需要额外支挡，填充完成后再安装水泵即可将填料封闭在框格内部，长期使用不会出现填料散落的问题。对于需要做整体防腐处理的安装场景，该焊接结构的所有外露表面都便于涂刷防锈漆或者沥青防腐层，没有封闭的死角区域，后期维护补涂也十分方便。

　　这类底座除了用于水泵安装之外，也可作为小型卧式风机、减速机机组的安装基座，只要设备的安装尺寸在底座的平面边界范围内，都可以通过配钻孔位完成适配，通用性较强，适合设备安装单位作为通用安装备件预制储备，不需要针对每个项目单独设计底座结构，能够有效缩短现场安装的准备周期。
