小型蒸汽动力小车结构设计方案

　　这款轮式蒸汽动力装置的设计，最初瞄准的是高校工程实践教学、小型动力原理演示场景，可作为热能转换、机械传动课程的具象演示载体，也能用于青少年科创活动的动力原理展示，帮助观察者直观理解蒸汽热能向机械能转换的完整路径，区别于纯电控的电动小车，其动力传递路径完全依托机械结构实现，能清晰展示曲柄连杆、轮系传动的实际运作逻辑。

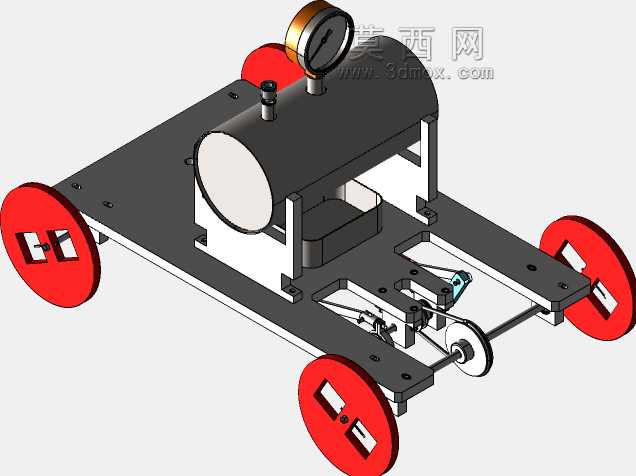

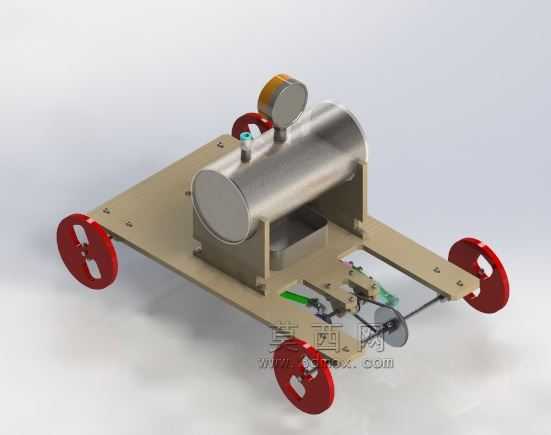

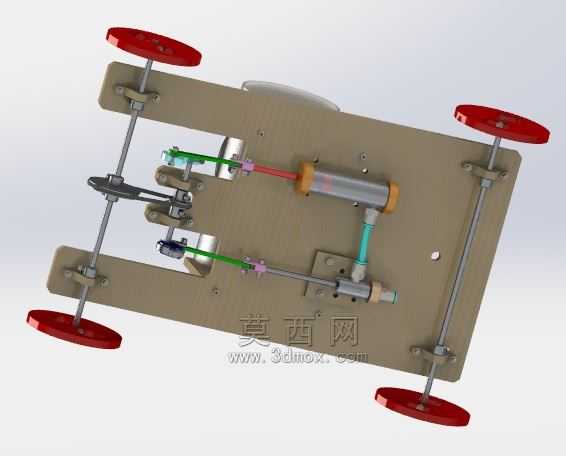

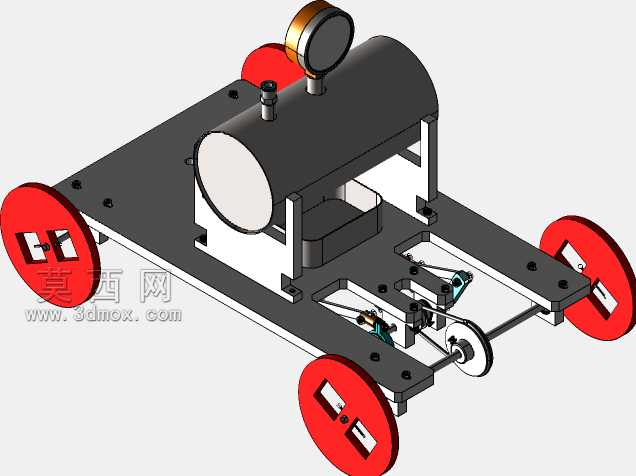

　　从功能特性来看，装置核心由卧式蒸汽发生罐体、传动换向机构、轮式行走底盘三个模块构成。蒸汽发生罐体采用卧式圆柱结构，顶部集成压力监测部件与注气接口，罐体通过支架固定在底盘平板上，底部预留加热区域，可通过外部热源对罐内介质进行加热，当罐内压力达到设定阈值后，蒸汽通过管路输送至动力输出端，驱动曲柄连杆机构做往复运动，再通过换向结构将往复直线运动转换为轮轴的旋转运动，最终带动四个行走轮实现前进动作。底盘采用平板式结构设计，所有部件均通过螺栓紧固安装在平板上，没有采用焊接结构，方便拆装调整，也便于学习者观察每个部件的安装位置与配合关系。四个行走轮采用大直径红色轮体，轮面做了防滑处理，轮轴通过轴承座固定在底盘下方，保证转动过程中的同轴度，减少运行阻力。传动区域的连杆、曲柄部件均做了轻量化处理，在保证结构强度的前提下降低运动惯量，减少动力传输过程中的损耗。

　　设计过程中首先确定的是底盘的安装边界，整体底盘采用矩形平板结构，长宽尺寸控制在可放置于常规实验台的范围内，不会占用过多演示空间，底盘厚度根据所有安装部件的总重量做了校核，避免长时间放置或运行过程中出现平板变形。蒸汽罐体的安装位置选在底盘中前部，一方面平衡整车前后重量，避免头重脚轻导致运行时前倾，另一方面缩短蒸汽输送管路的长度，减少管路中的压力损耗。传动机构布置在底盘中部，正好位于罐体动力输出端的正下方，缩短动力传递路径，减少传动环节的间隙。行走轮的轮距与轴距经过反复调整，保证小车运行过程中的稳定性，不会因为重心偏高出现侧翻问题，轮体突出底盘侧边的尺寸做了严格限制，避免运行过程中轮体与周边障碍物发生剐蹭。

　　在结构细节处理上，罐体与支架之间加装了隔热垫片，避免罐体高温传导到底盘平板上，防止演示过程中误触烫伤，同时也减少罐体热量的无效散失，提升热能利用效率。所有运动副之间都预留了合理的配合间隙，不会因为热胀冷缩出现运动卡滞的问题，紧固件都采用标准件，方便后期维护更换。压力监测部件垂直安装在罐体顶部，便于观察压力数值，保证演示过程中的安全性。传动区域的部件没有做全封闭外罩，完全裸露在外，能让观察者清晰看到每个零件的运动状态，理解动力传递的每一个环节，这也是作为教学演示装置的核心设计考量，区别于民用产品的封闭外壳设计，这里的结构裸露是为了更好地服务于原理展示的用途。

　　实际使用过程中，该装置不需要复杂的电控系统，仅通过外部热源加热罐体即可实现行走动作，操作门槛低，适合在无供电的户外科创活动场景中使用。底盘平板上预留了多个备用安装孔位，方便后期拓展加装其他功能部件，比如转向机构、制动部件，可根据不同的演示需求做功能扩展，不需要重新加工整个底盘。轮体与轮轴之间采用键连接，传递扭矩可靠，不会出现轮轴转动但轮体打滑的问题，同时也方便拆卸更换不同直径的轮体，测试不同轮径下的行走速度与牵引力变化，满足不同的实验测试需求。
