商用长筒靴靴筒清洗设备结构设计

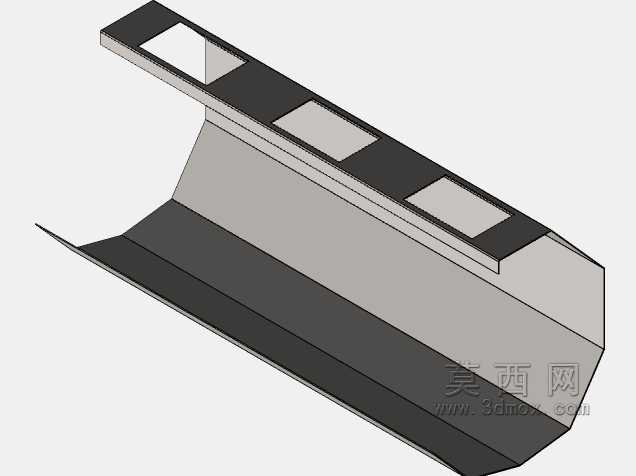

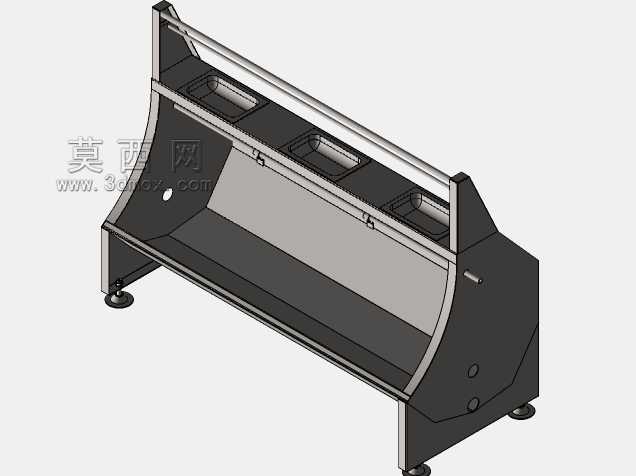

　　这款长筒靴清洗设备的结构设计，主要面向食品加工车间、畜牧养殖场站、洁净生产工区这类需要频繁进出高洁净要求区域的作业场景，这类场景下作业人员穿戴的长筒胶靴容易沾附污泥、生产碎屑、消杀残留，常规的鞋靴清洁装置多针对普通矮帮鞋设计，无法覆盖长筒靴的靴筒外壁清洁需求，容易将污染物带入洁净作业区，造成生产环境的交叉污染。从结构布局来看，设备采用卧式长条形开放式工位设计，整体壳体采用折弯焊接成型的不锈钢板材加工，壳体侧面做圆弧过渡处理，既避免直角结构积存清洁污水与污物，也能减少人员磕碰造成的工伤风险，设备底部配置四个可调式支撑脚，可根据安装地面的平整度调整支撑高度，保证设备整体处于水平状态，避免清洁过程中设备晃动、污水从壳体边缘溢出。

　　设备上部沿长度方向设置三个独立的靴体放置工位，每个工位对应设置内凹的靴筒定位槽，使用时作业人员将长筒靴靴口朝下倒扣在定位槽位置，靴筒外壁正对设备内部的清洁组件作业区域，无需额外的夹持固定结构，人员操作时只需将靴子放置到位即可启动清洁流程，单工位操作耗时不超过十秒，可满足高峰时段班组人员快速过靴清洁的通行效率要求。设备内部的清洁腔做倾斜导水设计，腔体内壁向设备后侧的排水口方向做3度的倾斜坡度，清洁产生的污水可顺着坡度自然汇入排水管路，不会在腔体内积存残留，减少日常清洁维护的工作量，也避免长期积水造成的壳体锈蚀、细菌滋生问题。设备前侧的操作立面设置两个嵌入式的控制按钮安装位，分别对应清洁启动与应急停止功能，按钮安装位做下沉式防水设计，

　　避免清洁过程中飞溅的污水渗入按钮内部造成电路故障，按钮的安装高度距离地面1.1米，符合成年作业人员站立操作的人机工程学尺寸，无需弯腰即可完成操作。设备后侧预留清洁介质管路与供电线路的穿装接口，接口位置距离地面高度为0.4米，可直接对接车间内的清洁供水管道与供电回路，安装时不需要额外对地面进行开槽布线处理，降低现场安装的施工难度，设备整体的安装边界宽度为1.8米，深度为0.65米，高度为1.2米，可直接放置在车间入口的人行通道侧边，不需要占用过多的通行空间，也不会影响通道内的人员正常通行。在结构强度设计上，设备壳体的主承力板材采用2mm厚度的不锈钢板折弯成型，侧板与底板之间采用连续满焊工艺处理，焊缝位置做打磨抛光处理，

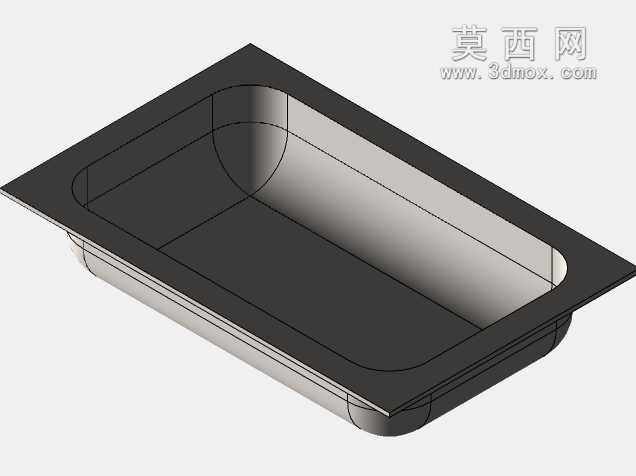

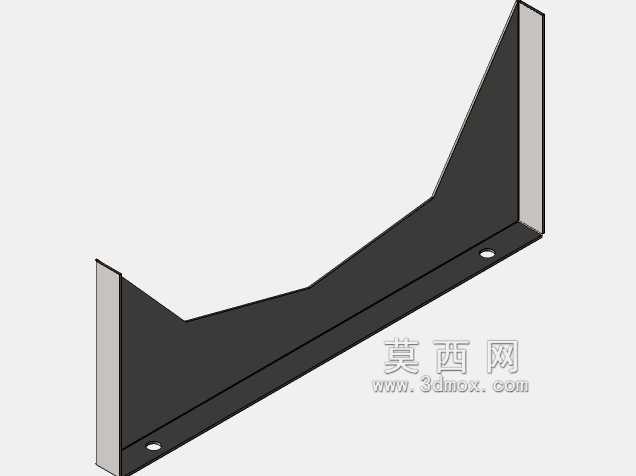

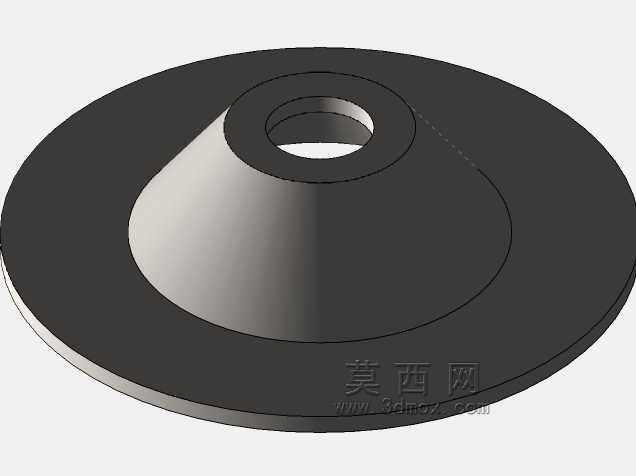

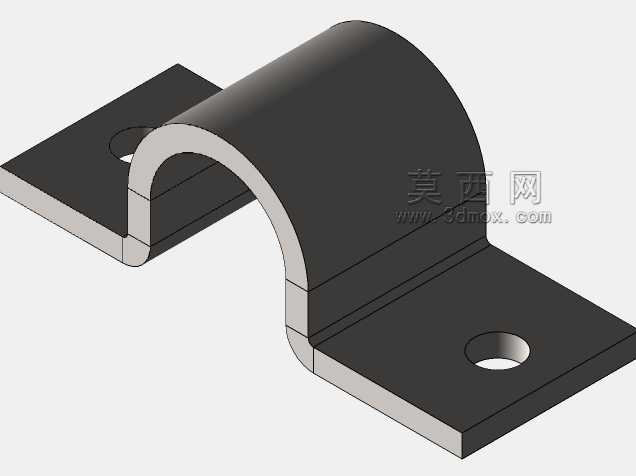

　　既保证壳体的整体刚性，在人员倚靠、放置重物时不会出现壳体变形，也能保证焊接位置的密封性能，不会出现污水渗漏的问题。设备顶部沿长度方向设置一根圆形不锈钢防护横杆，横杆两端通过折弯支架与设备侧板固定连接，既可以作为人员放置靴子时的扶手使用，也能避免人员误碰设备内部的清洁组件造成损伤，同时还能增强设备上部的结构刚性，避免长条形壳体在长期使用过程中出现上口变形的问题。每个靴筒定位槽的尺寸按照市面通用的高筒作业靴的最大靴筒外径设计，槽边做翻边圆弧处理，不会刮伤靴筒表面的橡胶材质，定位槽的深度为150mm，可保证靴子倒扣放置时不会出现倾倒滑落的问题，适配靴筒高度从300mm到500mm的各类长筒作业靴使用，不需要针对不同型号的靴子更换定位配件。设备底部的可调支撑脚采用橡胶减震底座，调整螺杆采用不锈钢材质，调整行程为50mm，可适应地面平整度偏差在30mm以内的安装场景，橡胶底座与地面接触的摩擦力足够大，即使人员在放置靴子时施加侧向的推力，设备也不会出现移位滑动的问题。
