双通路集成式流体控制阀组结构设计

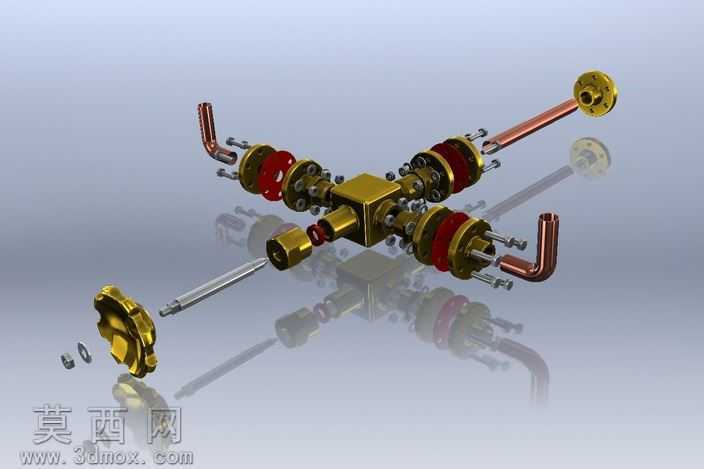

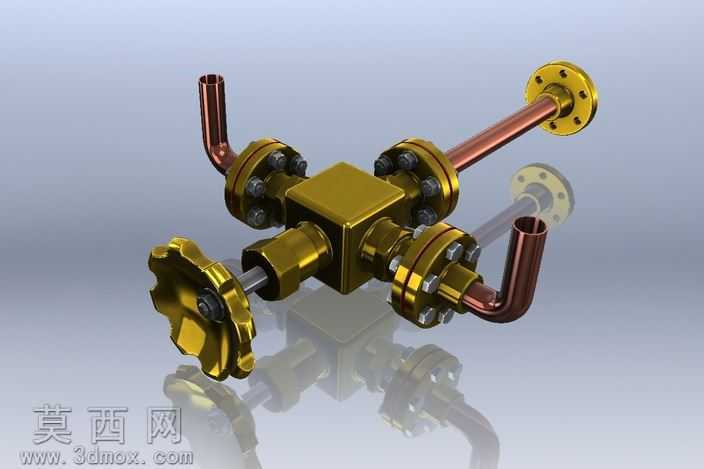

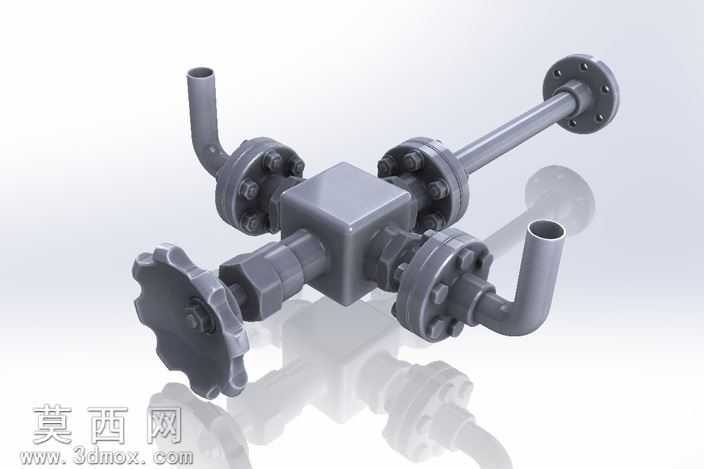

本作品为双通路集成式流体控制阀组三维建模成果，建模过程中以工业流体控制场景的实际功能需求为核心设计出发点，首先梳理阀组的核心功能逻辑：该阀组采用集成式方形阀块作为核心基体，将两组独立的流体控制通路整合在同一基体上，相比传统分立阀件搭配外接管路的结构，大幅减少了外接接头数量，降低流体泄漏风险，同时压缩了阀组整体的安装占用空间。建模阶段首先完成核心阀块的基体特征搭建，精准定位两组通路的流道开孔位置、接头安装螺孔的坐标参数，保证各接口的同轴度、位置度公差符合机械装配要求；随后依次完成两端调节手轮、密封压盖、阀芯组件、弯管接头、直通管路接头、连接法兰等附属零件的独立建模，每个零件的细节特征都严格参照工业阀件的实际加工标准还原，比如手轮的防滑滚花结构、弯管接头的弯折弧度、法兰盘的螺栓孔分布、密封件的安装槽位都做了精细化的特征刻画。装配阶段按照实际装配顺序完成组件配合，通过同轴、重合、距离等配合约束还原真实的装配关系，清晰呈现出阀组的爆炸拆分状态，直观展示每个零件的装配位置与配合关系。材质渲染环节针对不同零件的工业应用场景匹配对应材质：核心阀块采用黄铜材质，还原金属的暖金色金属光泽与细微的磨砂质感，适配流体控制场景的防腐蚀需求；管路接头根据功能区分，部分采用红铜材质还原导热、耐蚀特性，部分采用镀铬钢材呈现亮银色金属质感；密封组件采用红色橡胶材质，通过半哑光的橡胶质感区分金属零件；调节手轮采用黄铜材质做边缘高光处理，突出操作件的识别度；背景采用渐变浅灰底色搭配地面反射效果，让整个阀组的结构层次更加清晰，各零件的轮廓与装配关系一目了然。设计过程中充分考虑阀组的实际应用需求，两组通路可独立完成流体通断、流量调节的控制功能，集成式结构既可以降低装配复杂度，也能减少流道的弯折点，降低流体输送过程中的压力损失，适配液压系统、润滑系统、小型流体输送管路等多种工业场景的使用需求，建模过程中所有特征参数都预留了可编辑空间，可根据实际使用的流量参数、管路通径需求快速调整尺寸参数，完成不同规格阀组的变型设计。
