热系统用电动三通调节阀门结构模型

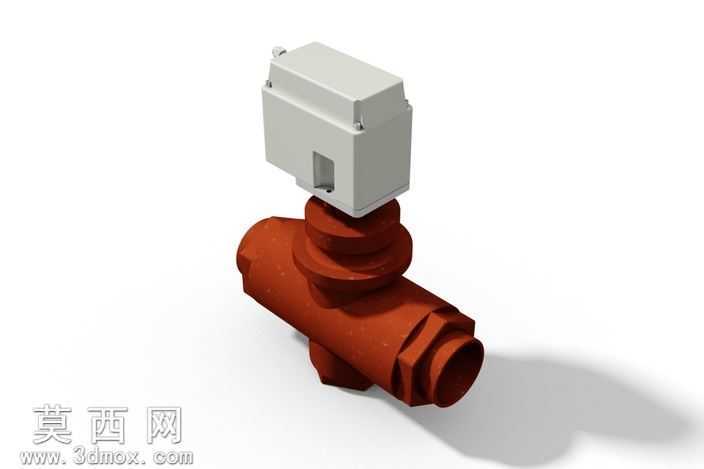

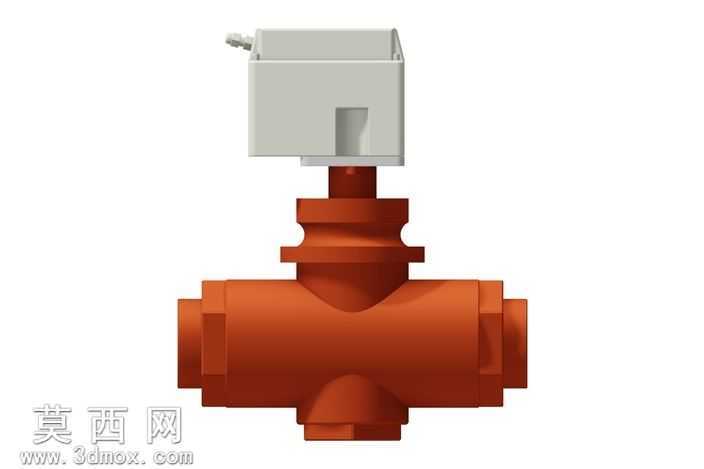

本模型为应用于热系统的三通阀门带电动执行机构的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先依据三通阀的流体通路特性，搭建阀体的基础实体特征：阀体采用三通式内流道结构，三个外连接端均设计有外螺纹连接结构，可直接与对应规格的供热管路实现螺纹密封对接，阀体外部做了多层阶梯式凸台结构，既满足上部执行机构的安装定位需求，也通过加厚结构提升阀体承压能力，适配热系统的高温流体输送工况。上部的电动执行机构壳体采用分体式盒体结构建模，分别构建上盖与下座的实体特征，预留接线槽位与安装卡扣结构，执行机构与阀体的连接部位做了同轴定位设计，保证内部阀杆传动的同轴度，避免动作卡滞。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：阀体部分赋予铸铁类红棕色哑光金属材质，还原工业供热阀门的铸铁材质质感，表面添加细微的铸造颗粒纹理，提升真实感；执行机构外壳赋予浅灰色工程塑料材质，设置轻微的磨砂表面粗糙度，模拟工业电气外壳的塑料质感；场景内添加柔和的环境漫反射光源，搭配定向主光源投射出自然的软阴影，清晰呈现阀体的外轮廓结构与执行机构的方正造型，同时通过光影层次区分不同部件的装配关系。结构设计上，模型完整还原了三通调节阀的装配逻辑，阀体内部的流道做了平滑过渡处理，降低流体输送阻力，执行机构与阀杆的连接部位预留了传动配合间隙，符合实际产品的装配公差要求，整体模型各部件可拆分查看，能够清晰展示电动三通阀从执行端到流体端的完整结构组成，可用于热系统管路布局的方案演示、阀门产品的结构教学以及相关设备的配套选型参考。
