乘用车常规花纹橡胶轮胎结构设计

　　日常做整车底盘行走系统匹配时，轮胎是绕不开的核心部件，这次建模的这款常规花纹轮胎，主要适配普通家用紧凑型乘用车，日常铺装路面通勤场景使用，覆盖城市道路、城郊硬化路面的常规行驶需求，没有针对越野、赛道等特殊场景做定向优化，属于通用性极强的民用代步车行走部件。从实际使用功能来看，轮胎首先要承担整车整备质量加乘员、行李的全部载荷，把车身重量均匀传递到地面接触区域，同时缓冲路面传来的细碎颠簸，配合悬架系统过滤行驶中的振动，保证乘坐舒适性；其次胎面花纹要在干燥、湿滑铺装路面提供足够的抓地力，不管是起步加速、制动减速还是转向变道，都要保证轮胎和地面的附着系数处于合理区间，避免打滑失控；另外轮胎还要承担行驶过程中的扭矩传递作用，

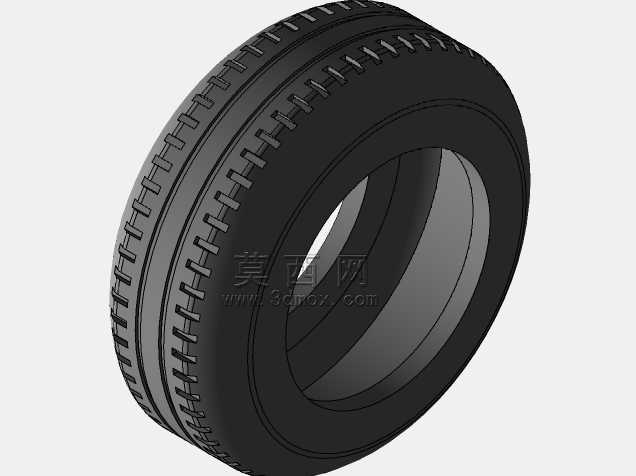

　　把动力系统输出的扭矩转化为地面驱动力，同时把制动系统的制动力转化为地面摩擦力，实现车辆的加减速控制。做这款轮胎的三维结构设计时，首先要确定的是和轮辋的安装匹配边界，胎圈部分的内径尺寸要严格对应标准轮辋的直径，胎圈的厚度、倾斜角度要和轮辋的胎圈座完全贴合，保证充气后不会出现滑转、漏气的问题；胎侧的高度要匹配选定的扁平比，既要保证足够的缓冲变形空间，又不能因为胎侧过高导致转向时侧倾过大，影响操控稳定性。胎面花纹的设计是整个建模的重点，这次采用的是连续纵向主沟槽加横向细花纹块的布局，四条纵向主沟槽沿着轮胎周向均匀分布，主要作用是湿滑路面行驶时快速排走胎面和地面之间的积水，避免出现水滑现象；横向分布的锯齿状细花纹块，

　　一方面可以增加胎面和地面的咬合边缘，提升干燥路面的抓地力，另一方面可以打散行驶中的花纹块振动，降低胎噪，提升日常行驶的静谧性。建模过程中要注意胎面花纹的节距排布，不能采用等节距的花纹块排列，否则高速行驶时会产生固定频率的共振噪音，要通过不同长度的花纹块节距错位排布，打散噪音频率，避免出现尖锐的行驶噪音。轮胎的断面轮廓设计要兼顾接地压力的均匀分布，胎冠部分的弧度不能过大也不能过平，弧度过大会导致接地面积集中在胎面中心，造成胎冠中部异常磨损，弧度过平会导致接地压力集中在胎肩位置，不仅会加剧胎肩磨损，还会在转向时增加胎侧的扭转变形量，影响转向响应速度。从安装边界来看，这款轮胎的断面宽度要匹配对应车型的轮拱空间，转向到最大角度时，胎侧和胎肩不能和轮拱内衬、悬架摆臂发生运动干涉，满载压缩到极限行程时，胎面也不能和翼子板发生擦碰；充气后的整体外径要和原车的车速表标定匹配，误差控制在国标允许的范围内，避免出现车速表显示值和实际车速偏差过大的问题。实际建模时，胎体部分的内部结构虽然外观上不可见，但做外部曲面时也要考虑内部帘布层、带束层的排布逻辑，胎侧的厚度从胎圈到胎肩是渐变的，胎圈位置因为要和轮辋硬接触，内部有钢丝圈结构，所以厚度最大，刚性最强，胎侧中部厚度最薄，主要承担缓冲变形的作用，胎肩位置厚度逐渐增加，支撑胎面花纹块，避免转向时花纹块过度变形。胎面的花纹沟深度要符合常规民用轮胎的磨损余量要求，保证足够的行驶里程，沟槽底部要做圆角过渡，

　　避免应力集中导致花纹块根部开裂，延长轮胎的使用寿命。另外在做三维装配验证时，要把轮胎模型和对应规格的轮辋模型做装配干涉检查，保证胎圈部分完全卡入轮辋的安装槽内，充气后的轮胎断面宽度不会超出轮辋的适配范围，避免出现脱圈的风险。对于结构设计从业者来说，这类轮胎模型不光可以用来做整车底盘的装配干涉检查，还可以用来做整车动力学仿真时的轮胎模型基础，通过赋予胎面、胎侧不同的材料属性，模拟不同胎压、不同载荷下的轮胎变形特性，为整车的操控稳定性、平顺性仿真提供准确的模型基础。日常做同类型轮胎选型时，也可以通过这个模型快速核对安装尺寸，不用反复测量二维图纸的参数，直接在三维环境里做运动间隙检查，大幅提升底盘布置的工作效率。
