内燃机活塞组件三维结构设计

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧做功压力、将燃气热能转化为机械往复动能的关键零件，这套三维结构完整还原了量产机型活塞的全部细节特征，可直接用于动力总成的运动仿真、装配干涉校验以及配套零部件的协同设计工作。从实际装机场景来看，这类活塞广泛适配小排量四冲程汽油机，覆盖民用代步车辆、小型通用发电机组、园林动力机械等多个应用领域，工作过程中需要承受最高超过10MPa的瞬时燃烧压力，同时在每分钟数千转的往复运动中保持与气缸壁的可靠密封，还要将燃烧产生的部分热量通过环组传递给气缸壁完成散热，设计过程中需要平衡强度、重量、导热性、耐磨性多个维度的性能要求。

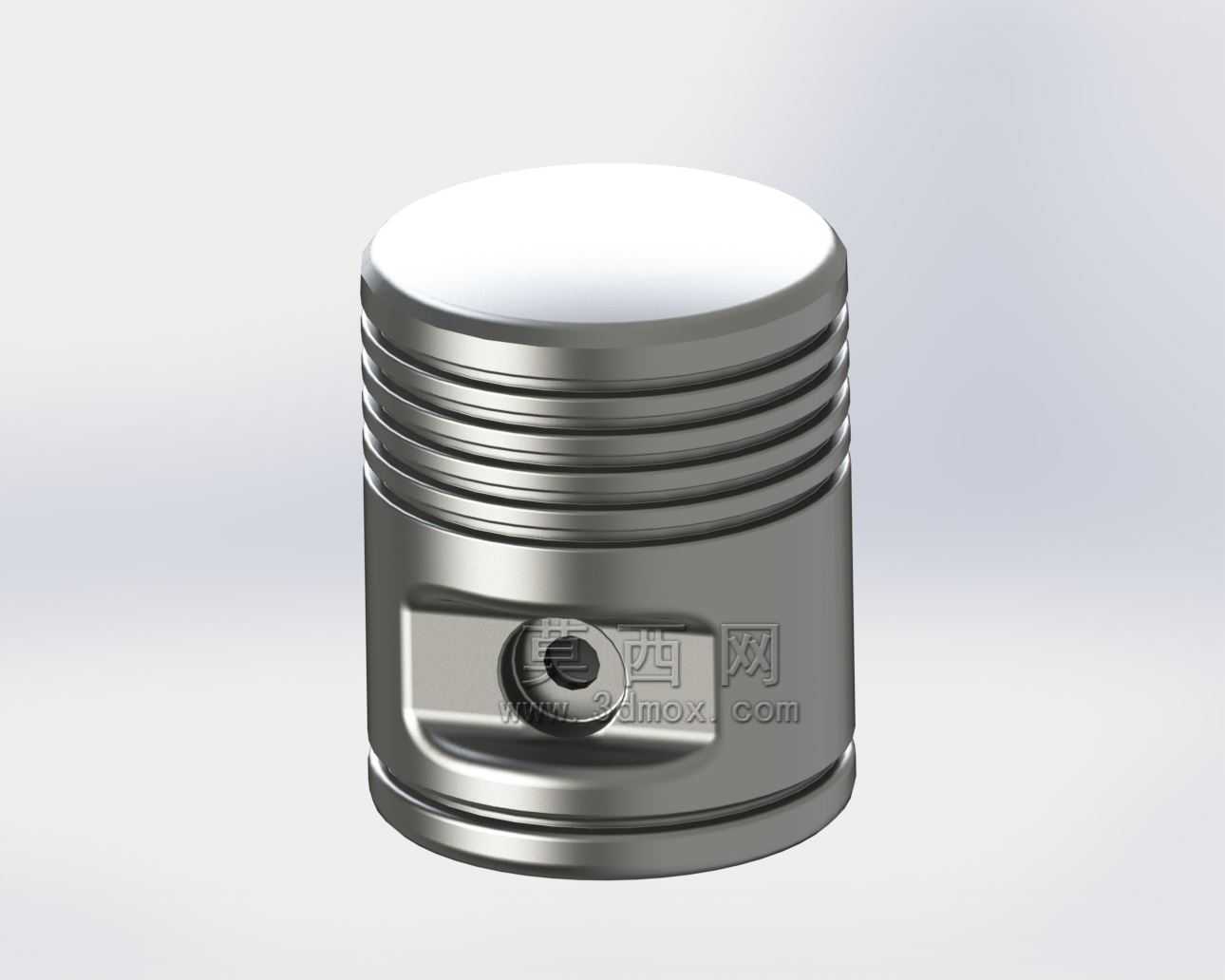

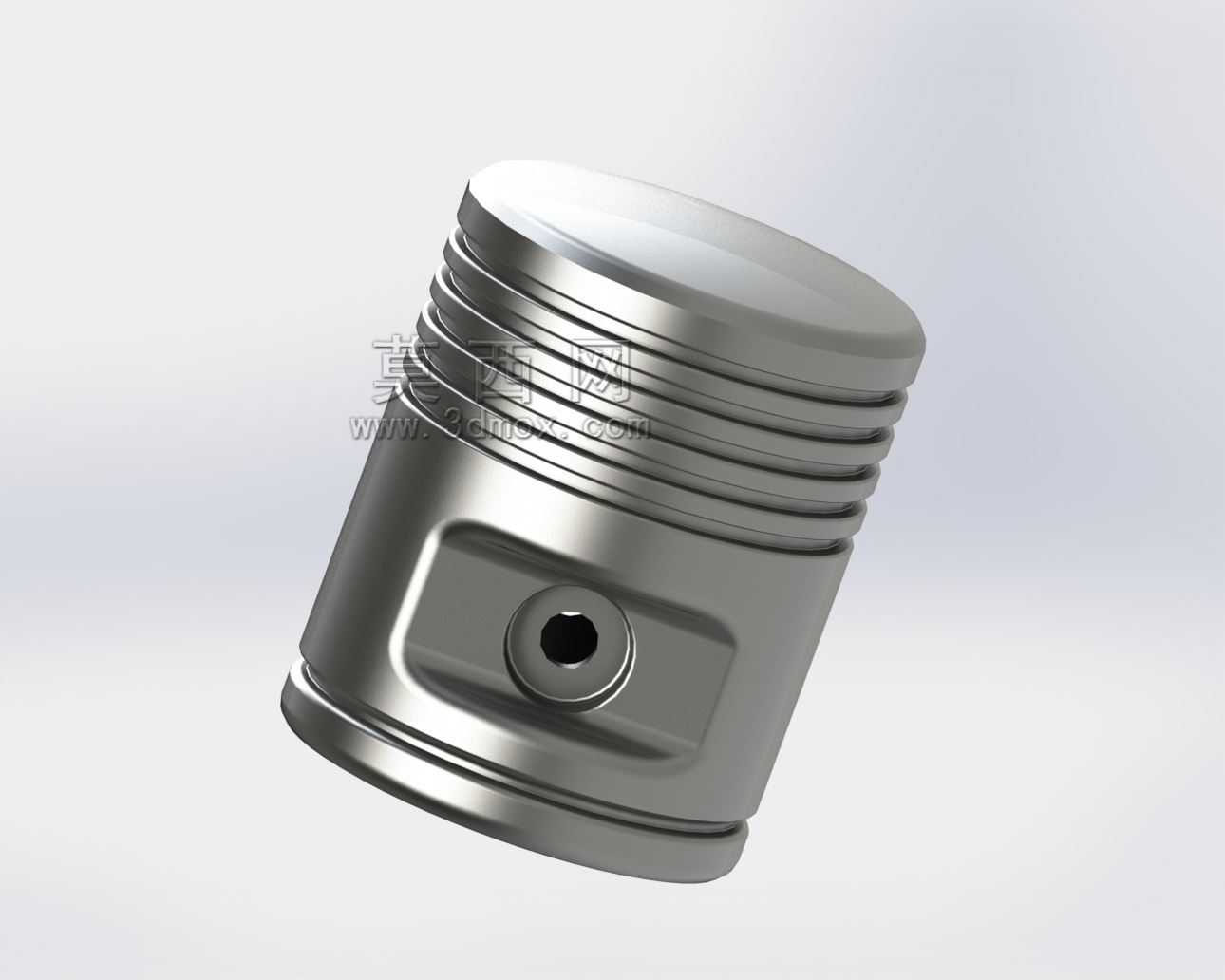

　　从结构设计逻辑来看，活塞顶部采用平顶设计，这种结构的优势在于加工工艺简单，受热面积相对更小，能够在压缩行程终点配合气缸盖形成规则的燃烧室空间，保证混合气燃烧时的火焰传播路径均匀，避免局部过热导致的爆震问题。顶部边缘的倒角设计充分考虑了装机后的避让需求，防止活塞运动到上止点时与气缸盖气门凸起发生运动干涉，同时也能减少活塞在上行过程中对缸壁残留机油的刮蹭扰动。活塞头部的多道环槽结构是密封功能的核心载体，从上至下分别适配两道气环与一道油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止高温高压燃气窜入曲轴箱稀释机油，同时将活塞顶部吸收的燃烧热量传导至气缸壁；油环则负责在活塞下行时刮除气缸壁上多余的机油，上行时在缸壁铺覆均匀的油膜，既保证活塞与缸壁之间的润滑，又避免机油窜入燃烧室参与燃烧造成积碳。环槽的加工精度直接影响环组的工作寿命，设计时预留了合理的侧隙与背隙，既防止热膨胀后环组卡滞在槽内，又避免间隙过大导致泵油效应加剧。

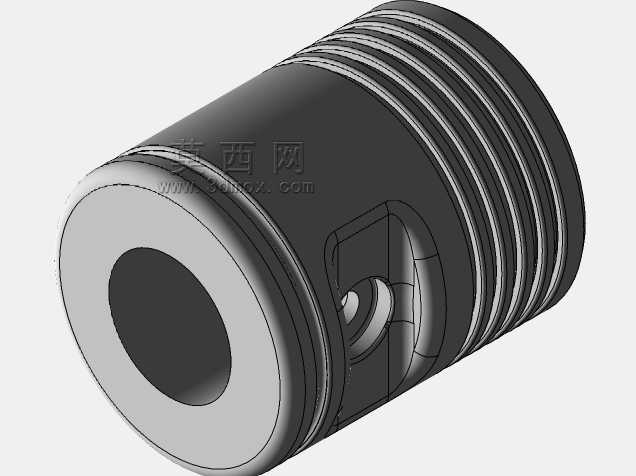

　　活塞销座的结构设计充分考虑了受力传递需求，销座孔与活塞内腔的加强筋连为一体，能够将活塞顶部承受的燃气压力均匀传递给活塞销，再通过活塞销传递给连杆，最终带动曲轴旋转输出动力。销座部位的加厚设计能够应对交变载荷带来的疲劳冲击，避免长期工作后出现销座开裂的失效问题，销孔内部的卡环槽结构用于安装活塞销卡环，限制活塞销的轴向窜动，防止销子端部刮蹭气缸壁造成拉缸故障。活塞裙部的型线设计经过了运动学仿真优化，并非标准正圆柱结构，而是考虑了热膨胀量差异与侧压力作用下的变形，设计成预先带有椭圆度与锥度的型面，保证活塞在工作温度下裙部能够与气缸壁保持均匀的贴合状态，既避免冷启动时的敲缸异响，又防止热机状态下裙部膨胀卡滞在气缸内。裙部表面的微观纹理设计也在模型中有所体现，这类纹理能够储存少量机油，改善裙部与缸壁之间的润滑条件，降低往复运动的摩擦阻力，减少磨合期的磨损量。

　　从安装边界尺寸来看，活塞的外径与对应气缸的内径保持严格的配缸间隙，间隙值根据材质不同控制在0.02-0.04mm区间，既保证运动时的活动余量，又不会因为间隙过大导致密封失效、敲缸异响。活塞的总高度设计充分考虑了连杆摆动的空间需求，当活塞运动到下止点时，活塞裙部下端不会与曲轴平衡块发生碰撞，同时活塞环组也不会滑出气缸壁工作面，始终保持密封状态。活塞销孔的中心位置经过偏心设计优化，能够在做功行程换向时减轻活塞对气缸壁的敲击力度，降低发动机工作噪音。整个活塞的重量经过严格控制，与同组连杆、曲轴的配重保持匹配，减少高速往复运动时的惯性力，降低发动机的振动水平。在建模过程中，所有圆角、倒角、退刀槽等工艺细节都按照实际加工要求还原，没有出现尖锐棱角等不符合加工工艺的结构，能够直接对接后续的有限元强度分析、热负荷仿真以及铸造模具设计工作，帮助设计人员快速完成动力组件的迭代优化，减少实物样机的试制次数，缩短产品开发周期。
