希捷32GB便携U盘外观结构三维建模

　　日常做消费数码类结构建模时，这类便携U盘的结构还原是很典型的小尺寸精密件练习项目，很多刚接触结构建模的工程师都会拿这类产品练手，因为它涵盖了曲面包覆、双色注塑件配合、标准接口公差匹配这些常用的结构设计知识点。先从实际应用场景说，这类U盘主要面向日常办公文件拷贝、工控设备程序转存、车载影音文件存储这些场景，不需要额外接线，直接插在标准USB接口上就能用，因为体积小，很多用户会把它挂在钥匙串上随身携带，所以外壳的抗摔、耐磨性能是结构设计时必须考虑的点，不能做的太脆，也不能因为长期摩擦导致表面印刷的标识脱落。

　　从功能特性上拆解，这款U盘分为两个核心功能区，一端是标准USB公头，完全遵循USB2.0/3.0的通用接口尺寸规范，插接口的金属部分厚度、长度、弹片位置都严格对应通用接口的公差要求，保证插在电脑、工控机、车载主机等设备的USB母座上时不会出现松脱、插不进去或者接触不良的问题；另一端是存储主体，内部是PCB板加闪存颗粒的核心存储区域，外部的外壳既要起到保护内部电路板的作用，也要兼顾握持插拔的手感，不会因为外壳太滑导致插拔的时候打滑施力困难。

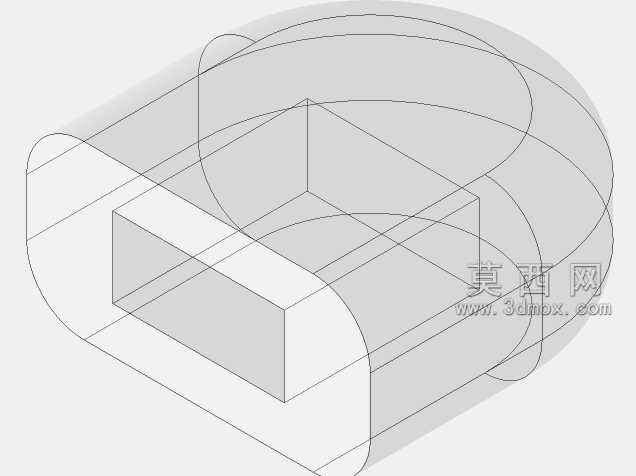

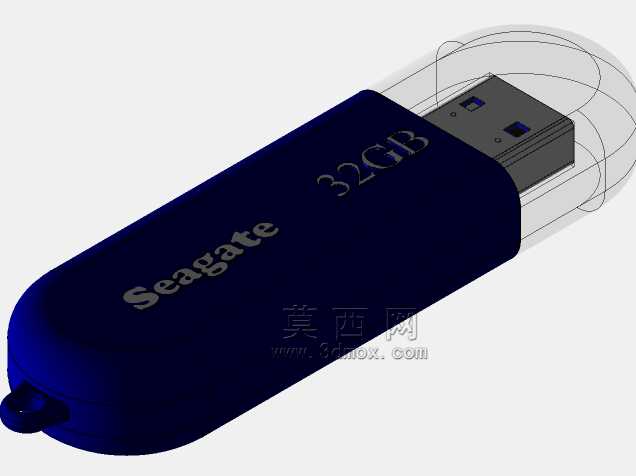

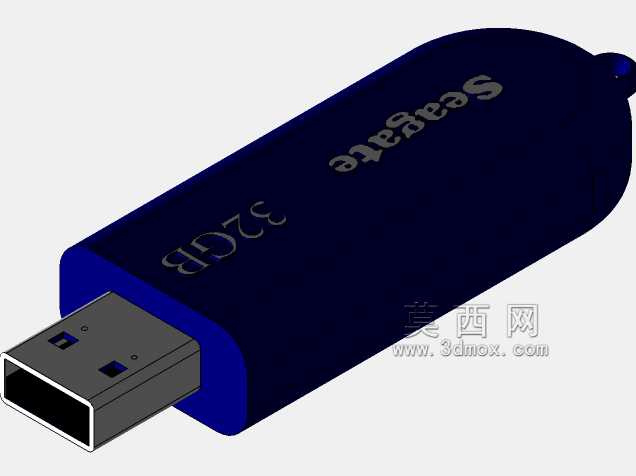

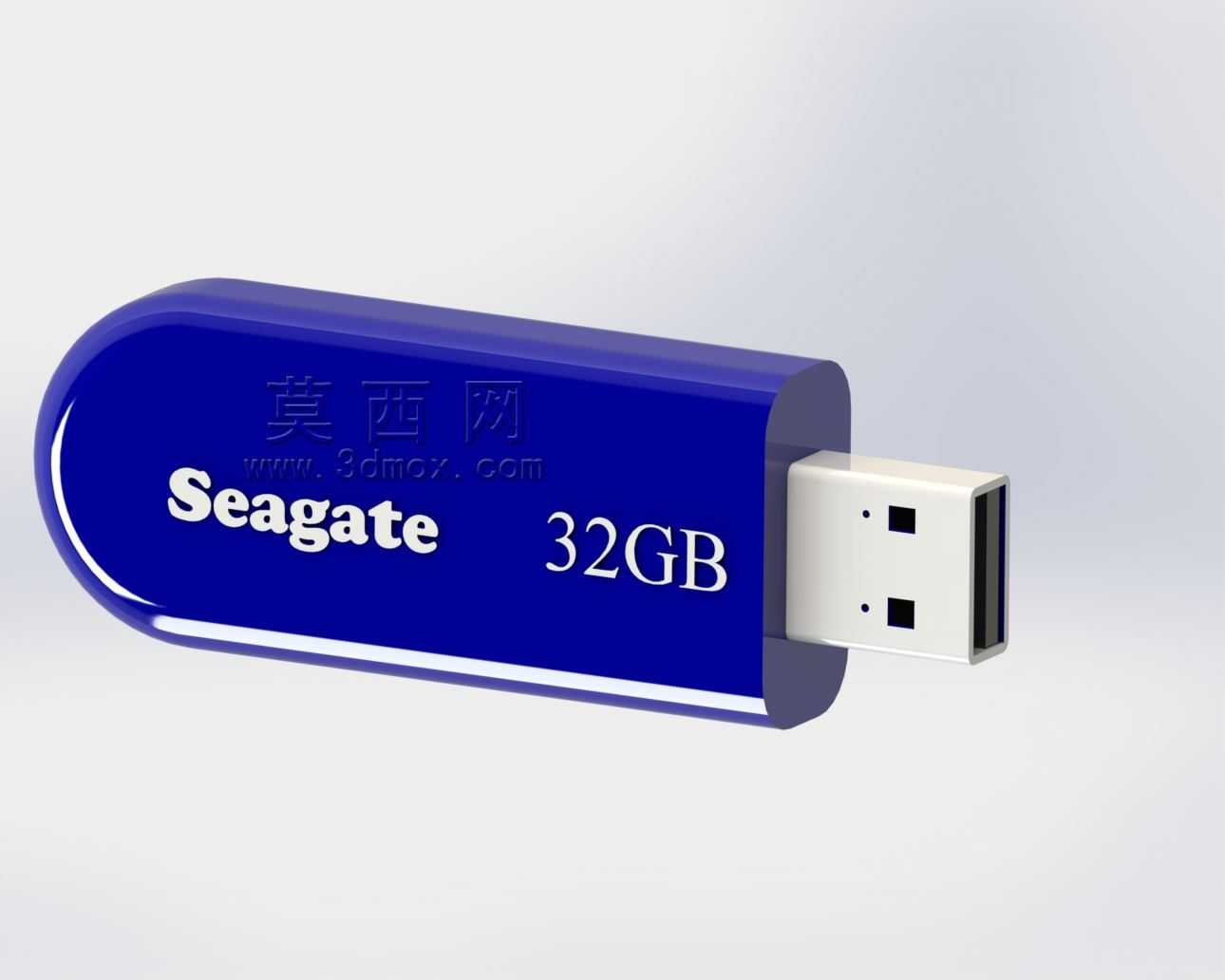

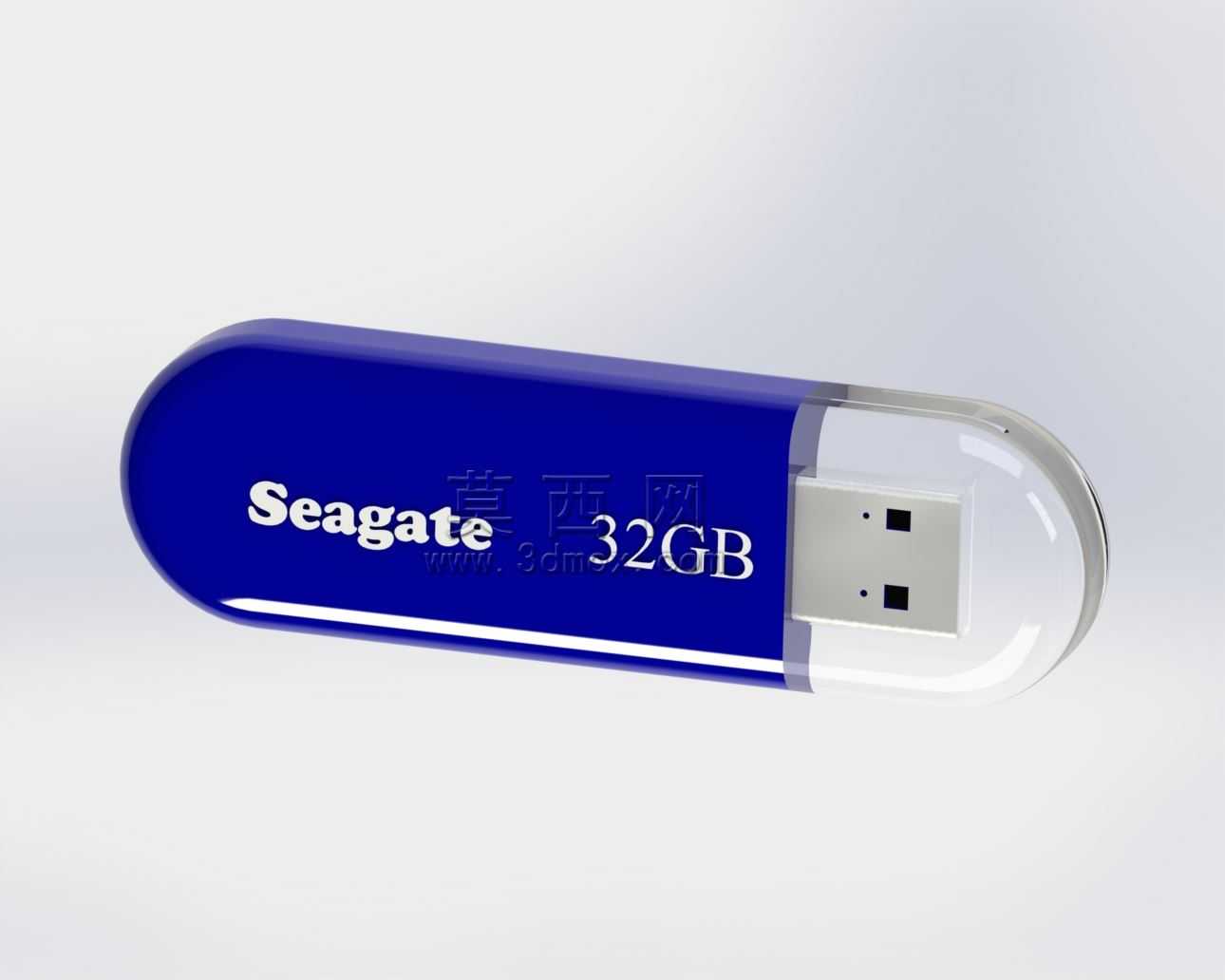

　　设计思路上，这款U盘采用了长椭圆柱的主体造型，没有尖锐的棱角，放在口袋里不会勾刮衣物，握持的时候弧形的外壳和手指的贴合度更好，插拔施力的时候更顺手。外壳做了双色搭配，主体的深蓝色部分是硬质PC材质，表面做了细微的磨砂处理，不容易沾指纹，长期使用也不容易出现明显的划痕；靠近USB接口的部分是半透明的PP材质，一方面可以直观看到内部金属接口的对位情况，插拔的时候更容易对准母座，另一方面半透明的材质有一定的缓冲性能，掉落在地上的时候可以吸收部分冲击力，减少内部电路板受冲击损坏的概率。表面的品牌标识和容量标识采用了模内注塑的工艺做在外壳表层下面，不是后期印刷上去的，长期摩擦也不会掉字，用户使用很久之后依然能清晰看到品牌和容量信息。

　　外形尺寸方面，整体长度控制在60mm以内，主体部分的直径在18mm左右，这个尺寸刚好适合成年人拇指和食指捏持，插拔的时候不需要用太大的力就能操作；USB金属接头的伸出长度是12mm，完全符合通用USB接口的插入深度要求，不会因为插的太浅导致接触不良，也不会因为插的太深导致外壳顶住设备接口周围的结构。安装边界上，因为是直插式设计，建模的时候要考虑插入设备后，U盘主体和设备外壳之间的间隙，这款U盘的接头根部做了直径20mm的过渡圆弧，当插在笔记本侧面或者台式机前置面板的USB接口上时，不会和周围的其他接口产生干涉，哪怕相邻的接口也插了其他设备，也不会因为U盘主体太宽挡住旁边的接口。

　　细节结构上，U盘尾部没有做额外的挂绳孔，而是靠半透明端帽的边缘弧度预留了挂绳的卡位，用户可以自己挂钥匙扣或者挂绳，不需要在外壳上额外开孔，保证了外壳的整体性，也避免了开孔位置进灰或者应力集中导致外壳开裂的问题。外壳的上下盖采用超声波焊接的方式固定，没有外露的螺丝，整体外观更简洁，焊接后的接缝非常细，日常使用的时候不会轻易开缝，也能起到一定的防尘作用，日常放在包里沾到少量灰尘也不会进到内部影响电路板的正常工作。做这类小数码产品的建模时，最容易忽略的就是接口的公差配合，很多新手建模的时候会把USB接头的尺寸做的和理论值完全一样，实际生产的时候因为塑料件有收缩率，金属件有加工公差，很容易出现插不进去或者太松的问题，所以建模的时候要给配合位置预留0.1-0.2mm的公差量，同时要考虑外壳拔模斜度，保证注塑生产的时候能顺利脱模，不会出现卡模的问题。另外这类产品因为经常被随身携带，外壳的边角都要做R0.5以上的圆角处理，不能有锋利的边缘，避免划伤用户的手或者勾坏衣物口袋，这些细节都是实际结构设计中必须考虑的点，不是单纯把外观做的好看就可以，要兼顾实用性、生产工艺和使用体验。
