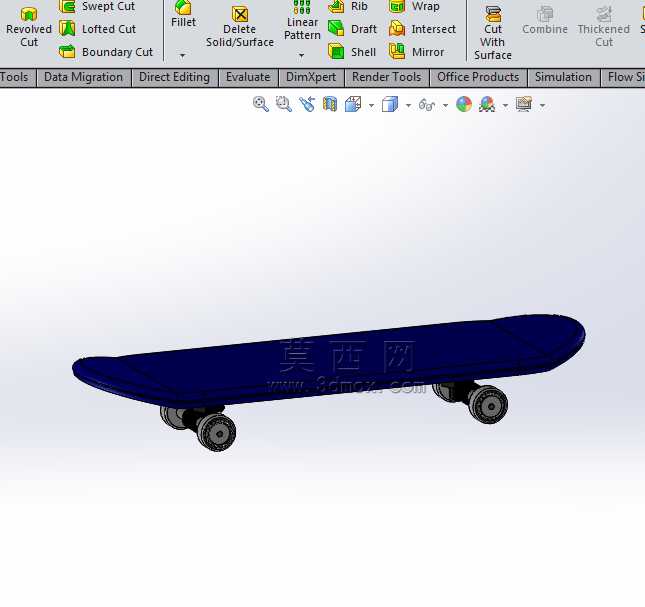

双翘式街面代步滑板结构三维设计

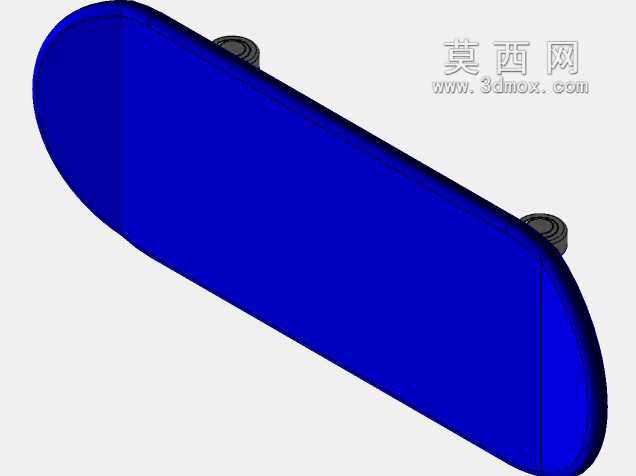

　　日常街面代步与街头运动场景中使用的双翘滑板，其结构设计需要同时兼顾滑行稳定性、动作容错性与结构耐用性，建模过程中需要对各部件的装配边界做精准约束，避免实际生产装配出现干涉问题。从实际使用场景出发，滑板的核心受力部件为板面，常规使用中板面需要承载使用者的全部重量，同时在起跳落地、碾过路面小障碍时承受瞬时冲击载荷，因此板面的弧度设计并非单纯为了造型美观：板头与板尾的上翘角度控制在17至22度区间，既能够保证做 Ollie 等带板起跳动作时，脚面能够顺畅勾住板端带动板身抬起，又不会因为翘度过高导致日常滑行时脚位放置局促，降低长距离代步的脚感舒适度。板面的主体轮廓采用前后对称的流线型收边设计，板身中部宽度控制在20厘米左右，

　　能够适配绝大多数成年使用者的脚型站位，板边做圆弧过渡处理，避免滑行中板边剐蹭腿部造成磕碰，同时也能减少做翻板动作时板边与鞋面的摩擦阻力，提升动作的流畅度。轮组部分的设计直接决定滑行体验，支架与板面的安装孔位采用行业通用的四孔定位布局，孔位间距保持标准的4.1厘米与6.4厘米组合，能够适配市售绝大多数主流支架配件，降低后期维护更换配件的适配成本。轮子采用高弹性聚氨酯材质对应的结构设计，轮径控制在54毫米左右，这个尺寸既能够保证在柏油路面滑行时有效过滤细小裂纹带来的颠簸，又不会因为轮径过大导致板面重心过高，降低做动作时的操控灵敏度；轮子与支架之间预留足够的转动间隙，避免转向时轮子剐蹭板面造成卡轮，引发滑行安全隐患。

　　支架的转向结构采用PU垫回弹设计，建模时需要精准控制主桥钉的安装同轴度，保证左右转向的回弹力度均匀，不会出现转向偏摆的问题；支架的轴杆长度与轮子宽度匹配，轴杆两端突出轮面的长度控制在2毫米以内，既能够保证轮子转动无框量，又不会因为轴杆过长导致滑行中轴杆剐蹭路沿造成损伤。从装配逻辑来看，所有部件的安装都遵循自上而下的层级关系：板面底部贴装的防滑砂纸边界与板面上表面轮廓完全贴合，砂纸边缘做压边处理避免使用中起翘；支架通过内六角螺丝与板面预埋的螺母固定，螺丝拧入深度控制在穿透螺母3至5牙，既保证连接强度，又不会因为螺丝过长突出板面硌脚；轴承与轮子的配合采用过渡配合，安装后轴承端面与轮子侧面齐平，不会出现突出或者凹陷的问题，

　　保证轮子转动时的动平衡，避免高速滑行时出现轮组抖动的情况。设计过程中还需要考虑不同使用场景的适配性，针对街面代步需求，板面的脚窝深度做中等深度设计，既能够在滑行时固定脚位，避免脚面在板面上滑动，又不会因为脚窝过深导致换脚时卡脚；针对动作练习需求，板身的整体重量控制在1.6千克左右，过重会增加带板起跳的负担，过轻则会降低滑行时的落地稳定性，容易出现板面飘移的问题。各部件的材料厚度也经过受力校核：板面的多层复合结构对应的整体厚度在10毫米左右，能够承受150千克以内的瞬时冲击载荷，不会出现板面断裂的问题；支架的金属结构壁厚控制在4毫米以上，保证做呲台动作时支架不会因为侧向受力出现变形；轮子的壁厚在10毫米左右，正常滑行磨损下能够保证足够的使用寿命，不会出现短期内轮面磨穿的问题。整个建模过程中所有配合面都做了公差预留，金属部件与非金属部件的配合间隙控制在0.2毫米以内，既保证装配顺畅，又不会出现装配后部件松动旷量的问题，完全匹配实际生产加工的工艺要求，可直接用于结构验证、配件开模参考以及运动器材设计的教学演示场景。
