蓝色曲面异形防护帽结构设计

　　日常接触的各类防护类帽状部件，很多人只看到其外观的流畅曲面，很少留意背后结构设计需要兼顾的多重约束。这类曲面异形帽体并非简单的外观覆盖件，在不同的应用场景里，它需要承担防护、定位、适配安装边界、耐受日常接触磨损的多重作用。

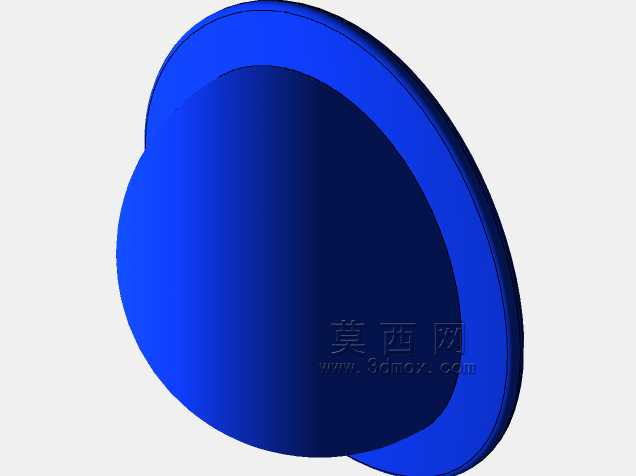

　　从结构设计的角度看，这款帽体采用了非对称的弧形曲面构型，区别于常规正圆形帽体的对称设计，非对称的轮廓是为了适配特定安装基面的不规则边界——很多设备的端部、操作端的防护位置并非规则圆形，采用正圆形帽体要么会出现安装干涉，要么会留下防护缺口，无法完全覆盖内部的构件，起不到应有的阻隔防护作用。设计初期首先要确定的是帽体的包覆范围，需要完全覆盖被防护部位的突出结构，同时预留足够的安全间隙，避免帽体内壁和内部运动部件、带电部件或者尖锐结构发生接触，这部分间隙的取值需要根据应用场景的公差累积来计算，既要避免间隙过小导致装配后出现摩擦干涉，也要避免间隙过大造成帽体整体尺寸冗余，挤占周边其他部件的安装空间。

　　帽体的壁厚设计是整个结构的核心参数之一，这类薄壁壳体类零件，壁厚的均匀性直接影响成型后的结构强度和外观质量。如果壁厚差异过大，在注塑成型过程中会出现不同位置冷却速率不一致的问题，最终导致零件翘曲变形，曲面轮廓度超差，无法和安装基面贴合。这款帽体的壁厚沿着曲面走向保持均匀过渡，仅在和安装基面配合的边缘位置做了局部加厚处理，加厚的边缘一方面可以提升帽体整体的刚性，避免薄壁结构在受到侧向挤压时出现凹陷变形，另一方面加厚的边缘可以作为安装定位的贴合面，保证装配后帽体和基面之间的缝隙均匀，不会出现局部翘缝的问题。

　　曲面的曲率设计同样经过多轮调整，外表面采用大曲率的顺滑过渡，没有尖锐的棱角，一方面是为了避免人员接触时被棱角划伤，满足安全防护的基本要求，另一方面顺滑的曲面可以在受到外部冲击时，将冲击力沿着曲面均匀分散到整个帽体结构上，避免应力集中在某一个点位造成帽体破裂。内表面的曲率和外表面保持匹配，保证壁厚均匀的同时，在内侧对应安装卡扣或者连接点位的位置，设计了局部的加强筋结构，这些加强筋不会突出到帽体的外表面影响外观，同时可以大幅提升连接点位的结构强度，避免安装或者拆卸时用力过大造成连接柱断裂。

　　从实际应用场景来看，这类帽状结构可以用在多种设备的端部防护位置，比如手动操作工具的端部护盖、小型设备的端盖防护、户外设施的端部防雨帽、机械操作杆的端部防护套等。不同的应用场景对帽体的性能要求有细微差异：如果用在户外场景，帽体的边缘需要设计微小的导流斜面，让落在帽体表面的雨水可以顺着斜面快速流下，不会顺着安装缝隙渗入内部；如果用在经常需要拆卸维护的位置，帽体的边缘需要设计便于手指施力的扣位，不需要借助工具就可以徒手拆卸，同时扣位的深度要控制在合理范围，避免拆卸时划伤手指；如果用在有转动需求的部位，帽体和内部转轴的配合位置需要设计同轴的定位止口，保证帽体转动时的同轴度，不会出现偏心晃动的问题。

　　安装边界的适配是这类零件设计时最容易出问题的环节，很多设计人员只关注帽体本身的造型，忽略了和安装基面的配合公差，最终做出来的零件要么装不进去，要么装上之后松动脱落。这款帽体在和基面配合的位置，设计了一圈浅止口结构，止口的内径和安装基面的外径采用小间隙配合，装配时止口可以起到导向作用，让帽体顺利滑入安装位置，同时止口的配合长度控制在3到5毫米，既可以保证配合后的稳定性，不会出现帽体歪斜的问题，也不会因为配合长度过长造成装配阻力过大，影响装配效率。对于需要采用卡扣连接的场景，卡扣的位置均匀分布在止口的圆周方向，卡扣的倾斜角度和卡合量经过反复验证，既可以保证卡合后不会因为日常振动出现松脱，也可以在需要拆卸时用适中的力就可以撬开，不会因为卡合量过大导致卡扣断裂。

　　从结构强度的验证角度，这类帽体需要承受的载荷主要包括三个方面：一是垂直于帽体表面的正向压力，比如日常摆放时的挤压、人员不小心的按压；二是平行于安装基面的侧向推力，比如设备移动过程中碰到周边物体产生的侧向撞击；三是安装和拆卸过程中的撬动力。设计时针对这几种载荷工况，通过调整曲面的曲率、壁厚的分布、加强筋的位置，让整个帽体的应力分布尽量均匀，不会出现明显的应力薄弱点。比如在帽体曲率变化较大的位置，因为成型时容易出现应力集中，就适当增加局部的壁厚，或者在内侧增加细小的加强筋来分散应力，避免受到冲击时从曲率变化的位置开裂。

　　很多人觉得这类简单的帽状零件设计难度低，实际上要做到安装适配、强度足够、外观顺滑、成型后不变形，需要在设计阶段考虑到从成型工艺到装配使用的全流程细节，任何一个细节考虑不周，都会导致最终的零件无法满足使用要求。比如曲面的分模线位置，如果设计在外观可见的位置，就会在零件表面留下明显的合模线，影响外观质量，这款帽体的分模线设计在边缘加厚的贴合面位置，装配后分模线被贴合面完全遮挡，外表面看不到任何合模痕迹，保证了外观的整体性。另外，帽体表面没有设计多余的凹槽或者凸起结构，一方面是为了减少积灰，日常清洁时只需要简单擦拭就可以清理干净，另一方面也可以避免凹槽位置出现应力集中，提升结构的可靠性。

　　在材料适配性上，这类薄壁曲面帽体通常采用具备一定韧性的工程材料，既可以承受日常的冲击不会脆裂，也具备足够的刚性，不会因为轻微的挤压就出现永久变形。设计时需要根据选定材料的收缩率来调整曲面的尺寸参数，保证成型后的零件轮廓尺寸符合设计要求，不会因为材料收缩导致帽体尺寸偏小，无法安装到基面上。同时，材料的耐磨性能也是需要考虑的因素，因为帽体的边缘是经常和其他物体接触的位置，如果材料耐磨性差，使用一段时间后边缘就会出现磨损，影响防护效果和外观。
