带辐板镂空结构的卷料承托轮结构设计

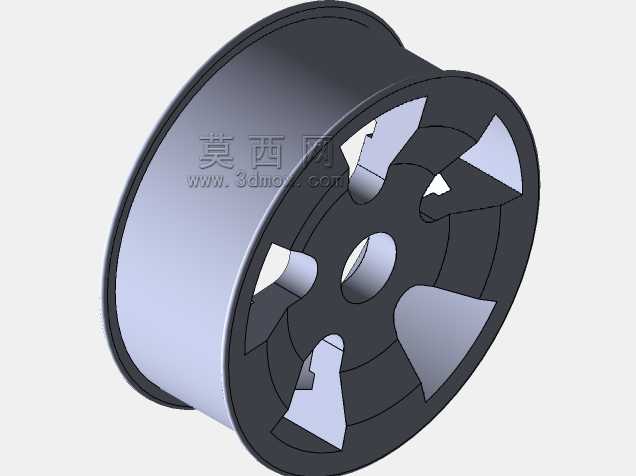

　　这类带辐板镂空的轮体结构，常应用在线材、带材收放卷工位，作为窄幅料带、细金属丝、纤维线材的承托载体，在小型绕线设备、线束加工设备、窄幅包装材料分切设备的放料端、收料端都能见到同结构部件的应用。不同于实心轮体的设计，该轮体采用单侧辐板支撑的结构形式，轮缘部分做了等直径的光滑圆柱面，表面无额外卡槽或防滑纹路，适配无轴芯夹紧的套料安装方式，料卷内圈可直接套在轮缘圆柱面上，依靠料卷自身张紧力与轮面的静摩擦力实现同步转动，避免料带收放过程中出现打滑、跑偏的问题。辐板部分做了五处对称分布的异形镂空结构，每处镂空的边缘都做了圆弧过渡处理，没有尖锐的直角应力集中点，在保证辐板整体结构刚度的前提下，尽可能削减了轮体自身的转动惯量，让轮体在启停、

　　加减速过程中响应更快，不会因为自身惯量过大带动料带出现过冲、拉细甚至扯断的问题。辐板中心的安装孔做了台阶式设计，可适配不同直径的驱动轴或支撑轴，安装时孔位与轴的配合公差选用H7/k6的过渡配合，既保证转动过程中不会出现轴孔相对窜动，也不会因为配合过紧导致装配难度提升。轮体的轴向宽度根据常规窄幅料卷的幅宽做了匹配设计，轮缘两侧的挡边高度略高于料卷最大卷绕半径的1/10，既能限制料卷在轴向的窜动范围，避免料带从轮体侧边脱出，也不会因为挡边过高导致料卷装卸时出现卡滞。从设计逻辑上看，这类轮体不需要额外配置夹紧机构，结构简单可靠，日常维护只需要定期检查中心孔与轴配合面的磨损情况即可，不需要做复杂的润滑保养。在实际设备布局中，

　　该轮体的安装边界需要预留出辐板外侧的操作空间，方便操作人员更换料卷时直接从轴端抽出轮体、套入新料卷，不需要拆卸周边的导向辊或防护结构。辐板上的镂空结构除了减重的作用外，还可以作为手动盘车的施力点，当设备出现卡料、需要手动调整料带位置时，操作人员可以将手指伸入镂空处转动轮体，不需要额外配置盘车手轮，进一步简化了设备的附属结构。轮体的壁厚设计做了等强度匹配，轮缘部分的壁厚满足料卷满卷时的径向承压要求，不会因为料卷重量过大出现轮缘失圆变形；辐板部分的壁厚从中心孔位置向轮缘位置做了渐变减薄，在应力集中的中心孔周边做了局部加厚处理，避免长期交变载荷下出现辐板开裂的问题。这类结构的轮体相比传统的焊接式料盘，整体一致性更好，

　　批量生产时的尺寸公差更容易控制，装配到设备上之后的径向跳动量可以控制在很小的范围内，能有效降低料带收放过程中的张力波动，提升成品料卷的卷绕整齐度。在一些对转动惯量要求较高的高速绕线工位，这种镂空辐板的结构优势会更加明显，高速转动时的风阻也比实心辐板更小，不会因为风阻产生额外的动力损耗，也不会因为轮体两侧风压不均导致转动过程中出现轴向窜动。
