桌面式小型单轴云台监控摄像头结构

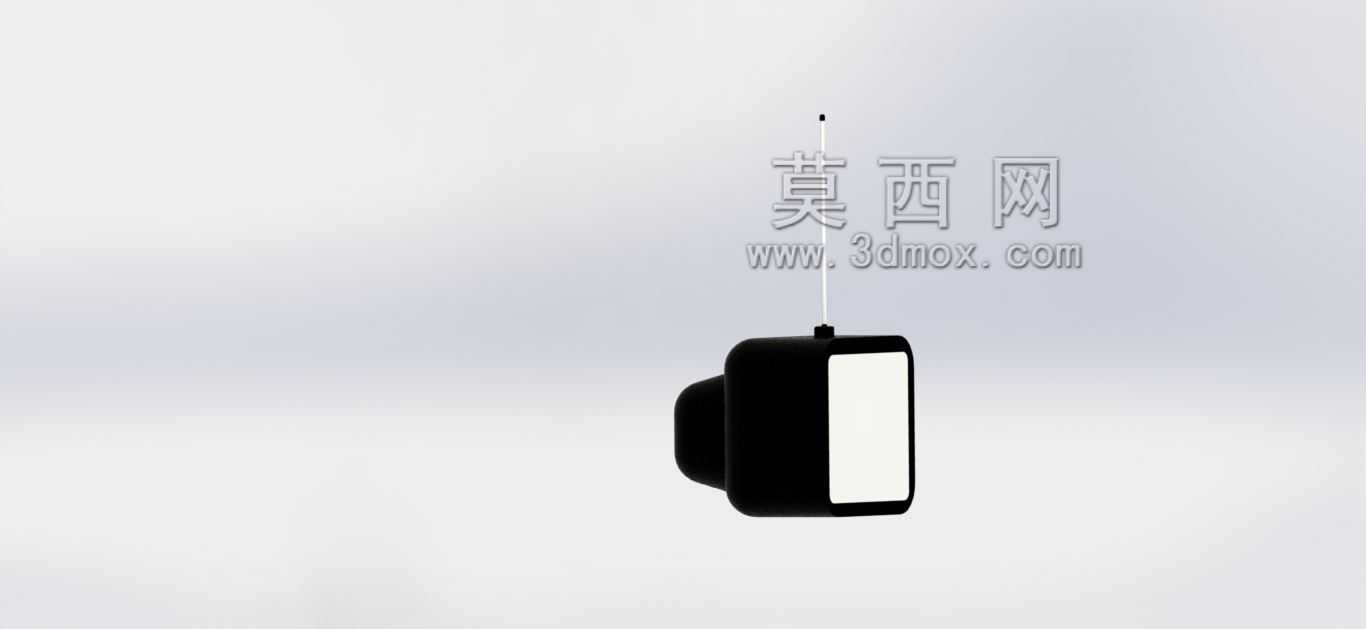

　　在民用安防、小型工位监控、居家环境监测这类场景里，这类带单轴转动结构的桌面式摄像头是应用占比很高的硬件载体，和吊装、壁装的固定视角摄像头不同，它不需要在墙面或顶面打孔布设，直接放置在桌面、置物架平面就能完成部署，适配租房场景、临时办公点位、小型商铺前台这类无法做固定安装的使用环境。从结构设计逻辑来看，这款摄像头的主体分为转动摄像舱和底座固定段两个核心部分，摄像舱采用圆角矩形的一体化壳体设计，正面预留镜头模组的安装窗口，窗口边缘做了微凸的止口结构，既可以给镜头玻璃提供安装定位基准，也能在设备意外磕碰时避免镜头直接接触接触面造成刮花。壳体侧面做了内凹的弧形过渡，一方面是适配内部单轴转动的铰接结构，给转动副留出足够的活动间隙，

　　避免转动过程中壳体出现干涉卡滞，另一方面弧形的握持面也方便用户手动调整俯仰角度时的施力，不需要额外抠出凹槽就能顺畅调整视角。底座部分采用下宽上窄的梯台造型，底部平面做了整面的防滑贴合设计，放置在光滑的桌面、玻璃台面上时不会因为轻微碰撞出现滑移，底座内部预留了电路板、供电模块、转动驱动组件的安装空间，走线从底座尾部的出线口引出，不会干扰设备的转动行程。单轴转动的铰接结构设置在摄像舱和底座的连接位置，转动阻尼经过匹配设计，既可以让摄像舱停留在俯仰角度范围内的任意位置，不会因为自身重力出现垂头偏移，也不会因为阻尼过大导致调整角度时需要施加过大的力造成底座移位。从安装边界来看，这款设备的整体占用平面尺寸和常规马克杯的底座面积接近，

　　放置在桌面时不会占用过多的操作空间，摄像舱的俯仰转动覆盖范围可以满足从桌面近距操作监控到室内远端环境监测的视角切换需求，不需要挪动设备底座就能完成常用视角的调整。壳体的壁厚设计兼顾了结构强度和轻量化需求，采用常规的注塑工艺就能完成生产，壳体之间的连接采用卡扣加少量紧固螺丝的固定方式，既可以保证装配后的壳体接缝均匀，也方便后期维护时拆解检修内部组件。镜头窗口的安装位做了遮光挡边设计，可以避免顶部环境光线在镜头玻璃上形成反光眩光，提升画面采集的清晰度，摄像舱顶部预留了状态指示灯的透光位，不需要额外开孔就能让用户直观看到设备的运行状态。这类结构的摄像头在实际使用中，除了常规的安防监控用途，也可以作为小型直播场景的辅助机位、

　　学生上网课的桌面摄像设备、3D打印作业的过程记录设备使用，因为不需要复杂的安装流程，用户拿到设备后只需要接通电源放置在合适位置就能完成部署，适配多场景的灵活使用需求。在结构建模过程中，转动副的配合公差是需要重点校核的部分，铰接轴和轴孔的配合间隙既要保证转动顺畅无卡滞，也要避免间隙过大导致摄像舱出现旷量晃动，影响画面的稳定性；底座的重心位置经过匹配设计，当摄像舱调整到最大俯角位置时，整体重心依然落在底座的支撑平面范围内，不会出现设备前倾翻倒的问题。壳体的边角全部做了圆角处理，没有尖锐的棱角，在居家环境使用时也不会因为意外磕碰造成划伤，适配有儿童的家庭使用场景。
