旋转平移复合运动变换机构结构设计

　　在自动化装配、轻工包装、精密进给这类需要将单一输入运动转化为复合输出动作的设备场景中，这类柱式运动变换机构的应用占比并不低，很多需要完成直线进给同时伴随周向调整动作的工位，都会采用类似的紧凑结构来替代多动力源叠加的复杂方案，减少整机的动力配置数量与安装空间占用。从实际使用场景来看，这类机构常被用在小型工件的旋合装配工位，比如小规格螺纹件的预拧、带周向定位要求的杆件插装工序，不需要额外搭配旋转电机与直线气缸的组合，仅靠单方向的动力输入就能完成两个维度的动作输出，能大幅简化工位的传动链设计，降低多动力同步控制带来的调试难度。

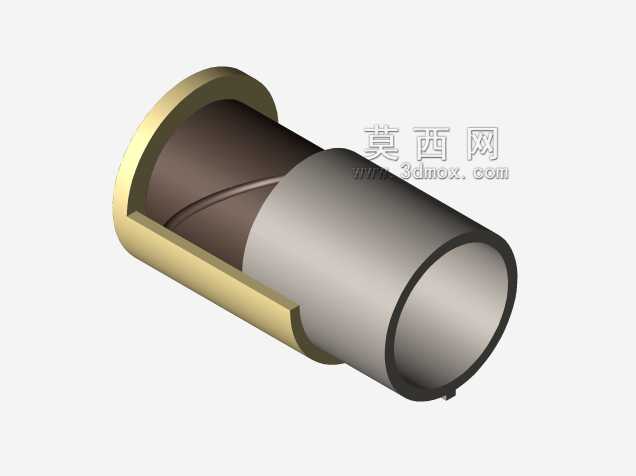

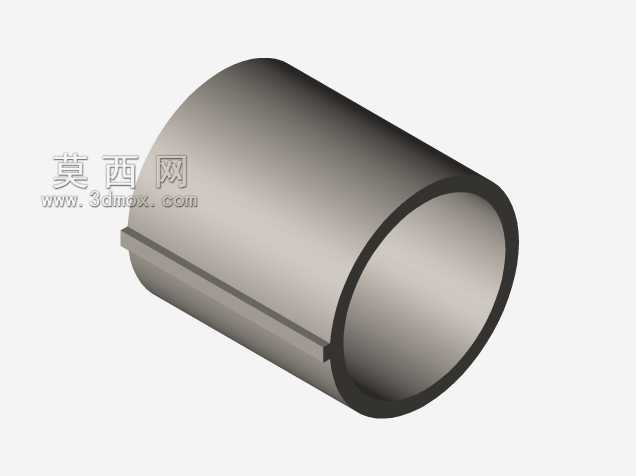

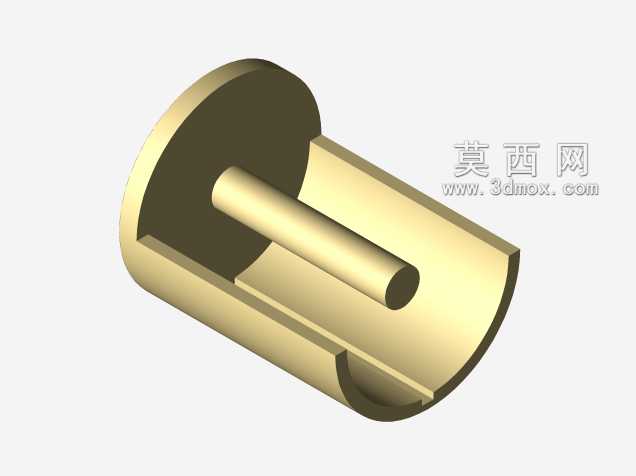

　　从功能特性上看，该机构依靠柱面配合的螺旋导向结构实现运动转换，外层固定套筒与内层运动杆件之间通过预设的螺旋导向槽配合，当输入轴向的直线推力时，内层杆件会沿着导向槽的轨迹在轴向平移的同时产生周向旋转，整个运动过程的行程与旋转角度完全由导向槽的螺旋升角、有效导向长度决定，不需要额外设置行程开关或者角度检测元件就能保证动作的一致性，运动过程的顺滑度主要由配合面的加工精度、导向槽的表面粗糙度决定，在无额外润滑的工况下也能保持稳定的传动效率，适合中低速、轻负载的往复动作场景。

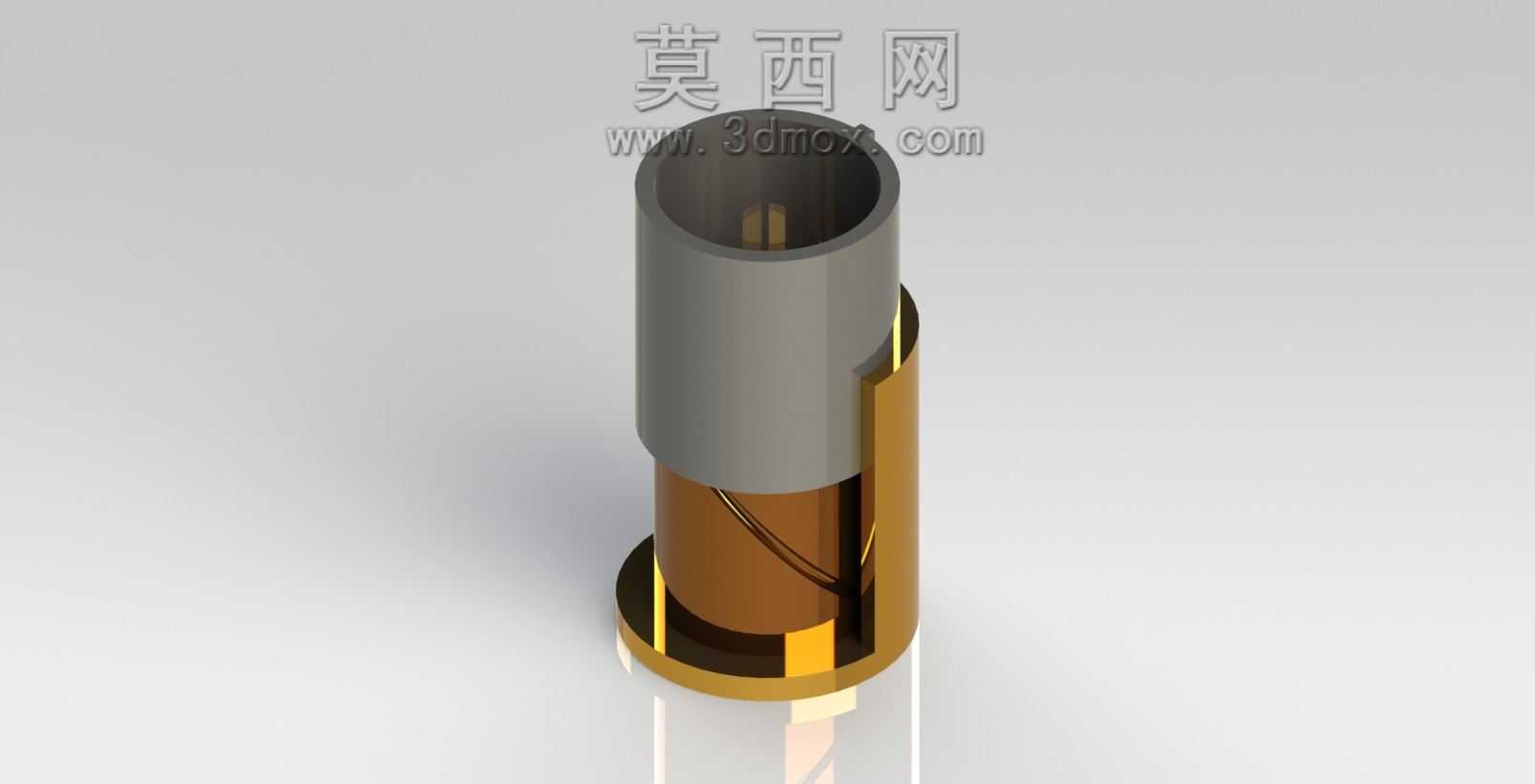

　　设计这类机构的时候，首先要明确输出端需要的直线行程与对应旋转角度的匹配关系，螺旋导向槽的升角不能过大也不能过小，升角过大会导致运动过程卡滞，轴向输入力的传动效率过低，升角过小则会让相同直线行程下的旋转角度达不到设计要求，同时要考虑内外层配合件的同轴度公差，配合间隙需要控制在合理范围，间隙过大会导致运动过程产生晃动，影响输出端的动作精度，间隙过小则会提升加工与装配的难度，甚至在温度变化产生热变形时出现抱死的情况。该机构采用同轴嵌套的柱式结构，整体外形为等直径圆柱形态，径向安装边界仅由外层套筒的外径决定，不需要额外预留侧向的传动结构安装空间，轴向安装尺寸可以根据实际行程需求调整导向段的长度，安装时只需要固定外层套筒的基座端，输入端连接轴向动力源，输出端直接连接执行端头即可，不需要复杂的安装调校步骤，适配各类紧凑安装空间的工位布局。

　　在结构细节处理上，导向槽的端部设置了直线过渡段，能让机构在行程起始与终止位置保持短暂的直动状态，避免动作起始与结束时的运动冲击，同时配合面采用了耐磨的材质搭配，内层运动杆件的导向部位做了表面硬化处理，能承受长期往复运动带来的磨损，延长机构的整体使用寿命，整个机构没有外露的传动部件，外层套筒可以起到防护作用，避免车间环境中的粉尘、碎屑进入配合面影响运动顺滑度，适合生产车间的复杂工况使用。不同于传统的凸轮、连杆类运动转换机构，这种同轴嵌套的螺旋导向结构没有多余的外置传动件，整体刚性更好，运动过程的噪音更低，在需要平稳复合运动的轻载工位上，相比多动力组合方案有着更明显的成本与空间优势，设计建模时需要重点校验导向槽的轨迹连续性，避免出现轨迹拐点导致的运动卡滞，同时要核算不同输入力下的结构受力情况，保证薄壁套筒部位的刚性满足使用要求，避免受力变形影响配合精度。
