工业用平行排列管式过滤栅板结构

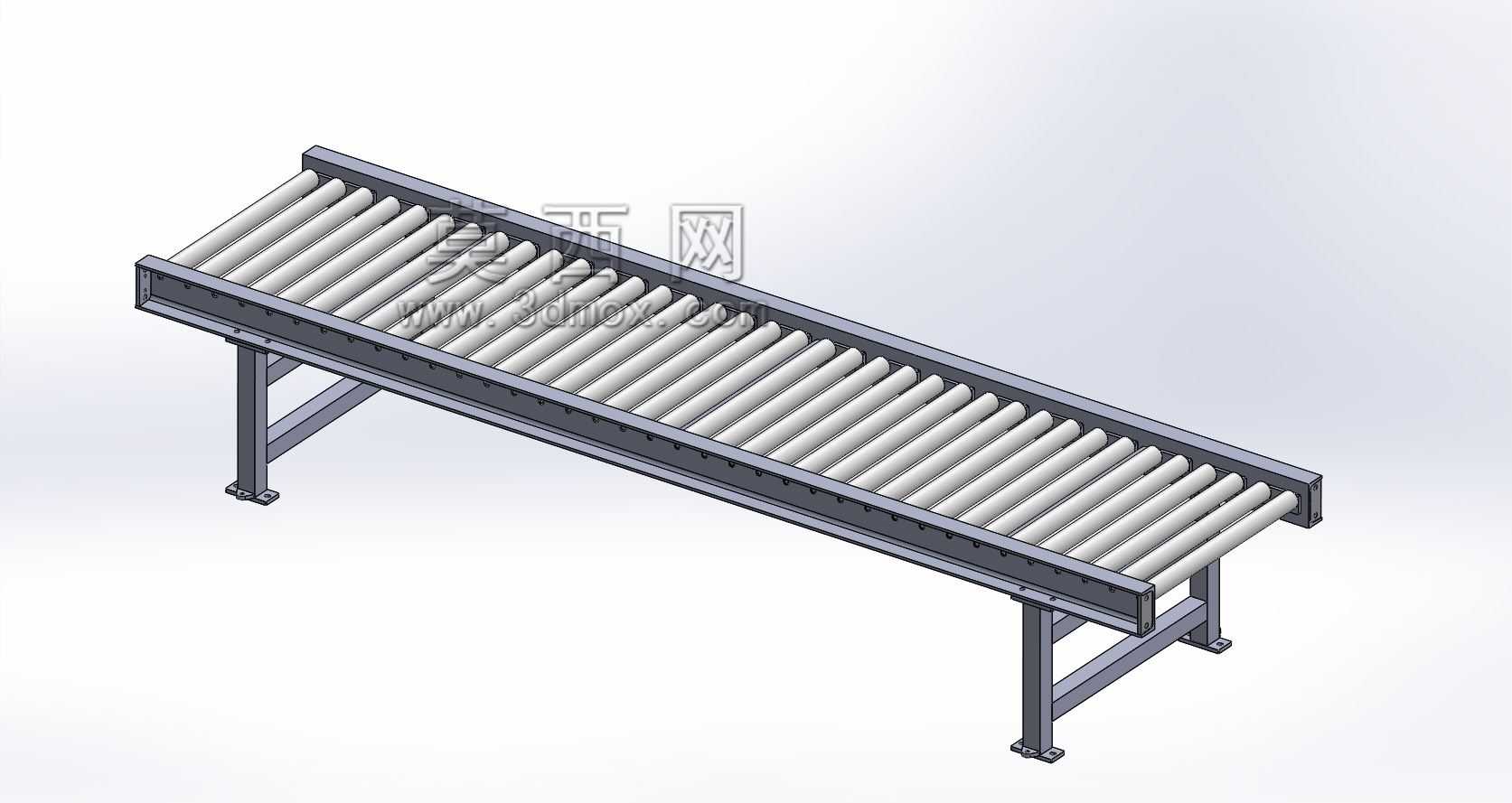

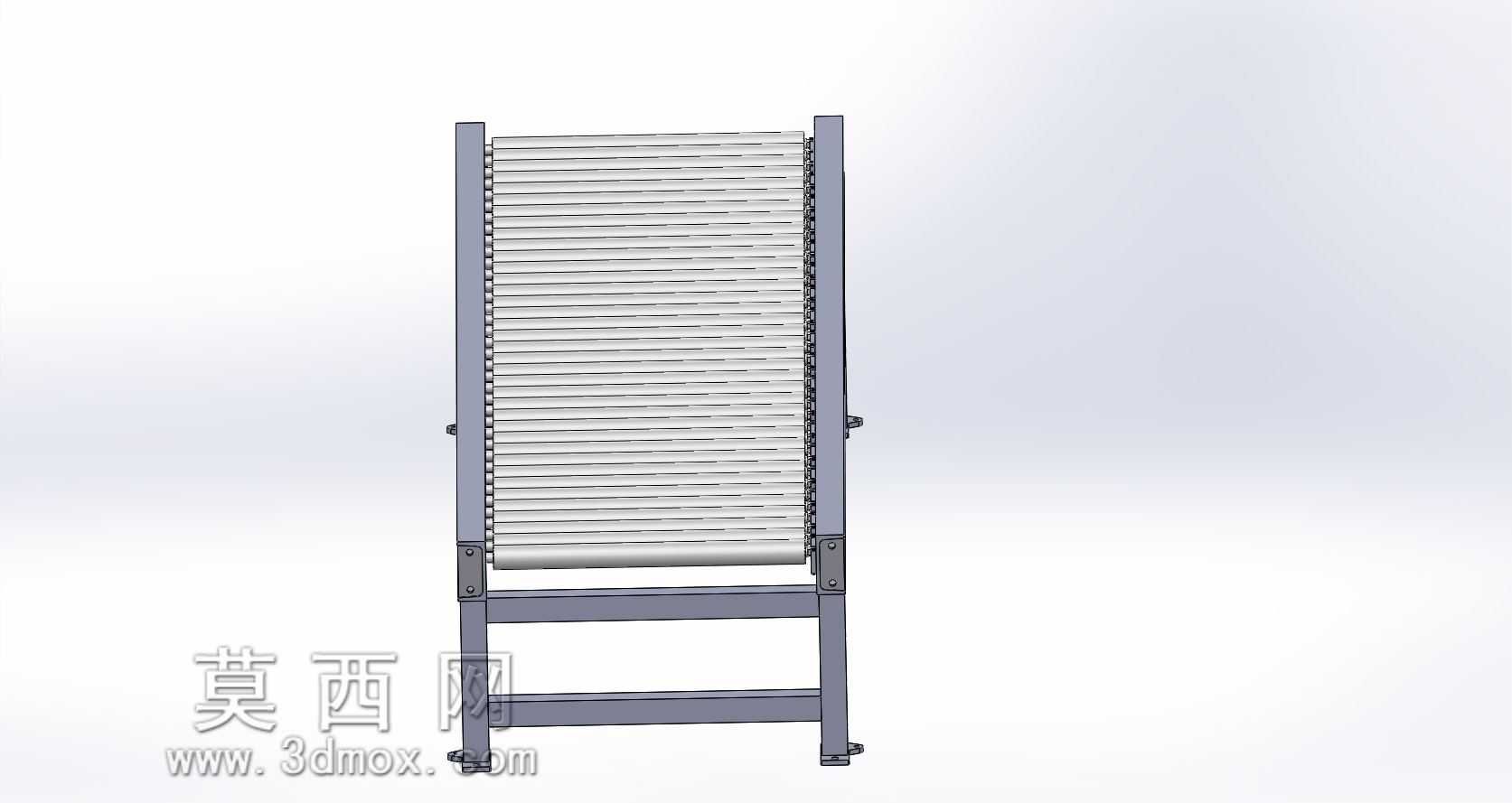

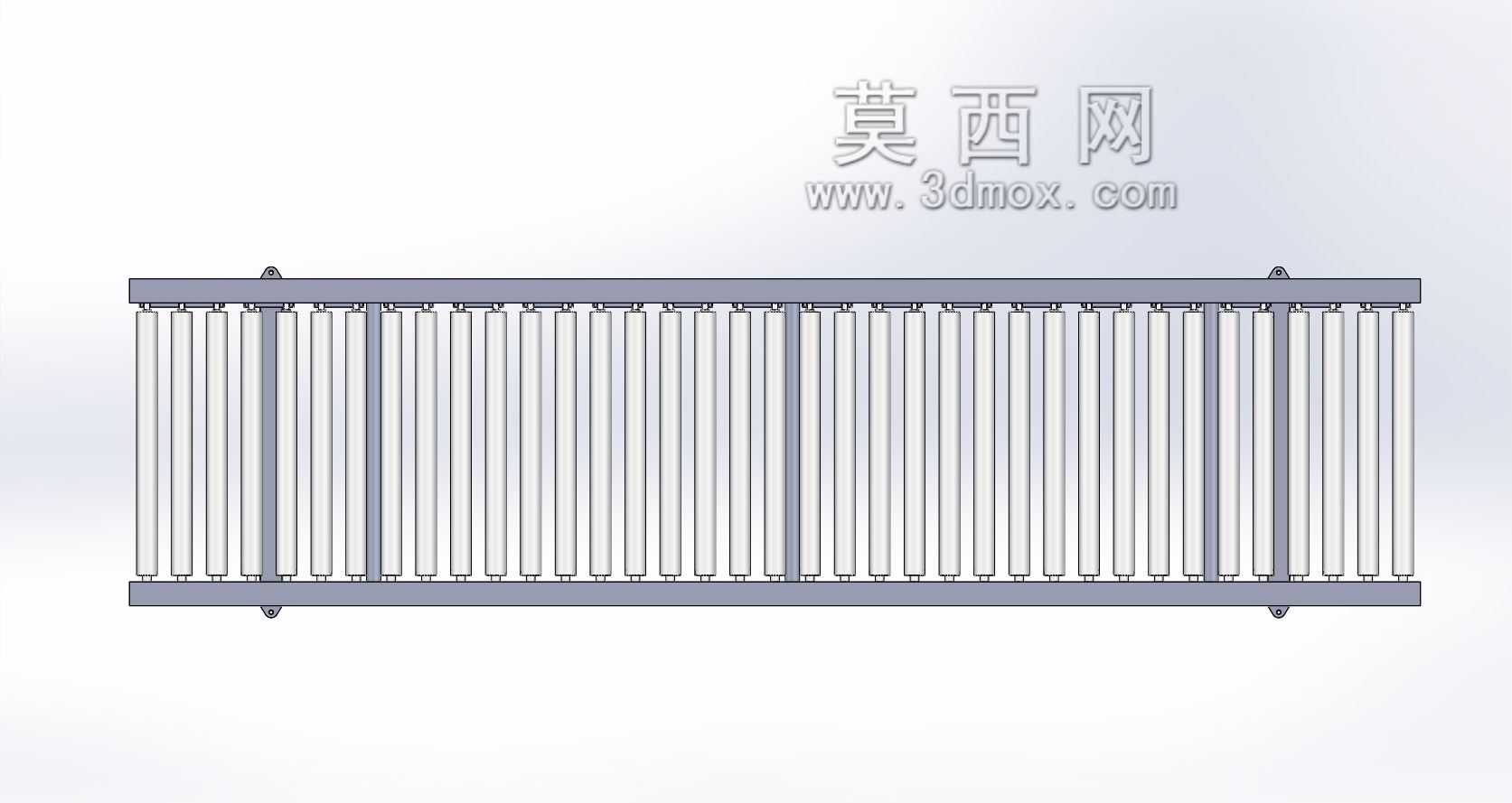

　　这类平行排布的管式栅板结构，多应用在流体预处理环节的粗过滤工位，常见于化工生产的物料输送前端、循环水系统的进水段、食品加工的原料汁液粗滤工序，也可作为通风除尘系统的进气均流格栅使用，核心作用是拦截流体中裹挟的大尺寸硬质杂物、纤维状缠绕物，避免后续管路阀门、泵体叶轮、精密过滤元件被大颗粒杂质卡滞或划伤。从结构设计逻辑来看，整体采用上下两道平行的横梁作为承载主体，横梁上预先加工等间距的定位卡槽，每根圆柱形栅条的两端嵌入卡槽内完成径向定位，栅条之间保持均匀一致的间隙，间隙尺寸根据实际工况的拦截粒径要求调整，常规工况下间隙控制在3mm到15mm区间，既保证足够的通流面积，又能精准拦截大于间隙尺寸的杂物。栅条选用圆柱形截面而非传统矩形栅条，

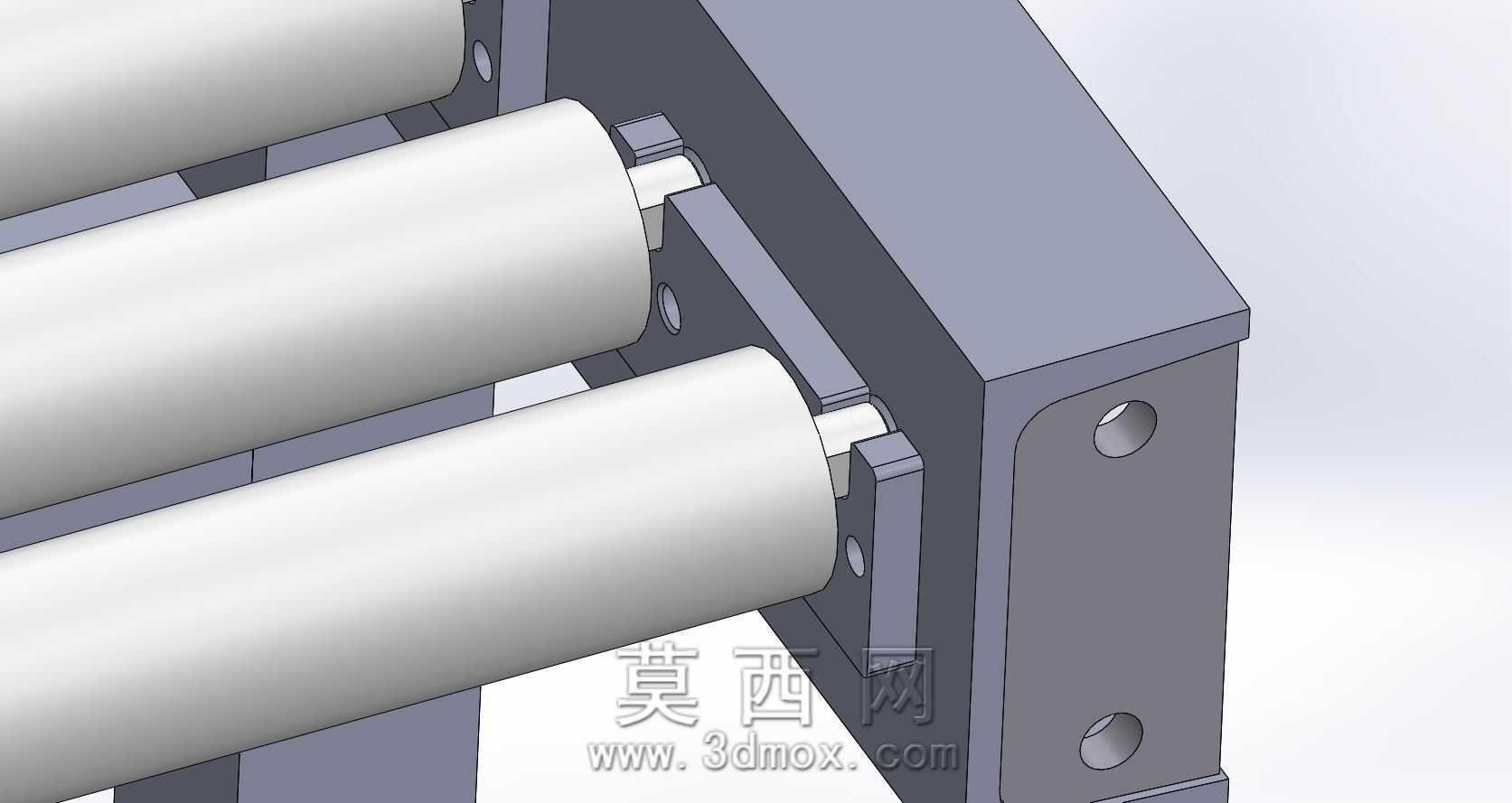

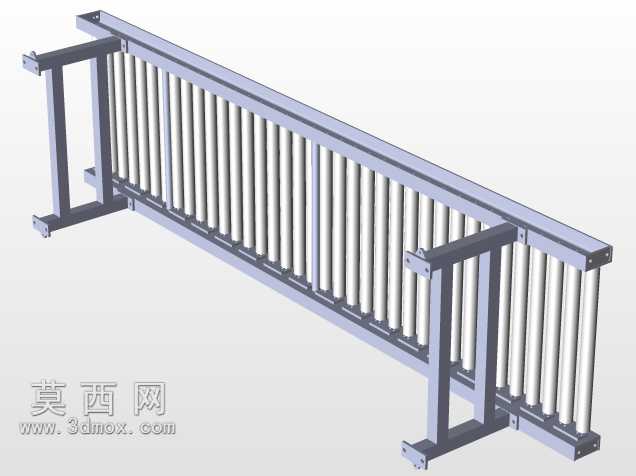

　　核心考量是降低流体通过时的阻力，圆柱面的导流特性更好，不容易在栅条表面挂住纤维类杂物，减少日常清理的频次，同时圆柱截面的抗冲击性能更优，当大尺寸杂物随流体高速撞击栅面时，圆弧面可以分散冲击力，避免栅条局部应力集中出现弯折变形。上下横梁的两端预留安装固定孔位，安装时可通过螺栓直接固定在设备的法兰接口或者墙体预埋支架上，整体安装边界为规整的矩形结构，宽度方向根据通流流量需求可做模块化拼接，单组栅板的长度常规控制在2米以内，避免栅条跨度过大在流体冲击下产生共振，若需要更大通流面，可采用多组栅板并排拼接的方式，拼接处加装密封胶条防止杂物从拼接缝隙漏过。在结构细节处理上，栅条与横梁的连接采用过盈配合加端部点焊的方式，既保证连接强度，

　　又避免栅条在长期流体冲击下出现转动或窜动，横梁的截面采用矩形空心型钢，在保证整体结构刚度的前提下降低自重，方便现场安装拆卸。实际使用过程中，这类栅板的维护成本极低，因为栅条表面光滑无死角，日常清理只需要用高压水枪从栅板的背流面冲洗，就能将卡在栅隙间的杂物冲落，不需要拆卸整体结构。设计建模时需要重点把控栅条的平行度公差，若栅条出现倾斜，会导致局部间隙变大，失去拦截精度，同时要保证每根栅条的圆柱度误差控制在合理范围，避免栅条粗细不均造成通流间隙不一致。另外，横梁的挠度需要做校核，当栅板垂直安装在流体管道中时，要承受流体的正面冲击压力，横梁的最大挠度不能超过栅条间隙的十分之一，否则长期受力变形会导致栅条间隙变大，影响过滤效果。

　　针对不同的使用工况，栅条和横梁的材质可做对应调整，普通水系统工况可选用普通碳钢做表面镀锌防锈处理，腐蚀类流体工况可选用304或316不锈钢材质，有耐磨需求的工况还可在栅条表面做硬化处理，提升栅条的抗磨损寿命。这类结构相比传统的冲孔板滤网，通流面积更大，流体压损更小，不容易被杂物完全堵死，即使有部分栅隙被杂物堵塞，剩余的通流面积仍能保证系统正常运行，不会出现瞬间断流的情况，非常适合用在无人值守的长期运行工况中。建模过程中，栅条的阵列间距需要严格匹配设计间隙，装配时要保证每根栅条的轴线与横梁平面垂直，避免出现栅条歪斜导致的间隙不均，两端的安装孔位需要与对接设备的法兰孔位做同轴度校验，保证现场安装时能够直接对位装配，不需要二次打孔修改。
