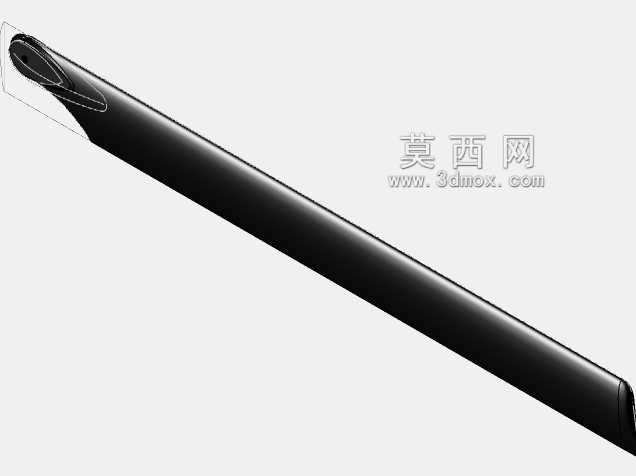

AlignTrex450直升机主旋翼叶片结构

　　航模直升机的主旋翼是整机动力转化为升力与操纵力矩的核心执行部件，这款适配AlignTrex450级别的主叶片，在设计阶段首先围绕450级航模的动力输出边界做匹配，该级别机型通常采用3S锂电供电、450级无刷电机作为动力源，主旋翼转速区间通常维持在每分钟2200转到3200转之间，叶片的翼型选择直接决定了不同转速下的升力效率与操纵响应速度。这款叶片采用了对称翼型的基础构型，在悬停状态下可以保证正反桨距区间的升力线性一致，避免3D特技飞行中正负螺距切换时的升力突变，降低飞手的操纵修正压力。从结构外形来看，叶片整体为细长等比渐变构型，根部做了加厚的安装座设计，安装孔位的中心距完全匹配Trex450机型的标准旋翼夹座尺寸，

　　安装时无需额外打磨或改装，直接通过旋翼夹的紧固螺丝即可完成固定，叶片根部的过渡段做了圆弧修型，避免高速旋转时根部应力集中导致的断裂风险。叶片的翼展方向做了渐进式的翼厚变化，靠近根部的位置翼厚更大，用来承受旋转时的离心力与挥舞弯矩，靠近翼尖的位置翼厚逐渐收薄，降低翼尖的涡流阻力，同时翼尖做了轻微的后掠修型，能够在高速前飞时推迟激波产生的临界速度，减少高速飞行时的振动。在实际应用场景中，这类主叶片不仅适用于日常的悬停训练与航线飞行，也能够支撑3D特技动作的载荷需求，比如做横滚、倒飞、钟摆等动作时，叶片需要承受瞬时的大螺距拉力变化，叶片的材质分布设计上，前缘做了加强处理，能够抵御飞行中遇到的细小沙尘、草叶的撞击，

　　避免前缘出现凹坑或破损破坏翼型的气动完整性。设计过程中还需要考虑叶片的动平衡匹配，单片叶片的重心位置严格控制在距离安装孔32%翼展的位置，配对的两片叶片重量差控制在0.1克以内，避免高速旋转时产生不平衡振动，损坏旋翼夹、主轴甚至整机的传动结构。安装边界上，叶片的根部厚度适配标准450级旋翼夹的夹持间隙，安装后叶片的挥舞铰活动范围内不会与机身、尾拉杆、舵机摇臂产生干涉，最大螺距行程下叶片的扭转角度范围可以覆盖-12度到+12度的常规操纵区间，满足从负螺距熄火降落到大螺距垂直爬升的操纵需求。从气动设计的细节来看，叶片的翼型弦长从根部到翼尖做了小幅收窄，这种梯形翼的设计相比等弦长叶片能够降低整体的转动惯量，让螺距变化时的响应速度更快，

　　同时减少旋翼的旋转阻力，提升同等动力下的续航时间。叶片表面的光滑度控制也是设计中的重点，翼型表面的凹凸偏差控制在0.05毫米以内，避免气流在翼面出现过早分离，提升升阻比，在侧风飞行的场景下，这种对称翼型的侧向稳定性更好，不会因为侧风角度变化出现突然的升力波动，降低飞手在有风环境下的操纵难度。针对航模飞行中常见的粗暴着陆场景，叶片的前缘加强层从根部一直延伸到翼尖三分之二的位置，即使出现轻微的擦地，也不会轻易出现叶片劈裂的情况，提升部件的使用寿命。在做整机装配调试时，安装完主叶片后需要手动转动旋翼头，检查两片叶片的活动自由度，确保叶片在旋翼夹上能够自由摆动，没有卡滞，否则会导致飞行中出现追桨或者振动过大的问题，这款叶片的根部安装面做了平整度处理，夹紧后不会出现局部应力集中的情况，长时间飞行后也不会出现安装位的松动。
