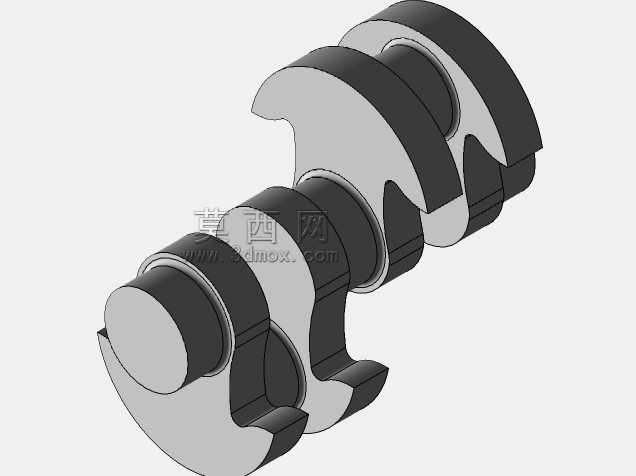

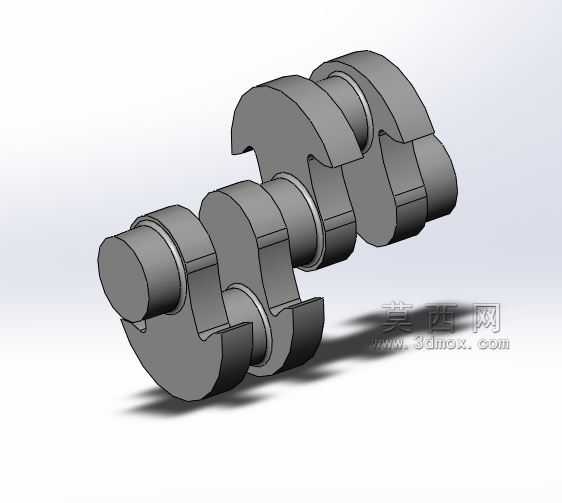

双拐式内燃机曲轴结构三维建模

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，本次建模的双拐曲轴结构，主要适配小排量单缸或双缸通用动力设备，常见于小型发电机组、园林机械、小型农用动力机具的动力端配套。从实际装机场景来看，这类曲轴的工作环境长期承受交变冲击载荷，主轴颈与连杆轴颈的圆角过渡位置是应力集中的高发区域，建模过程中特意对轴颈根部的沉割圆角做了连续曲率处理，避免截面突变带来的应力集中问题，同时匹配轴瓦安装的尺寸公差带，预留了合理的配合间隙，保证运转过程中润滑油膜能稳定形成。

　　从结构设计思路来看，这款双拐曲轴采用整体式锻造结构的建模逻辑，两个曲柄销呈180度对称布置，平衡块与曲柄臂做一体化建模，平衡块的外轮廓采用偏心圆弧设计，运转时可以抵消连杆活塞组往复运动产生的一阶惯性力，降低整机运转时的振动幅值。主轴颈的长度尺寸按照通用小型内燃机的机体安装宽度设定，两端分别预留了油封安装位与飞轮连接端的定位轴段，前端的轴段设计有键槽结构，用来配套正时齿轮或者皮带轮的动力输出，后端的法兰结构用来连接飞轮组件，传递输出扭矩。

　　安装边界方面，曲轴的两个主轴颈同轴度公差在建模时按照IT6级精度设定，连杆轴颈与主轴颈的平行度公差严格控制在0.02mm以内，避免装机后出现轴瓦偏磨、运转卡滞的问题。曲柄臂的厚度尺寸经过载荷校核，在满足最小回转半径要求的前提下，尽可能降低结构自重，减少旋转过程中的惯性载荷。油道的走向在模型中做了简化处理，实际加工时会从主轴颈表面向连杆轴颈打通斜油孔，保证压力润滑油能持续输送到连杆轴颈的摩擦副表面，建模时预留了油孔的位置标识，方便后续做工艺性调整。

　　从实际使用的功能特性来看，这款曲轴的回转半径对应活塞的设计行程，连杆轴颈的宽度尺寸匹配通用小型内燃机的连杆大头宽度，安装时不需要额外修改连杆的配合尺寸，直接适配标准规格的轴瓦组件。曲轴的轴向定位依靠主轴颈上的止推面实现，建模时止推面的平面度、表面粗糙度要求都在结构特征上做了对应体现，保证轴向窜动量控制在允许的范围内。平衡块的外形做了去重优化，在满足动平衡要求的前提下，去除了非承载区域的多余材料，既降低了整机重量，也减少了旋转过程中的风阻损耗。

　　在建模的细节处理上，所有轴颈的表面都做了无棱角处理，过渡圆角的半径统一按照轴颈直径的1/10设定，既满足应力分散的要求，也不会因为圆角过大影响轴瓦的有效接触长度。两端的中心孔按照B型中心孔结构建模，方便加工过程中的装夹定位，也为后续维修时的二次装夹提供基准。键槽的位置与角度严格按照动力输出的相位要求设定，保证正时系统的装配相位准确，避免出现点火正时偏差的问题。这类曲轴结构在通用动力领域应用极广，建模时的尺寸参数完全参照量产机型的实际尺寸设定，可直接用于教学演示、结构校核、改装方案验证等场景，结构特征完整，没有遗漏关键的装配基准与工艺特征。
