卡特尔款分体式曲轴箱壳体结构设计

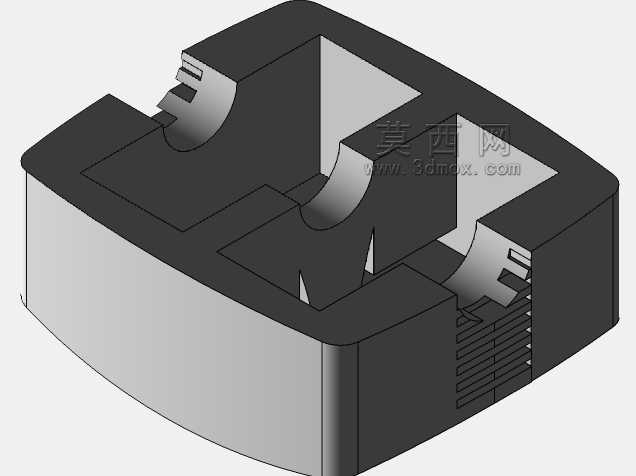

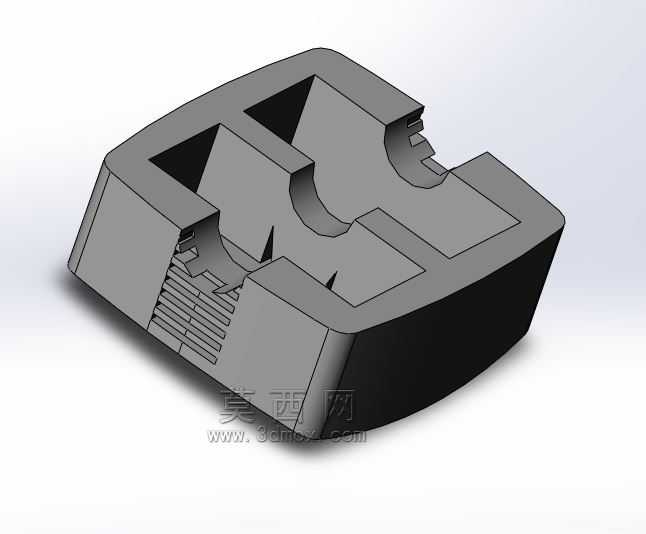

　　在小型通用内燃机的整机布局中，曲轴箱是承担核心承载功能的基础构件，其结构合理性直接决定动力输出端的运行稳定性与整机寿命。这款曲轴箱采用分体式腔体设计，整体轮廓适配单缸卧式动力单元的安装需求，外部安装面预留了与缸体、油底壳、侧盖配合的定位止口，所有连接孔位的同轴度公差控制在0.02mm以内，避免装配后出现密封面错位导致的润滑油渗漏问题。从实际应用场景来看，这类曲轴箱多用于小型通用动力设备，包括便携发电机组、小型耕作农机、园林动力机械等工况，这类场景下设备往往需要承受持续的振动载荷，同时还要兼顾轻量化需求，因此在结构设计时，腔体内部的加强筋布局做了针对性优化：在曲轴主轴颈对应的支撑位置，筋条沿载荷传递方向呈放射状布置，

　　既可以将曲轴运转时产生的交变冲击载荷分散到整个壳体壁面，又不会因为过度增加壁厚导致整体重量超标。设计过程中，首先要确定的是曲轴的回转空间边界，腔体内部的避让尺寸需要完全覆盖曲柄连杆机构的运动包络线，预留至少3mm的安全间隙，避免高速运转时连杆与壳体内壁发生运动干涉；同时腔体下部预留了润滑油存储的油池空间，油池的深度经过测算，能够保证在设备倾斜15度的工况下，机油泵吸油口依然能完全浸没在润滑油中，避免出现吸空导致的运动副干磨问题。从安装边界来看，这款曲轴箱的底部安装脚采用一体化铸造成型，安装孔的中心距适配通用小型动力的标准机架尺寸，不需要额外做转接支架即可直接固定在设备机架上；侧面的油封安装位采用阶梯孔设计，

　　既可以保证油封的压装定位精度，又能在油封外侧预留防尘密封的安装空间，适配多粉尘的户外作业工况。在腔体的分箱面位置，设计了连续的密封胶槽，胶槽的深度与宽度匹配常用的厌氧密封胶涂覆量，装配后胶层被均匀挤压填充在结合面缝隙中，不会出现胶液溢出到腔体内部污染润滑油的问题。另外，曲轴箱的侧壁预留了机油标尺安装孔、主油道开孔以及呼吸器安装位，所有开孔的位置都避开了内部应力集中区域，避免开孔导致的壳体强度下降；在轴承座的位置，采用了加厚的凸台结构，轴承压装后与凸台的贴合面平整度达到Ra1.6的粗糙度要求，保证轴承外圈的支撑刚度，避免曲轴运转时出现轴承外圈蠕动导致的座孔磨损。从结构细节来看，这款曲轴箱的腔体内部做了圆弧过渡处理，

　　所有转角位置都没有尖锐的直角结构，一方面可以降低铸造过程中的应力集中风险，减少铸件冷却过程中出现裂纹的概率，另一方面圆弧过渡的内壁可以让润滑油回流更加顺畅，不会出现机油在腔体死角淤积的问题。在实际选型匹配时，需要注意这款曲轴箱对应的曲轴主轴颈尺寸、连杆大头回转半径以及缸体的定位止口尺寸，确保与配套的动力部件参数完全匹配，装配前需要对壳体内腔做彻底的清洁处理，避免铸造残留的铁屑进入运动副造成异常磨损；安装过程中，分箱面的螺栓需要按照对角分步的方式拧紧，拧紧力矩符合对应的螺栓等级要求，避免因为力矩不均导致壳体变形，影响曲轴的转动灵活性。
