内燃机分体式连杆结构三维设计

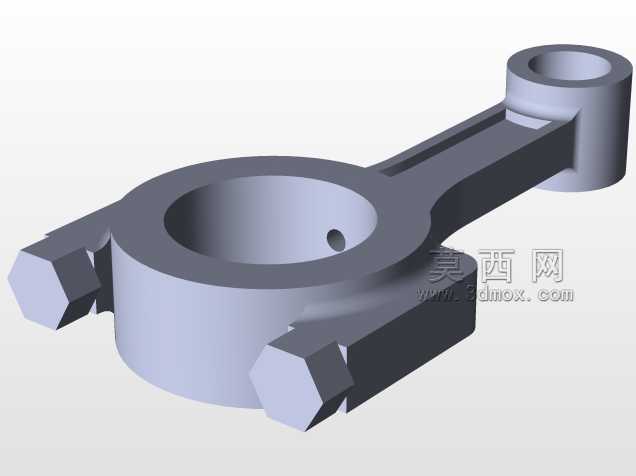

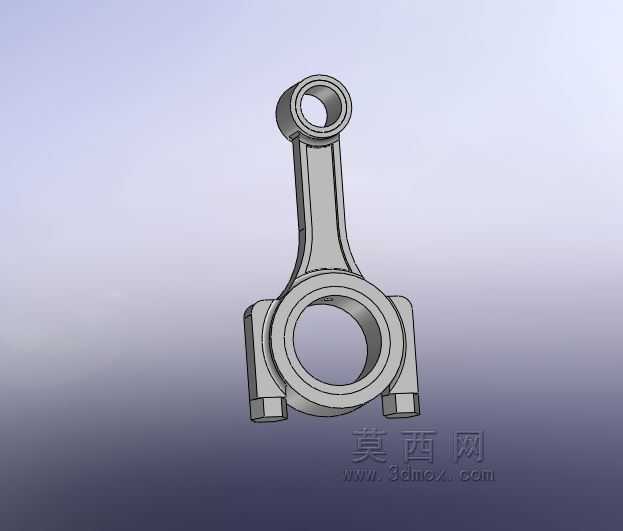

　　这款连杆是往复式动力设备曲柄连杆机构的核心受力构件，主要承担活塞与曲轴之间的运动转换与动力传递职能，在车用内燃机、通用小型汽油机、往复式压缩机等设备中应用广泛，工作过程中需要交替承受气体爆发压力带来的冲击载荷、往复运动产生的惯性拉力，以及高速摆动下的交变弯曲载荷，其结构合理性直接决定动力总成的运行可靠性与服役寿命。从结构设计来看，该连杆采用分体式大头设计，大头端沿曲柄销轴线方向剖分为杆身与连杆盖两部分，通过两侧的螺栓紧固结构实现与曲轴曲柄销的抱紧配合，这种设计能够在不拆解曲轴总成的前提下完成活塞连杆组的装配与检修，适配多数量产动力设备的装配工艺要求；小头端为整体式整圆结构，设计有衬套安装位，工作时通过活塞销与活塞铰接，

　　为降低往复运动惯量，小头端在保证销座承压面积的前提下做了局部减薄处理，避免不必要的质量冗余。杆身部分采用工字形截面设计，这一截面形式能够在相同材料用量下获得更高的抗弯截面模量，兼顾轻量化与结构强度要求，截面尺寸从大头到小头呈平滑过渡，避免截面突变带来的应力集中问题，过渡圆角均做了大圆弧处理，从结构根源上降低交变载荷下的疲劳断裂风险。大头端的结合面采用平切口设计，加工工艺性更好，螺栓安装位设计有定位沉台，能够保证连杆盖与杆身的装配定位精度，避免紧固过程中出现错位导致的曲柄销配合间隙异常。从安装边界来看，小头端内孔尺寸与对应规格的活塞销外径匹配，装配后需要保证活塞销能够在衬套内自由转动，同时控制合适的配合间隙，避免间隙过大产生敲击异响，

　　间隙过小导致润滑不足出现烧蚀；大头端内孔与曲柄销的配合间隙需要严格匹配轴瓦的厚度要求，装配时连杆螺栓需要按照规定的扭矩与转角分步紧固，保证结合面的压紧力均匀，避免工作过程中出现连杆盖松动脱落的恶性故障。在实际工程应用中，这类连杆的选材通常采用调质合金钢，毛坯经模锻成型后再进行调质热处理，获得外韧内强的综合力学性能，大头与小头的内孔需要经过精镗加工，保证尺寸精度与圆柱度要求，杆身表面通常做喷丸处理，引入表面残余压应力，进一步提升构件的疲劳强度。设计过程中需要重点校核几个关键工况的强度：一是活塞处于上止点附近、气缸内爆发压力达到峰值时，杆身承受的最大压缩应力，需要保证不会出现压杆失稳；二是排气行程末端活塞运动到上止点时，

　　往复惯性力达到峰值，杆身承受最大拉力，需要保证大头螺栓的抗拉强度、小头端的结构强度满足安全系数要求；三是高速摆动过程中，杆身承受的交变弯曲应力，需要通过结构优化避免应力集中点的应力幅值超过材料的疲劳极限。此外，连杆的大小头中心距是核心安装尺寸，直接决定发动机的压缩比与活塞行程，设计时需要严格控制中心距的尺寸公差，同时大小头孔的轴线平行度也有严格要求，否则会导致活塞在气缸内出现偏磨，引发拉缸、漏气等故障。在建模过程中，所有的过渡圆角、安装沉台、油道孔（若设计有压力润滑通道）都需要完整还原，不能随意简化，否则后续做有限元强度分析时会出现应力计算失真的问题，无法准确评估结构的可靠性。这类分体式平切口连杆主要适配缸径100mm以内的中小排量动力设备，若应用于大排量高负荷柴油机，通常会将大头切口设计为斜切口形式，降低大头端的横向尺寸，方便从气缸体内拆装，但平切口结构的加工成本更低、装配定位更可靠，在中小功率动力设备中应用占比更高。
