内燃机剖视结构活塞三维设计

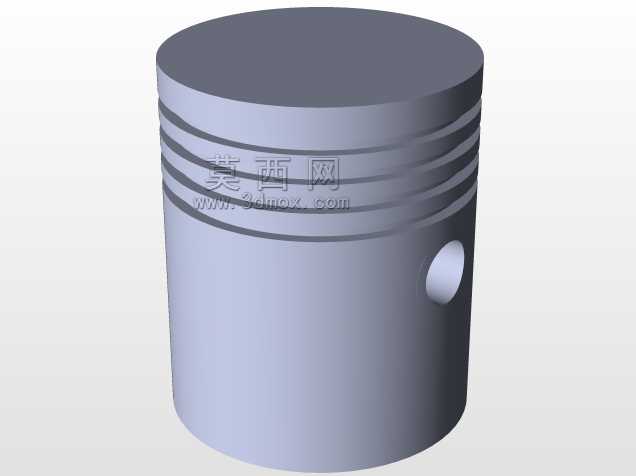

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其结构设计需同时兼顾密封性能、热负荷承载、往复运动惯性控制等多重工程要求。从实际应用场景来看，这类活塞广泛适配小排量四冲程汽油机、通用小型柴油机，覆盖农用机械动力单元、小型发电机组、园林作业动力设备等多个领域，是往复式动力设备中承担能量转换的核心载体。

　　从功能特性维度拆解，该活塞采用剖视结构呈现内部构造，头部设置多道环槽结构，分别对应气环与油环的安装位：上部气环槽用于安装密封气环，阻断燃烧室高压燃气向曲轴箱窜动的路径，保证燃烧室压缩压力满足点火做功要求；下部油环槽配套油环使用，负责刮除气缸壁面多余润滑油，避免机油窜入燃烧室形成积碳，同时在缸壁形成均匀油膜降低摩擦损耗。活塞内部的销座结构采用加厚过渡设计，用于连接活塞销，将燃烧做功产生的推力传递给连杆，进而带动曲轴旋转完成动力输出，销座与活塞本体的过渡区域做了圆弧卸荷处理，可有效降低交变载荷下的应力集中，避免长期往复运动出现疲劳裂纹。

　　设计思路上，该活塞的裙部采用变椭圆型线设计，并非正圆柱结构，这是考虑到活塞工作时头部温度远高于裙部，热膨胀量存在轴向差异，常温下预留的型线偏差可在工作温度达到额定值时，让活塞外圆与气缸壁保持均匀配合间隙，既避免冷启动敲缸，也防止热态下活塞胀死在缸套内。活塞顶部的凹坑结构对应燃烧室形状设计，可配合气缸盖形成合理的挤气涡流，让油气混合更加充分，提升燃烧效率，同时凹坑的边缘做了圆角过渡，减少热应力集中点，降低高温工况下顶部烧蚀的风险。

　　从安装边界与尺寸配合来看，活塞的总高度、环槽位置、销孔中心距都需要与对应缸径的气缸套、连杆小头尺寸严格匹配：销孔内径与活塞销采用过渡配合，装配时需通过热装工艺完成组装，保证工作状态下销与销座无相对窜动；活塞裙部的最大外径与气缸内径保持微米级配合间隙，间隙值需根据缸套材质、活塞热膨胀系数精准计算，间隙过大会导致活塞换向敲击噪音增大、密封性能下降，间隙过小则会出现拉缸故障。环槽的宽度与深度尺寸公差控制在丝级，保证活塞环装入后侧隙、背隙符合设计要求，侧隙过小会导致活塞环卡滞在槽内失去密封能力，侧隙过大则会加剧环槽磨损、引发泵油效应。

　　在实际工程选型与建模过程中，这类活塞的三维结构需要重点还原各部位的过渡圆角、环槽倒角、销座加强筋等细节，这些结构看似微小，却直接影响部件的疲劳寿命与运行稳定性。比如环槽上下端面的平面度要求极高，若平面度超差会导致活塞环密封失效，燃气下窜引发动力不足；销孔内部的润滑油槽设计，可让压力机油进入销与销座的配合面，形成润滑油膜降低磨损，避免活塞销在高温高负荷下出现抱死故障。不同于定制化非标部件，这类通用动力活塞的结构参数经过多代迭代验证，各部位尺寸比例已经形成成熟的设计规范，建模时可参考同缸径成熟机型的参数比例，结合具体应用场景的功率、转速要求调整顶部凹坑深度、环槽数量、裙部长度等参数，保证设计出的活塞可直接适配现有通用动力机型的安装接口，无需对气缸、连杆等配套部件做额外修改。
