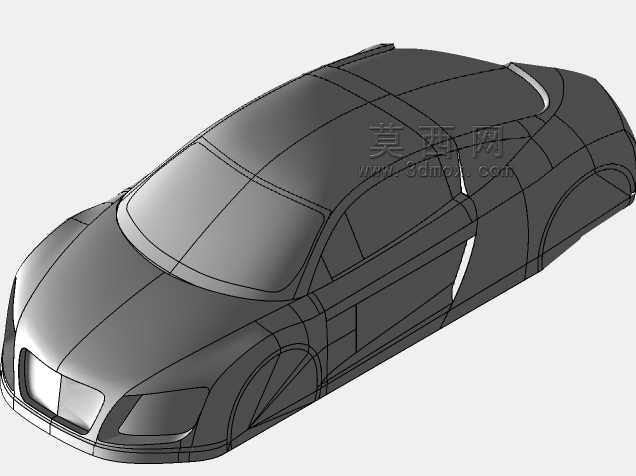

奥迪R8跑车车身曲面结构三维设计

　　本次呈现的奥迪R8车身曲面结构，是面向高性能跑车开发阶段的外覆盖件核心数模，在整车开发流程中，车身外曲面的精度直接决定后续风阻系数验证、内外饰件匹配、冲压模具开发、总装焊装夹具定位的全链路可行性。从实际工程应用场景来看，该数模可用于跑车造型评审阶段的油泥模型逆向校核，也可作为高校车辆工程专业曲面建模教学的参考案例，同时能为改装厂商开发外观套件提供基础安装基准，避免从零开始搭建曲面带来的基准偏差。

　　从设计思路层面拆解，该车身曲面完全遵循中置引擎跑车的比例逻辑：前悬长度做了严格压缩，将A柱下支点尽量前移以拓展驾驶舱横向空间，同时为前舱预留出制动散热、转向机构布置的安装边界；车顶线条从B柱位置开始快速下坠，与后轮拱上方的肩线自然融合，既保证了中置引擎舱的散热进气开口面积，也让尾部气流可以沿着曲面快速剥离，降低高速行驶时的尾部升力。建模过程中所有曲面都做了G2连续处理，相邻曲面的曲率偏差控制在0.05度以内，避免后续冲压环节出现面褶皱、反光畸变等外观缺陷，同时在轮拱位置预留了3mm的安装间隙，适配不同规格的运动轮胎与悬架跳动行程，防止极限转向工况下轮胎与轮眉发生运动干涉。

　　在功能特性层面，该车身数模已经预留了所有外附件的安装定位点：前保险杠位置的牌照安装面、大灯安装卡扣位、前唇扰流板的螺栓过孔都做了沉台处理，保证安装后附件与曲面齐平无突兀凸起；侧围位置的车门分缝线沿着曲面特征线布置，既降低了密封条的装配难度，也能减少高速行驶时的风噪传入；侧后方的进气口曲面做了内收导流设计，引导气流直接导向后方的散热器与制动系统，避免气流在轮拱位置形成紊流增加行驶阻力。车身侧围的腰线采用了渐消面处理，从前翼子板后方开始隆起，贯穿车门把手位置后逐渐融入后轮拱曲面，既强化了整车的肌肉感视觉效果，也能在发生侧面轻微剐蹭时减少漆面损伤面积，降低后期维修成本。

　　从安装边界与尺寸控制来看，该车身数模的整体宽度控制在1940mm以内，符合常规乘用车的道路通行宽度要求，车门开口的上下高度差控制在120mm，保证驾乘人员上下车时的头部空间充裕，同时门槛位置的曲面做了内收处理，避免上下车时裤腿蹭到侧裙积灰。前风挡的倾斜角度设定为28度，在保证低风阻的同时，也预留了雨刮器的安装摆动空间，不会出现雨刮工作时刮到A柱饰板的问题。尾部的上翘鸭尾角度经过反复调整，在120km/h时速下可以提供约18kg的下压力，无需额外加装大尺寸尾翼就能满足日常高速行驶的稳定性需求，同时也不会遮挡后方驾驶员的行车视野。

　　在实际工程验证环节，该曲面数模可以直接导入CAE软件做外流场仿真分析，通过调整曲面局部曲率就能快速验证风阻系数的变化，无需重新制作油泥模型，大幅缩短造型迭代周期；同时曲面的分块逻辑完全遵循量产车的冲压工艺要求，每一块外覆盖件的拉延深度都控制在80mm以内，避免冲压过程中出现板材拉裂的问题，所有特征线的圆角半径都不小于3mm，既满足冲压成型的工艺要求，也能降低行人碰撞时的伤害值，符合现行的机动车安全碰撞标准。针对改装场景，该数模的侧裙、前唇、尾翼位置都预留了通用的安装孔位坐标，改装厂商可以直接基于该基准开发碳纤维外观套件，无需反复扫描实车调整安装点，大幅缩短改装件的开发周期。
