轴类带键销接合传动结构三维设计

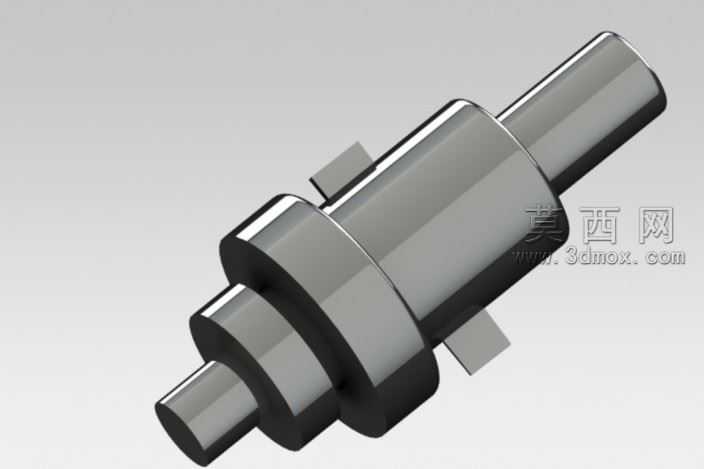

本作品为销接合传动轴结构的三维建模成果，建模阶段以机械连接的实际装配逻辑为核心依据，首先完成阶梯轴主体的轮廓构建，按照轴段的功能分区依次绘制不同直径的轴段回转轮廓，通过回转特征生成轴的基础基体，保证各轴段的同轴度公差符合传动件的装配要求。针对销接合的核心连接结构，在对应轴段位置精准绘制键槽与销孔的定位草图，通过拉伸切除特征完成槽体与孔位的加工特征构建，确保键槽的对称度、销孔的位置度完全符合机械连接的配合标准，后续在轴身对应位置装配平键连接结构，还原销接合的实际装配关系。材质配置阶段，为整体结构赋予合金钢材质，通过调整材质的金属粗糙度、反射率参数，还原金属轴类零件经过机加工后的表面质感，对轴段的台阶端面、键槽侧壁等位置做细微的倒角与圆角处理，还原真实机加工零件的工艺细节，避免尖锐棱边不符合实际加工逻辑。渲染阶段采用柔和的工业产品布光方案，通过主光源勾勒轴体的圆柱轮廓，辅助光源补亮键槽与轴肩的暗部细节，让整体结构的层级关系清晰呈现，各轴段的直径差异、键的突出高度、销接合的配合间隙都能直观展现。设计思路上围绕销接合的传动功能展开，阶梯轴的各段直径依次匹配不同的装配需求，两端的细轴段用于配套轴承或传动轮的安装，中间的粗轴段承担主要的扭矩传递作用，平键与轴身的配合结构实现周向固定，保证扭矩传递过程中不会发生相对转动，整体结构简单紧凑，装配逻辑清晰，完全符合机械传动中销接合连接的实际应用场景，可用于机械原理教学演示、传动结构方案验证等场景，建模过程中所有特征均采用参数化绘制，可根据实际传动需求调整轴段长度、直径、键槽尺寸等参数，具备较强的可修改性。
