手摇式便携手动砂轮打磨装置结构

　　这款手动驱动的砂轮打磨结构，核心定位是无外接动力场景下的轻量磨削作业，在野外设备抢修、无供电的小型加工工位、家用五金维护、教学实训演示等场景中，能够替代电动角磨机、台式砂轮机完成小型工件的刃口修磨、毛刺去除、表面粗抛工序，不需要布设供电线路，也不存在电动设备的漏电、碳刷磨损、电机过载烧损等问题，整体结构紧凑，单手即可握持操作，也可通过底座预留的夹装结构固定在工作台边缘、槽钢支架甚至木质工位面上，拓展成固定式小型磨削工位，适配不同作业场景的使用需求。

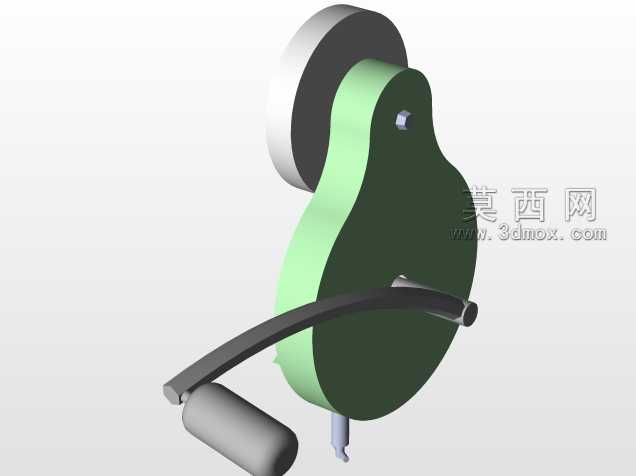

　　从传动结构设计来看，整套机构采用10:1的定传动比齿轮减速结构，摇臂输入的低转速大扭矩，通过内部啮合的齿轮组传递到砂轮主轴，最终输出适配磨削作业的线速度，既保证手动摇动摇臂时的施力手感顺畅，不会出现传动比过大导致摇臂负载过重、操作费力的问题，也能避免传动比过小导致砂轮转速不足、磨削效率低下、容易卡滞的情况。摇臂采用弧形弯折的结构设计，握持端做了球形圆滑处理，转动摇臂时手腕的活动轨迹更符合人体工学，长时间操作也不容易出现肌肉酸胀的情况，摇臂与输入轴的连接位置做了防松定位，避免反复正反转操作时出现连接松脱的问题。

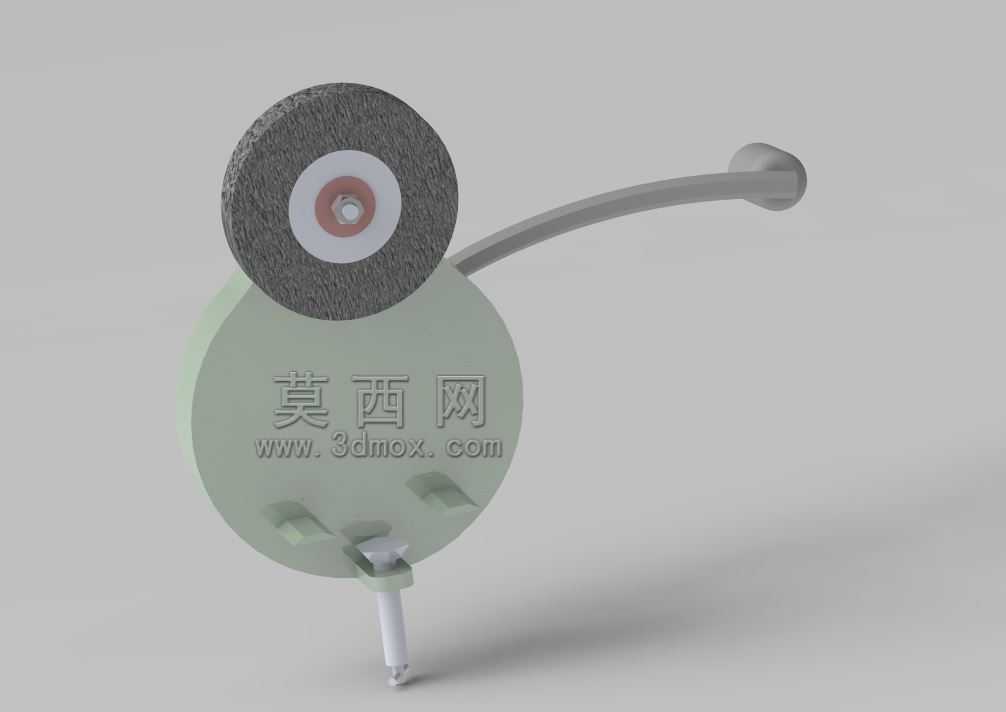

　　砂轮部分采用通用规格的平行纤维增强砂轮片，中心通过带法兰的锁紧螺母固定在主轴输出端，法兰盘的压紧面做了平行度公差控制，保证砂轮片安装后端面跳动量控制在合理范围内，避免高速转动时出现砂轮晃动、磨削面不平整的问题，同时锁紧结构支持快速拆装，当砂轮片磨损到极限尺寸后，不需要专用工具即可完成砂轮片的更换，适配不同粒度的砂轮片，满足粗磨去毛刺、细磨修刃口的不同作业需求。砂轮外侧的防护罩做了半包围结构设计，能够阻挡磨削过程中飞溅的磨屑和磨料颗粒，避免碎屑飞溅伤到操作人员，防护罩的开口角度经过优化，既保留足够的操作空间接触工件，也能覆盖大部分飞溅轨迹，提升操作安全性。

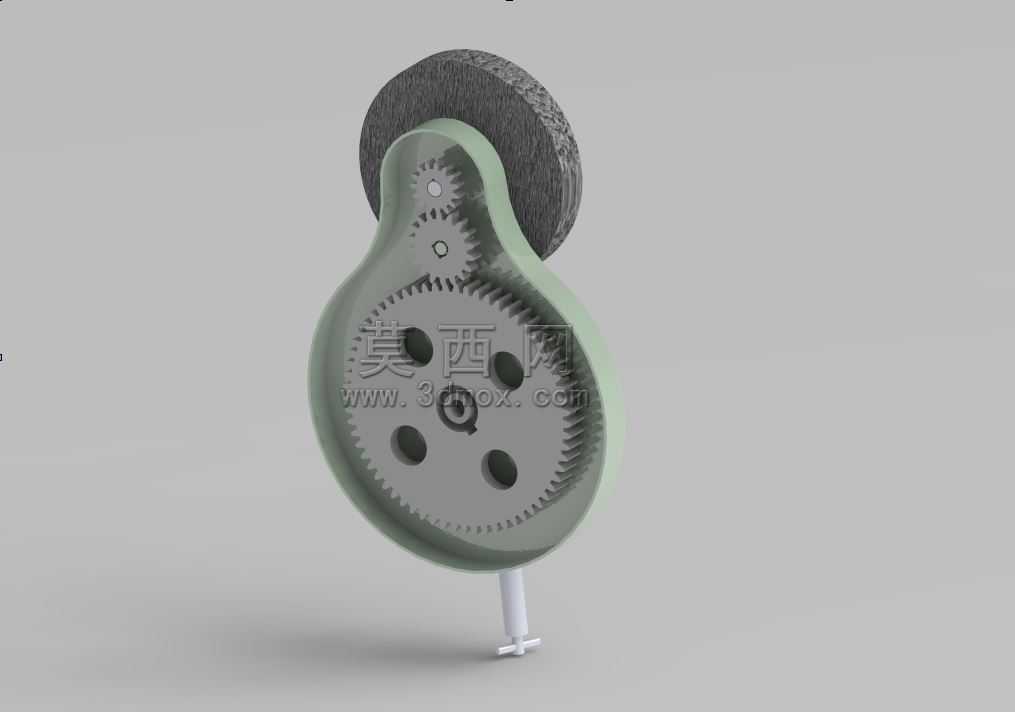

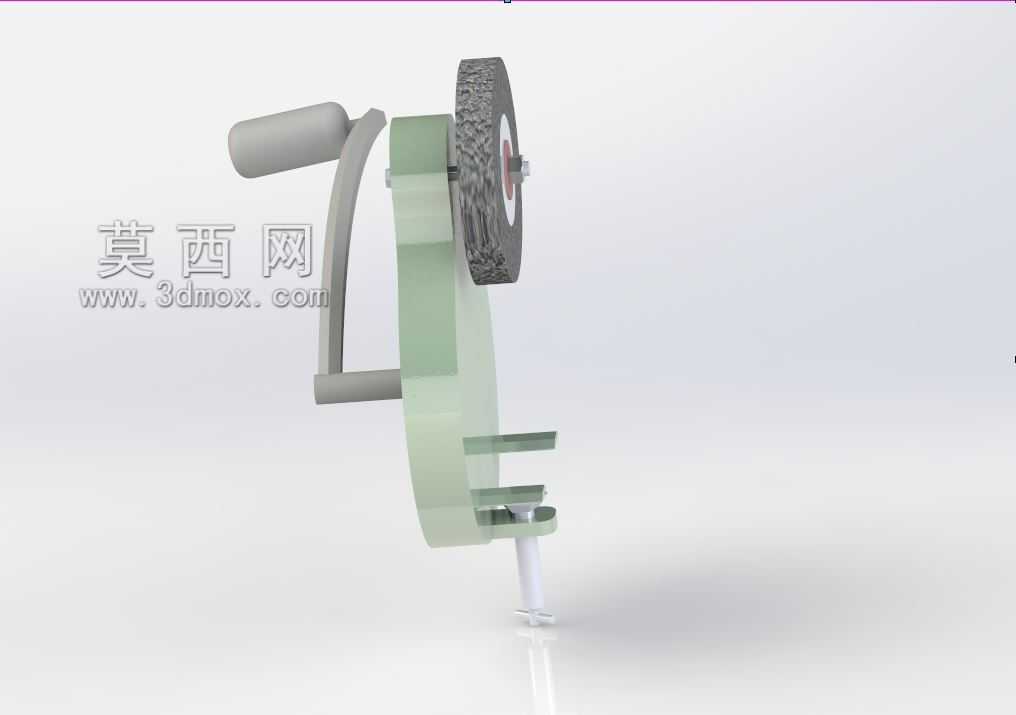

　　底座部分是整套结构的承载主体，内部集成了整个齿轮传动腔，传动腔的壳体采用一体化成型结构，齿轮轴的安装孔位做了同轴度公差约束，保证齿轮啮合时间隙均匀，不会出现卡滞、偏磨的问题，传动腔预留了润滑脂加注空间，出厂时填充适配的润滑脂即可满足长期使用需求，不需要频繁维护。底座下方伸出的定位柱与两侧的卡扣结构，是专门为台装固定设计的，当需要固定使用时，可通过卡扣卡在工作台边缘的预留槽位，或者通过C型夹配合定位柱将整个装置压紧在工作台面上，固定后整体刚性足够，承受磨削时的侧向压力不会出现移位、晃动的情况；如果需要手持便携使用，可直接握持底座的圆弧外壁，底座外壁做了防滑的平面结构，握持时不易打滑，操作稳定性更好。

　　从安装边界尺寸来看，整套装置收拢摇臂后的整体轮廓尺寸小巧，可放入普通的工具背包甚至大号工具腰包中，外出携带不会占用过多空间，固定安装时只需要预留直径略大于底座的安装平面，周边留出摇臂转动的空间即可，不需要复杂的安装基础，对工位的适配性极强。在实际使用过程中，针对不同的磨削对象，可通过控制摇臂的转动速度调整砂轮的线速度：修磨刀具刃口时可降低摇臂转速，保证磨削量可控，避免刃口退火；去除铸件、冲压件的飞边毛刺时可加快摇臂转速，提升磨削效率。整套结构没有易损的电子元件，所有传动部件都是纯机械结构，耐磕碰、耐环境温度变化，在潮湿、多粉尘的恶劣作业环境下也能稳定工作，不会像电动工具那样因为粉尘进入电机导致故障，维护成本极低，只需要定期检查齿轮润滑情况、砂轮片磨损情况即可长期使用。

　　在结构设计的细节上，主轴位置做了简单的防尘结构，避免磨削产生的细磨料进入轴承位置，加剧轴系的磨损，延长整套机构的使用寿命；所有外露的边角都做了圆角钝化处理，没有尖锐的毛刺棱角，携带和操作时不会划伤手部；摇臂在不使用时可以转动到贴合底座的位置，减少收纳时的占用空间，也避免摇臂突出勾挂其他工具或物品。这套结构除了直接用于磨削作业外，也可以作为机械原理教学的演示模型，直观展示定比齿轮传动、手动驱动机构的工作逻辑，帮助初学者理解机械传动的基本原理，也可作为小型手工DIY加工的配套工具，满足手工制作过程中的小型磨削需求。
