NASA月表采样专用铁锹结构设计

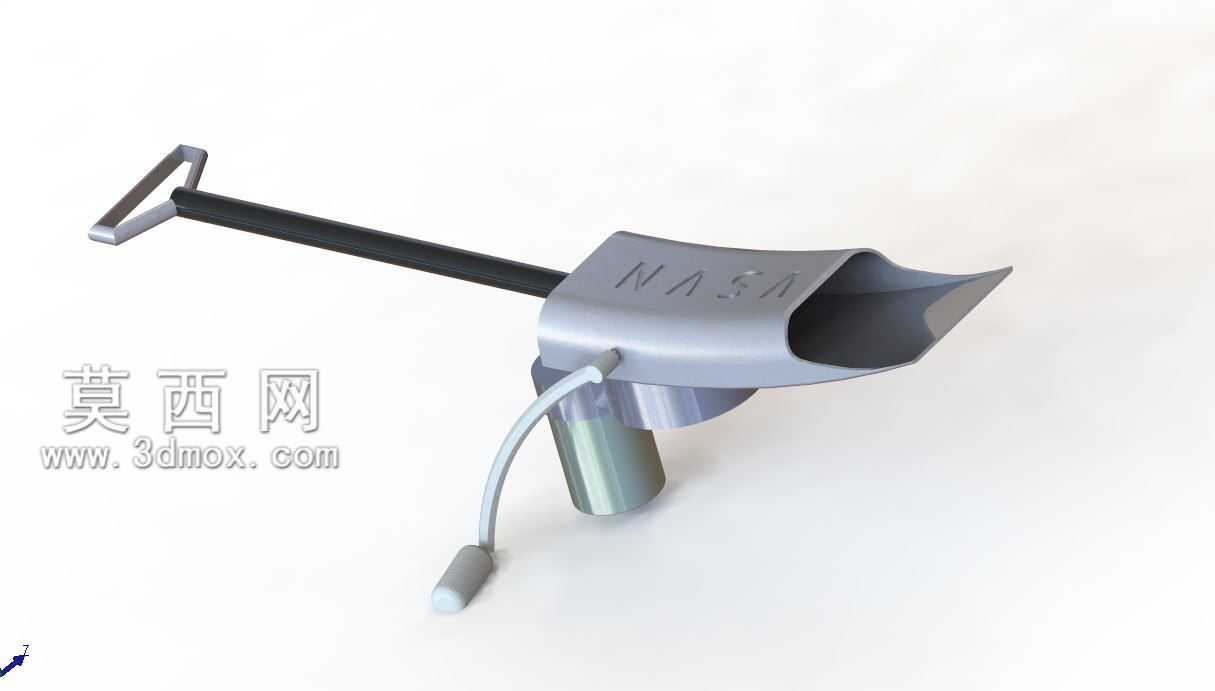

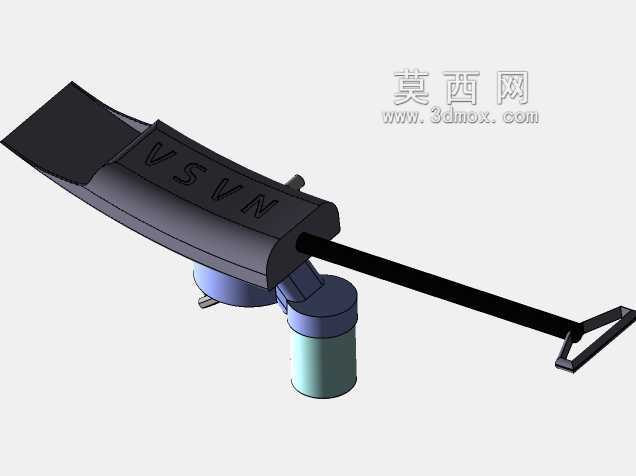

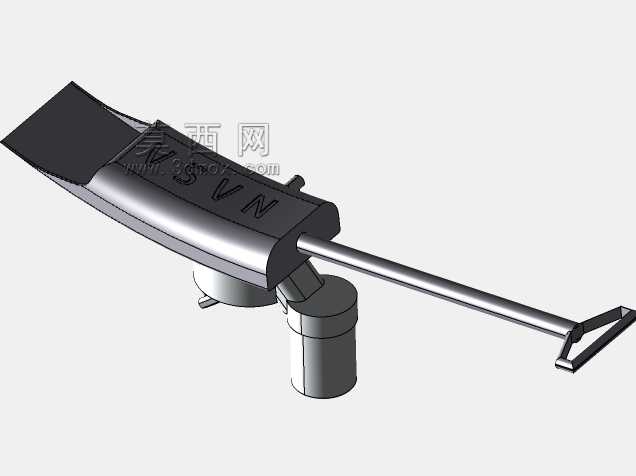

　　这款面向地外天体表层采样作业的手持工具，核心应用场景为月球表面无人/有人探测任务中的月壤、月岩碎屑样本采集作业，适配低重力、高真空、极端温差的月表作业环境，可由单个作业人员双手协同完成全套采样操作，无需额外外接动力源，完全依靠手动操作完成样本的舀取、筛分、暂存全流程，适配航天出舱活动时长受限、操作容错率低的实际作业要求。从实际作业用途来看，该工具区别于常规地面铁锹的单一铲取功能，整合了样本舀取、粒径筛分、密封暂存三类核心功能，可在单次采样作业中完成不同粒径月壤组分的分离，避免大粒径岩块混入细粒月壤样本影响后续在轨或地面分析精度，同时自带的密封存储结构可减少样本在转移过程中的洒落损耗，适配低重力环境下物料易漂浮飘散的作业特性。

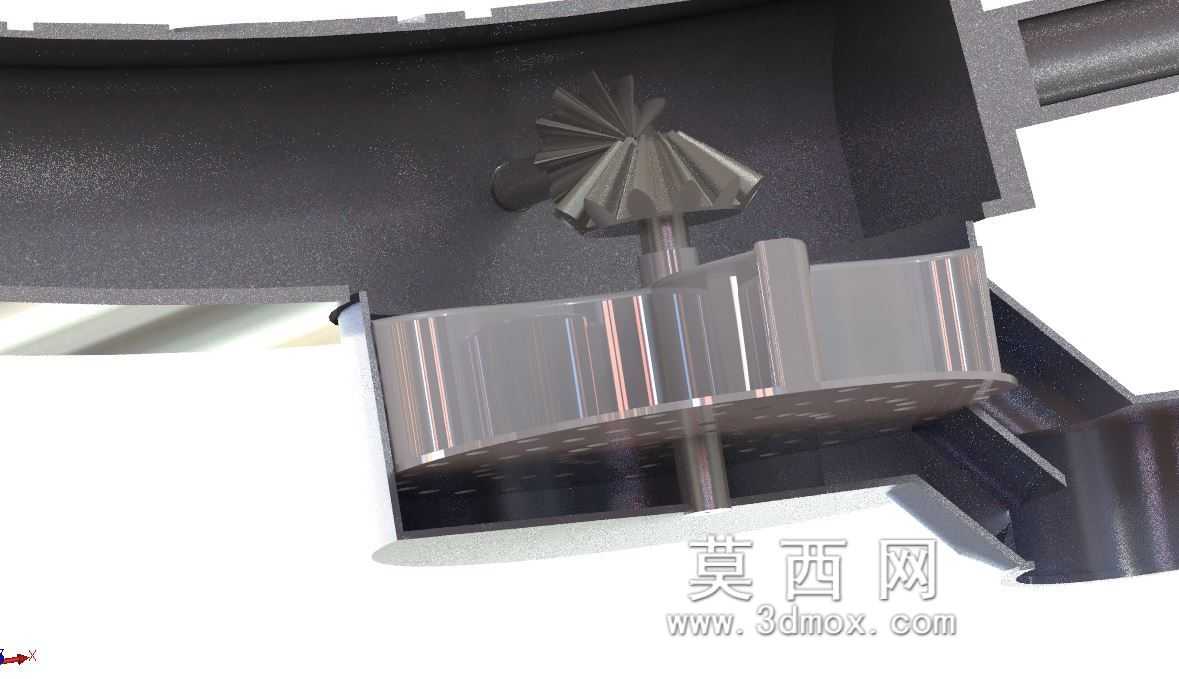

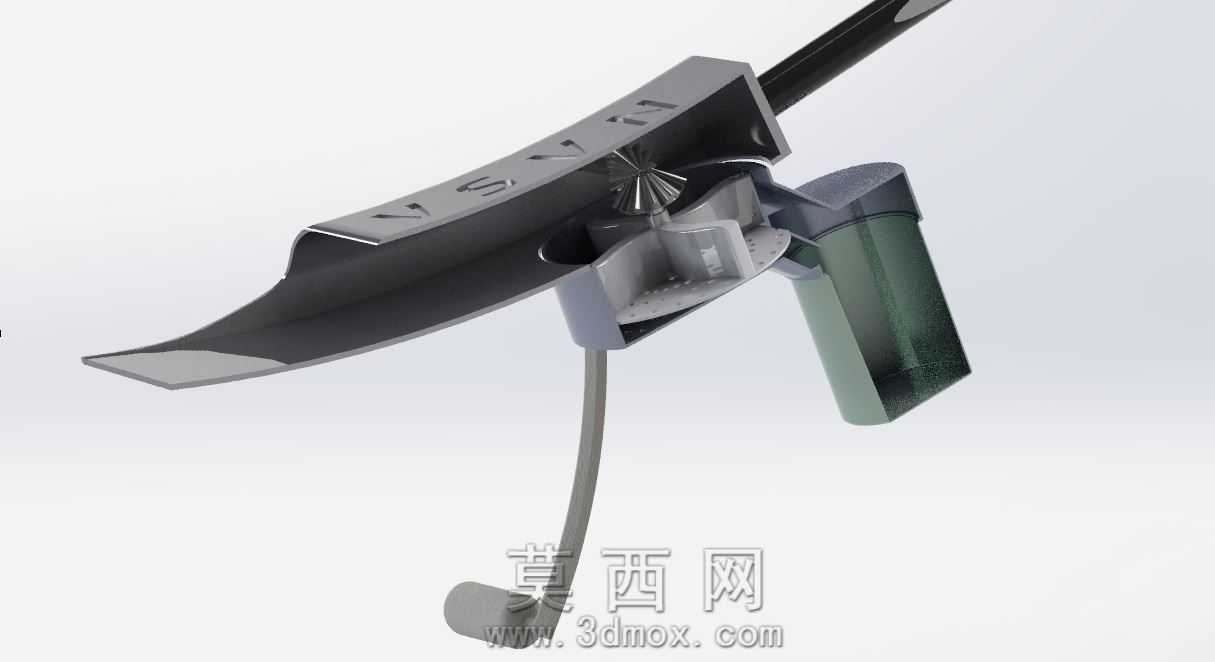

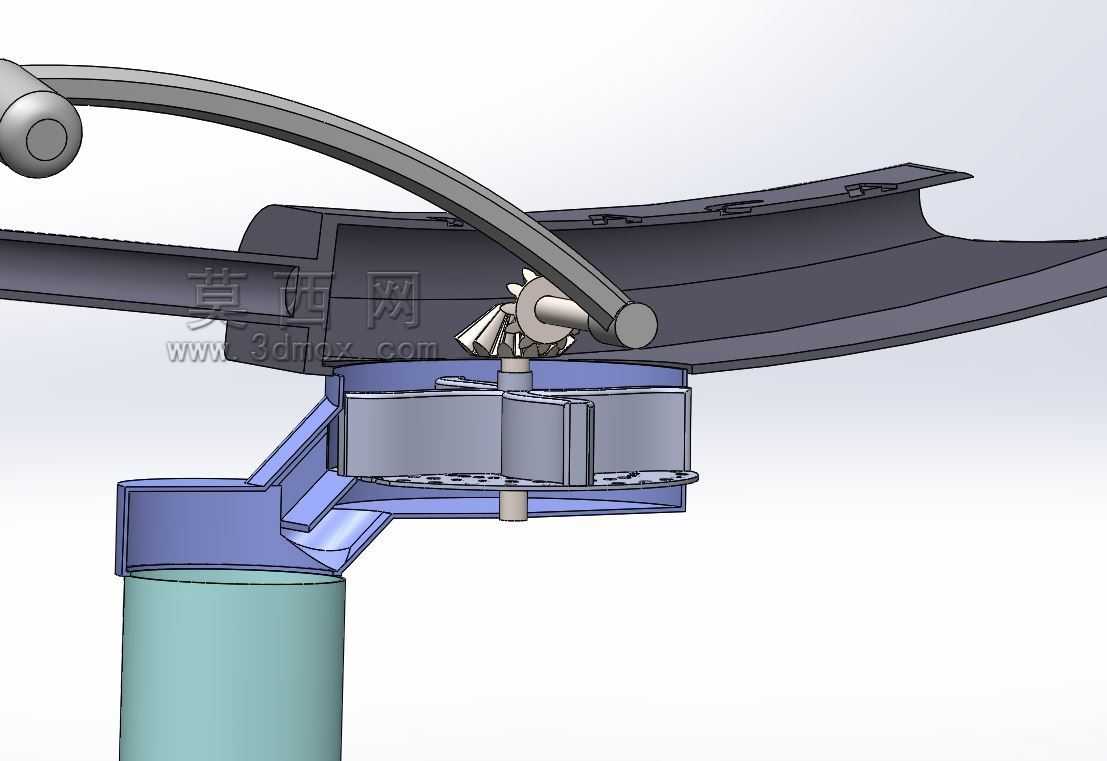

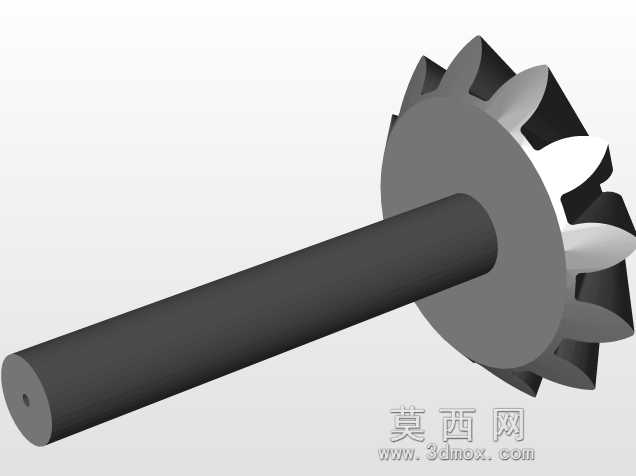

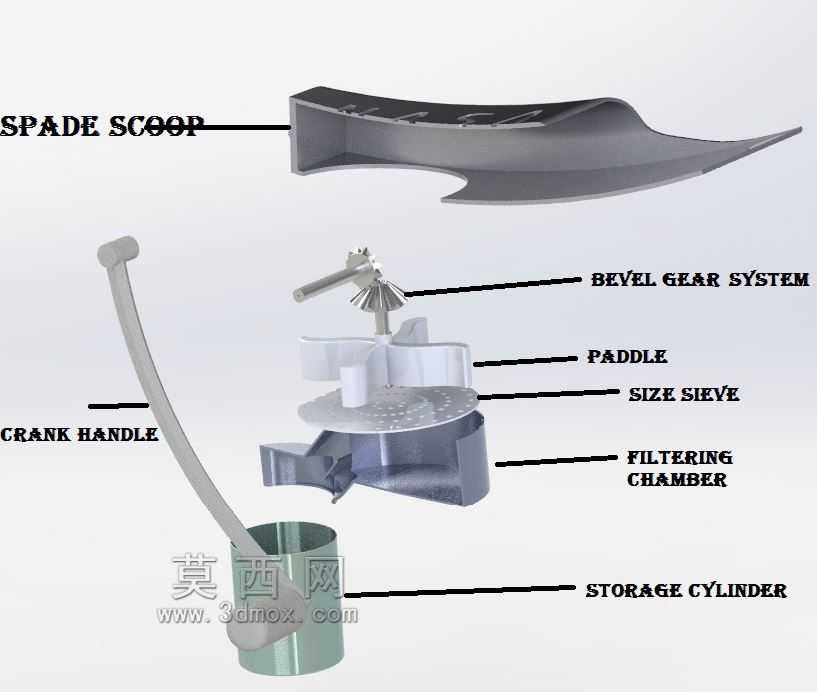

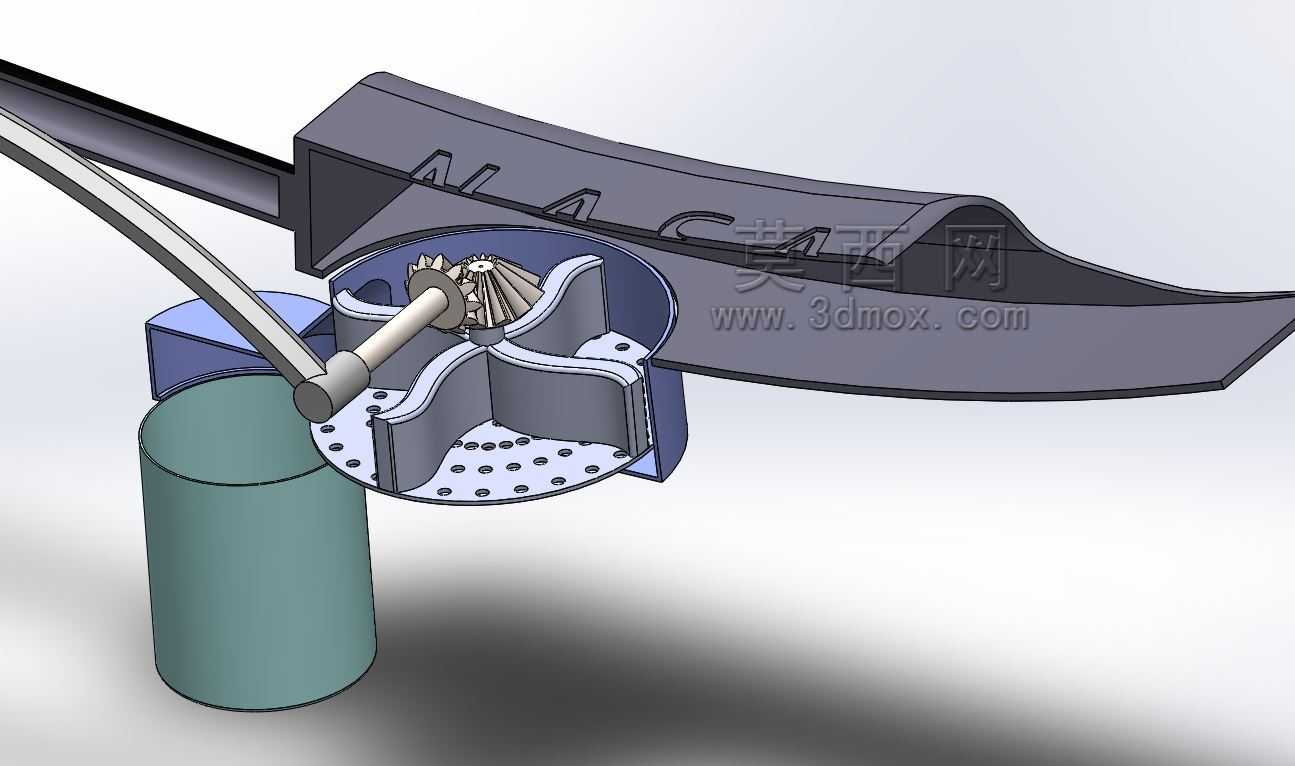

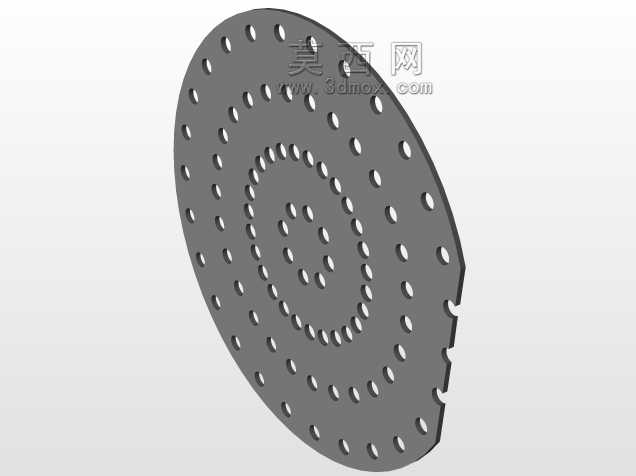

　　从功能特性层面拆解，工具的铲头部分做了特殊的曲面构型设计，铲头边缘做了薄化处理，可顺利切入压实度较高的月表风化层，单次舀取的样本量经过精准核算，匹配单人双手操作的施力上限，避免低重力环境下操作力矩过大导致人员姿态失稳；铲头后方集成的过滤筛分结构，通过内置的锥齿轮传动组带动桨叶转动，无需额外动力输入，仅通过侧方曲柄的手动旋转即可带动筛分结构运转，将舀入的样本推送过筛网，完成细粒月壤与岩块碎屑的分离，分离后的岩块碎屑会直接进入独立的储存筒内，细粒月壤则填充储存筒剩余空间，待单个储筒装满后可直接拆卸密封，更换新的储筒即可继续作业，无需额外携带多套采样工具，大幅降低出舱作业的载荷重量。设计思路上，整体构型完全围绕航天作业的轻量化、高可靠性、

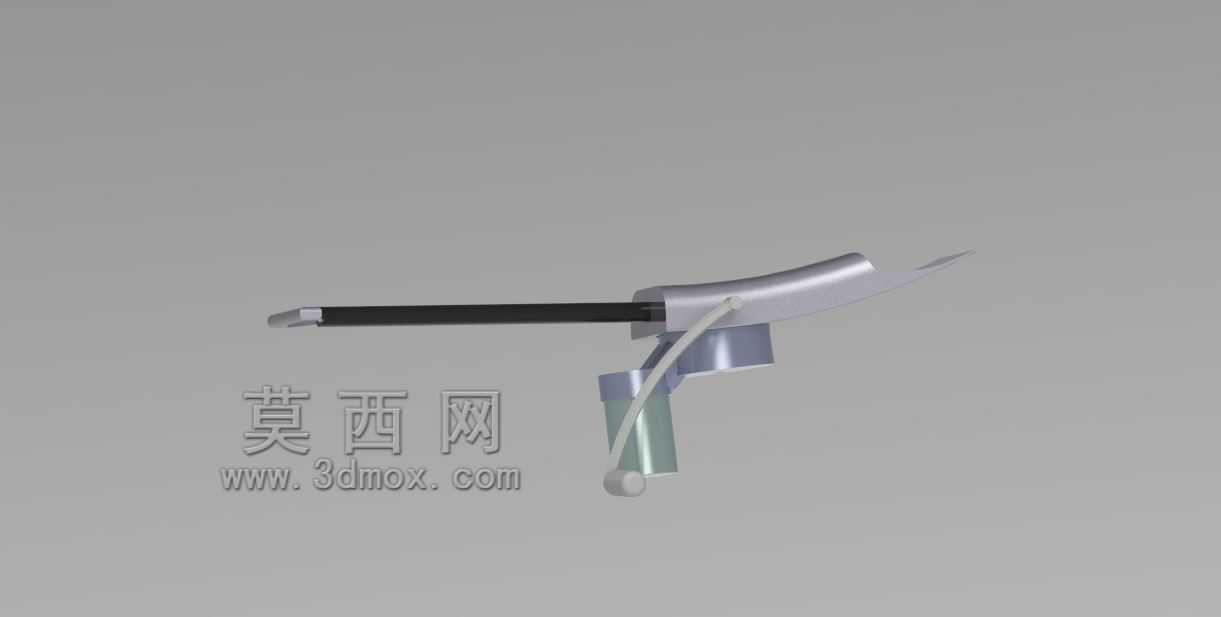

　　易操作三个核心要求展开，整体长度控制在单人站姿操作的舒适区间，总重量经过多轮拓扑优化控制在极低水平，不同部件根据受力工况匹配对应材料：直接接触月壤、承受铲取冲击力的铲勺部分采用高强度铝合金材质，兼顾轻量化与抗冲击、耐磨损性能；需要人员握持操作的主手柄、曲柄手柄以及把手部分采用低密度工程聚合物材质，降低整体重量的同时，可适配航天服手套的操作触感，减少操作时的滑脱风险；传动结构做了全密封处理，避免月壤微细颗粒进入齿轮啮合间隙导致卡滞，适配月表高粉尘的作业环境。从外形尺寸与安装边界来看，工具全长适配单人双手操作的力臂分布，主手柄长度匹配单手握持的舒适范围，侧方曲柄的旋转半径经过核算，不会在操作过程中与航天服关节、背包等出舱装备产生干涉，

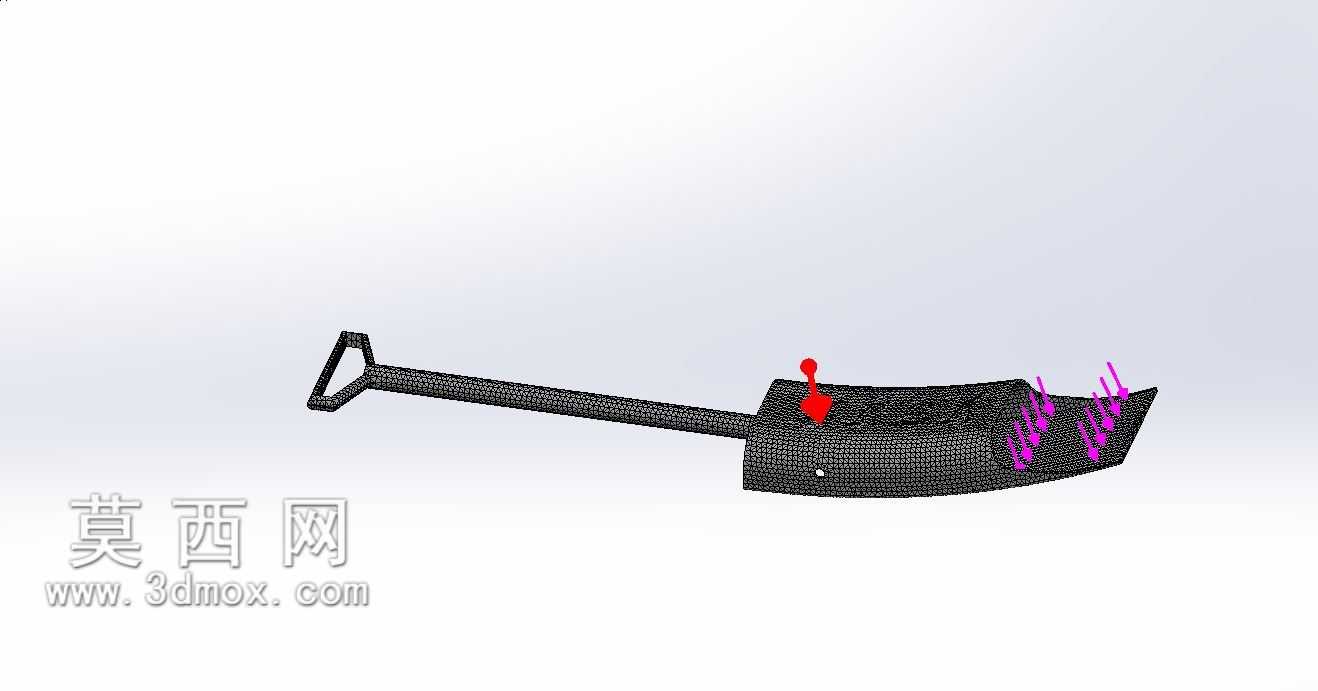

　　储筒采用快拆接口设计，接口处的密封结构无需额外工具即可完成拆装更换，操作动作全部可通过戴航天服手套的双手完成，无需要精细操作的细小零件，避免出舱作业时零件脱落遗落成为太空垃圾。作业流程上，操作人员单手握持主手柄控制铲头切入月表舀取样本，另一只手转动侧方曲柄带动内部筛分结构运转，筛除的大粒径岩块直接进入储筒，细粒月壤填充剩余空间，储筒装满后直接拆下密封，将备用储筒对接至接口即可继续采样，整套操作流程无需额外辅助工具，可在短时间内完成多份样本的采集作业，适配出舱活动时间紧张的任务特性。结构强度层面，针对铲取作业的受力工况做了专项应力校核，可承受铲取高密度月壤时的冲击载荷，不会出现塑性变形，各连接部位的强度经过冗余设计，避免操作过程中出现结构断裂失效，所有棱角位置都做了圆弧钝化处理，避免操作过程中剐蹭航天服外层防护材料，降低出舱作业的安全风险。
