手持式便携照明手电筒结构设计

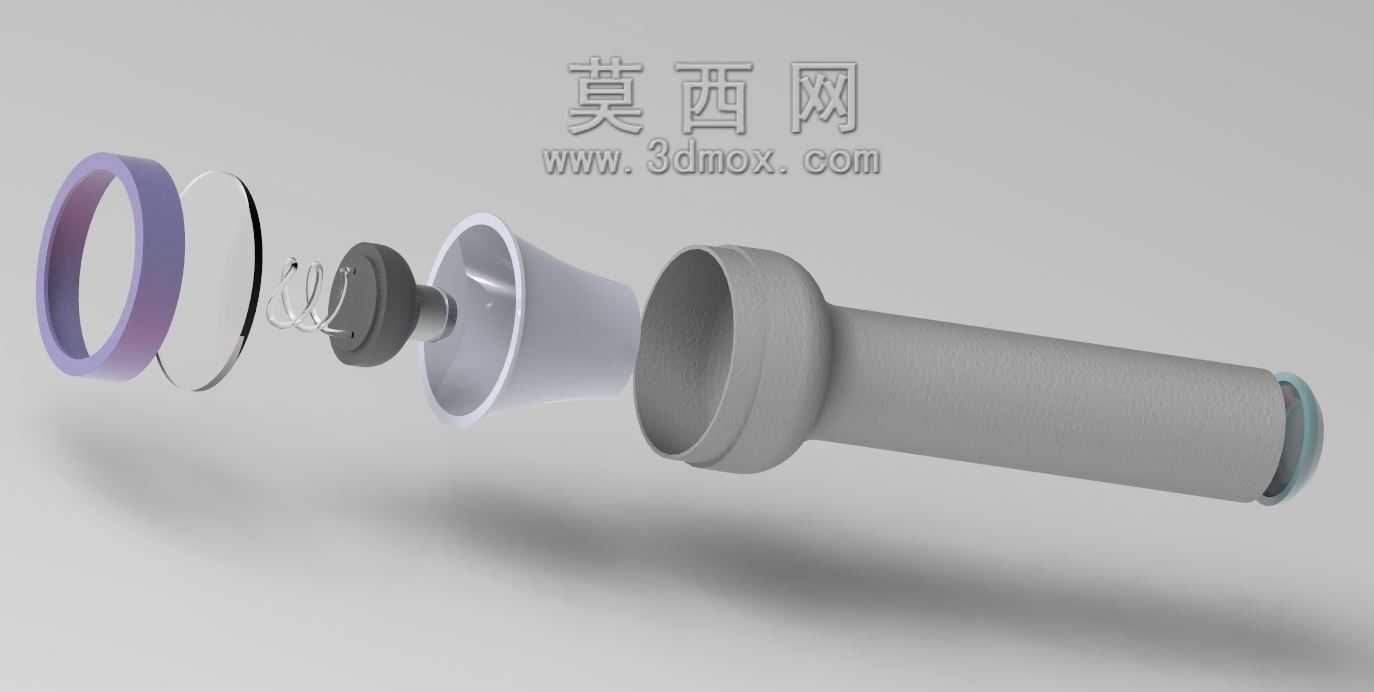

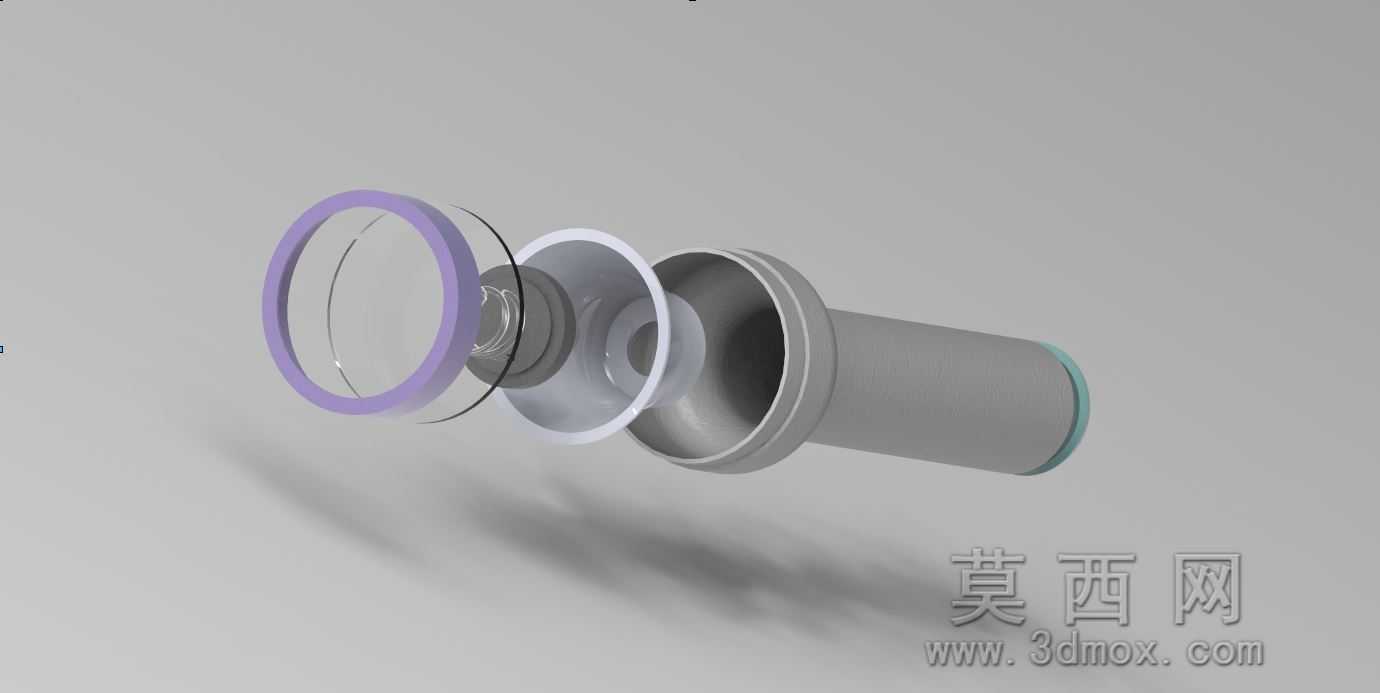

　　这款手持照明设备的结构设计，核心围绕日常便携照明的实际使用场景展开，覆盖户外临时作业、家庭应急照明、狭小空间检修等多类使用需求，整体结构采用分段式装配逻辑，从灯头透光组件、反光聚光结构、灯座固定段到筒身握持腔体依次排布，各部件之间通过止口配合实现定位，无需额外复杂连接件即可完成基础装配，兼顾生产组装效率与后期维护拆卸的便利性。

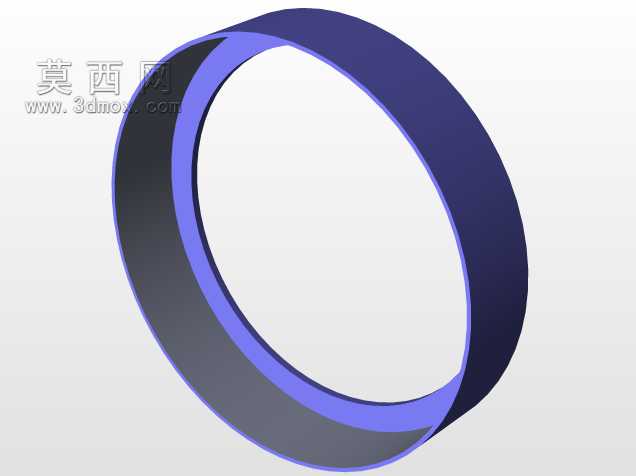

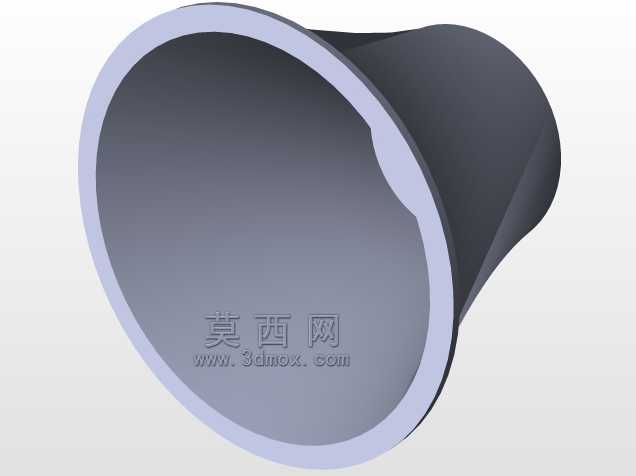

　　从功能特性来看，前端透光件采用环形压圈固定，压圈与灯头壳体之间预留密封槽位，可加装橡胶密封圈实现基础防尘防泼溅，适配户外小雨环境下的临时使用需求；透光件内侧设置金属反光杯，杯面采用抛物面曲率设计，可将光源发出的散射光线聚拢成定向光束，在无额外辅助透镜的情况下实现10米范围内的有效照明，满足日常近距离照明的照度要求。灯座部分预留了光源安装位与电极接触结构，同时在灯座与筒身衔接的位置，专门预留了走线孔位与内部腔体空间，可容纳驱动电路、电池接触弹片等电气部件，无需额外在筒壁上开槽走线，避免破坏筒身整体结构强度。

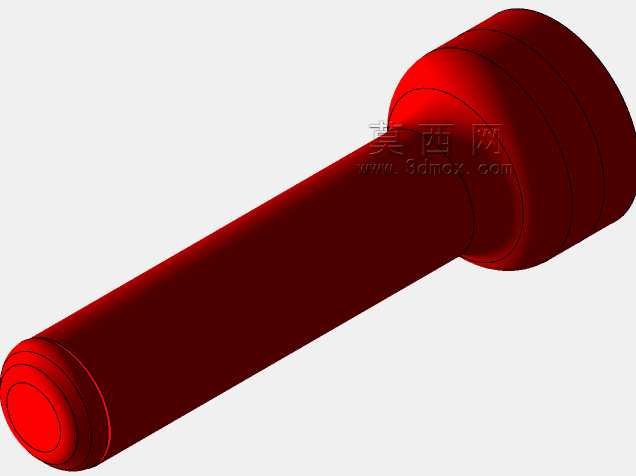

　　筒身部分采用等直径圆柱结构设计，外径尺寸适配成年人手掌握持弧度，表面无需额外做防滑纹即可实现稳定握持，筒身内部为通腔结构，可兼容常规型号的干电池或小型充电电池，电池装入后通过尾部的端盖实现压紧固定，端盖与筒身采用螺纹配合，拧紧后可实现筒身尾部的密封，同时端盖内部预留弹簧安装位，可通过弹簧压力保证电池电极与灯座触点的稳定接触，避免使用过程中因晃动出现接触不良、灯光闪烁的问题。

　　设计过程中优先考虑了零部件的加工工艺适配性，所有塑料结构件均采用拔模斜度设计，壁厚控制在均匀的1.5-2mm区间，避免注塑过程中出现缩痕、缺料等成型缺陷；金属部件如反光杯、电极弹片均采用冲压成型工艺，无需复杂机加工即可批量生产，有效控制整体制造成本。各部件之间的配合公差按照IT12级精度设定，既保证装配时的顺畅度，又不会出现配合间隙过大导致的部件晃动问题。

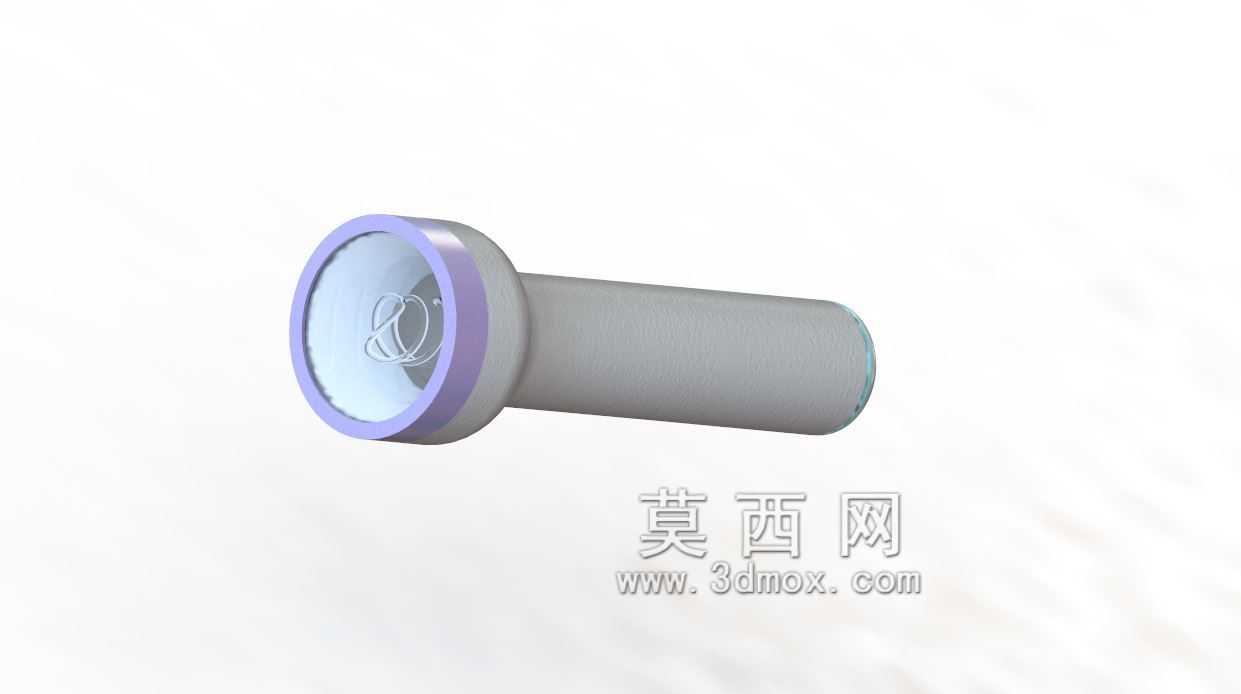

　　从安装边界来看，整灯装配完成后总长度控制在单手握持的舒适区间，最大外径不超过50mm，可轻松放入常规裤兜、工具包侧袋中携带，不会占用过多收纳空间；灯头部分的外径略大于筒身，既可以实现光束的有效聚拢，又能在放置时起到防滑挡边的作用，避免手电筒从倾斜的工作台面滚落。各分段部件的衔接处均做了圆角过渡处理，没有尖锐棱角，握持使用时不会硌手，也避免携带时刮蹭衣物或工具包内衬。

　　在结构可靠性设计上，灯头与筒身的衔接位置设置了限位台阶，装配时拧到限位位置即可实现精准定位，不会出现过拧导致的螺纹滑牙问题；透光件压圈采用细牙螺纹与灯头连接，拧紧后可将透光件、反光杯牢牢压紧在灯座定位面上，即使受到轻微磕碰也不会出现部件移位导致的光斑偏移问题。内部走线的孔位均做了倒角处理，避免穿线时尖锐的孔边割破导线绝缘层，造成短路故障；电池腔内壁设置了导向筋条，装入电池时可引导电池沿正确方向滑入，避免电池装反导致的电路损坏。
