六缸气动径向动力输出装置结构设计

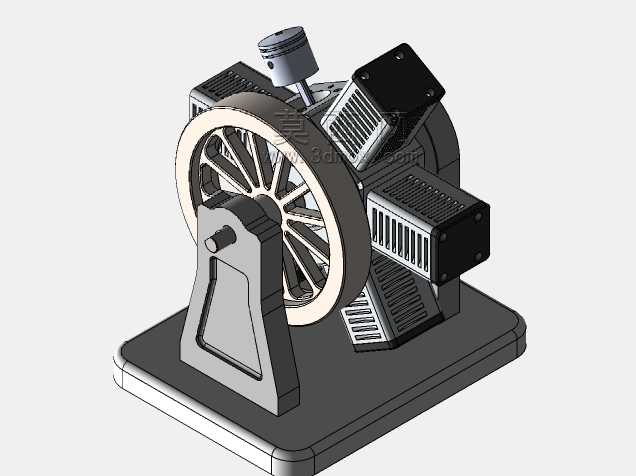

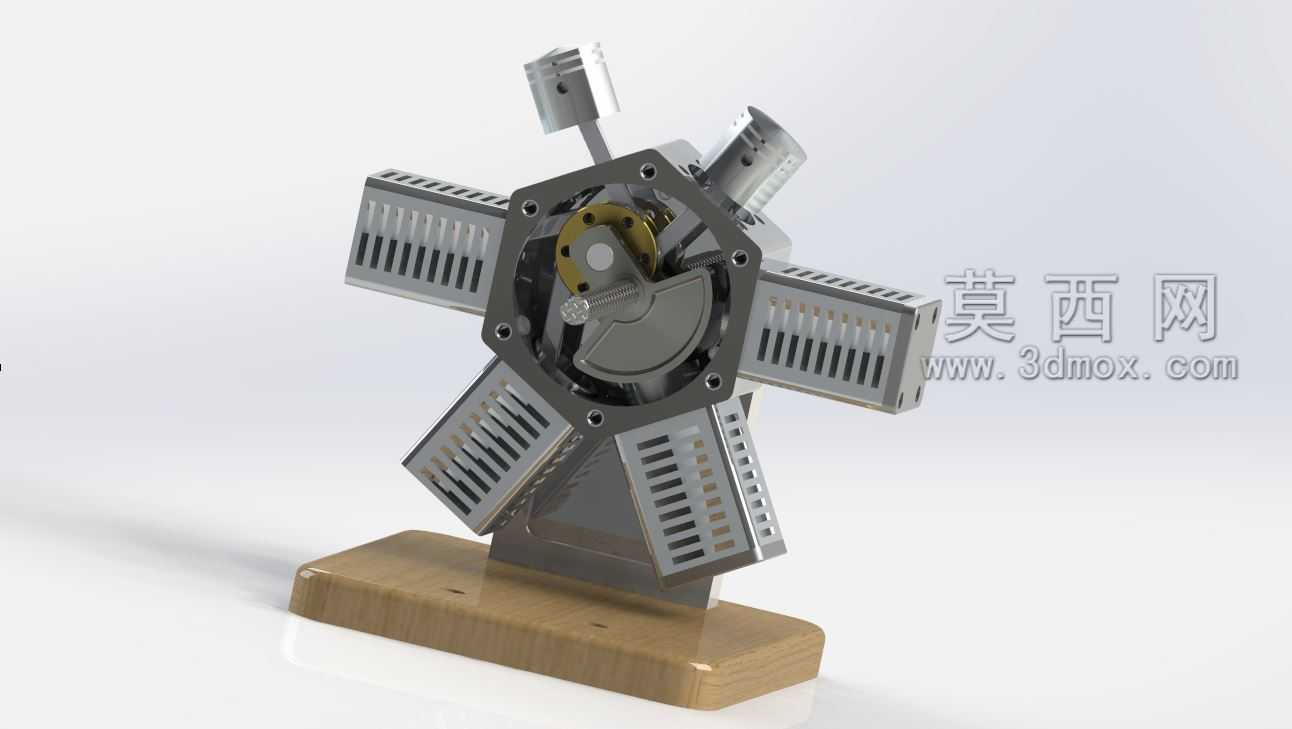

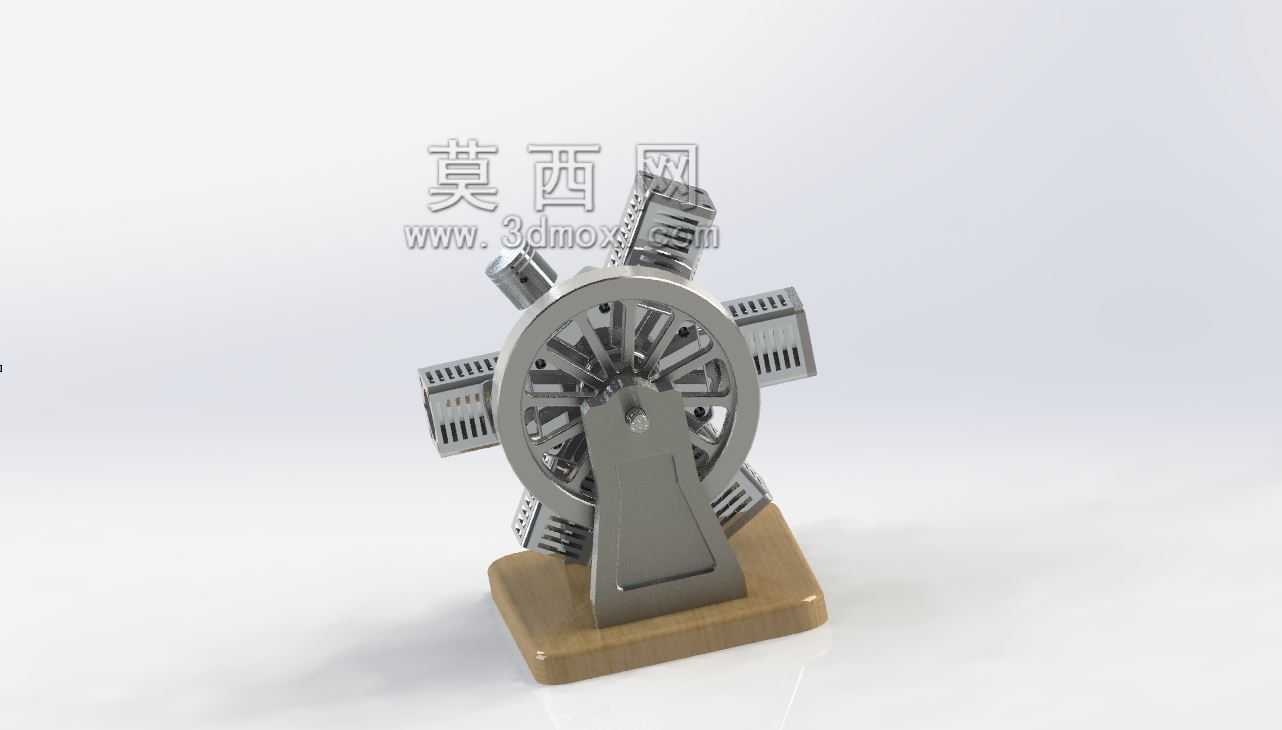

　　在小型气动动力单元的选型与结构设计场景中，径向布局的多缸动力装置凭借结构紧凑、扭矩输出平顺的特性，常被应用在小型教学演示台架、便携气动工具动力端、微型试验台动力输入模块这类对安装空间有严格限制的工况中。这套六缸气动径向动力结构，采用六个气缸沿中心曲轴圆周均匀径向排布的布局，相较于直列或者V型布局的同缸数动力装置，整体径向尺寸控制在更小的范围内，轴向长度也大幅缩短，能够适配狭小的安装舱位，不需要预留过长的轴向装配空间，在桌面级试验设备、小型便携气动设备的动力舱布局中，能够大幅降低整体设备的外形尺寸冗余。

　　从功能特性来看，这套结构依靠压缩空气作为动力介质，六个气缸按固定相位角依次完成进气、做功、排气的循环，带动中心曲轴做连续旋转运动，相较于单缸或者双缸气动动力结构，多缸依次做功的模式能够大幅降低曲轴输出端的扭矩波动，不需要额外加装大尺寸的飞轮结构来稳定转速，输出端的动力平顺性更优，能够直接连接小负载的传动机构，减少动力传递过程中的冲击振动，延长后端连接的精密传动部件使用寿命。每个气缸的缸体采用独立的模块化结构设计，缸体与中心曲轴箱的连接面采用定位止口配合，单个缸体出现密封件磨损或者部件损伤时，可以单独拆卸对应的缸体进行维护，不需要拆解整个动力单元，大幅降低现场维护的拆装工作量，也减少了维护过程中对其他正常工作缸体的干扰。

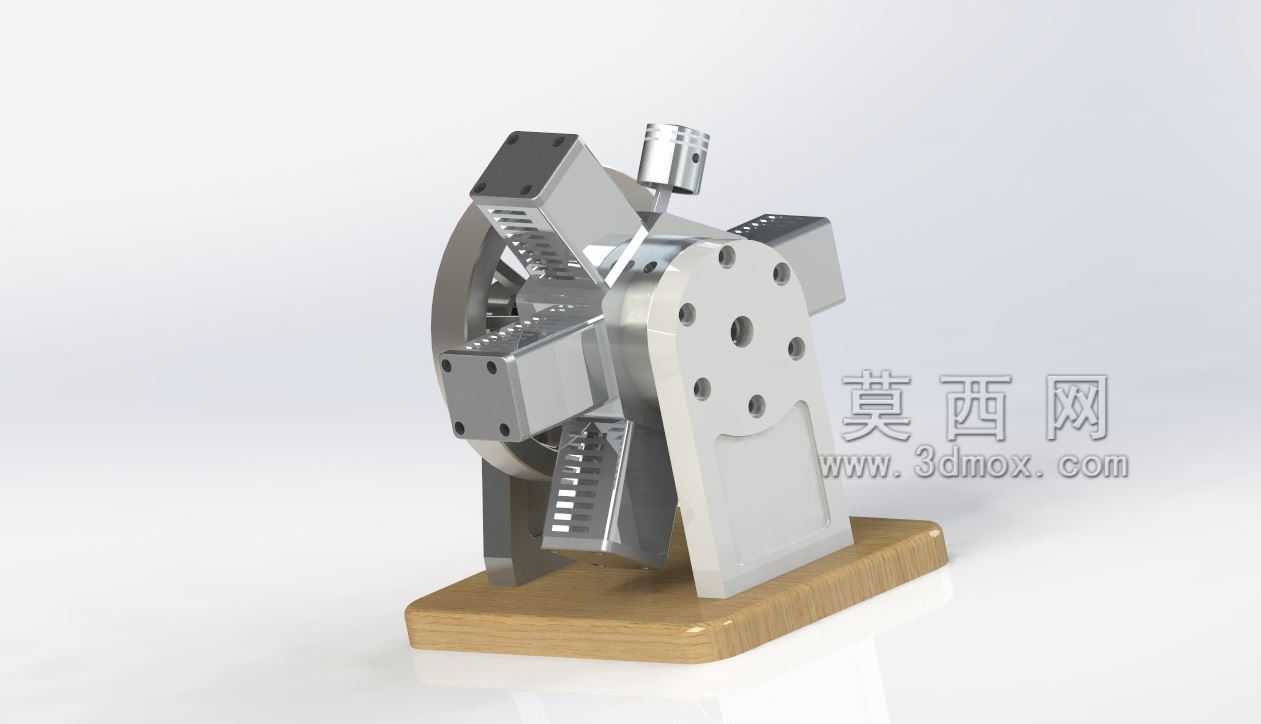

　　设计思路上，这套结构优先考虑了气动动力的做功特性，将每个气缸的轴线垂直相交于中心曲轴的回转轴线，活塞通过连杆直接与曲轴的曲柄销连接，省略了传统内燃机中复杂的配气凸轮轴结构，配气路径通过中心曲轴箱内部的集成气道实现，按照曲轴的转动相位依次向对应做功行程的气缸通入压缩空气，整体结构的零件数量相较于同功率的内燃机结构减少近四成，运动部件的数量更少，运行过程中的机械摩擦损失也更低，能够在较低的供气压力下实现稳定的动力输出。底座部分采用带安装定位槽的板式结构，安装面上预留了四个对称的固定螺栓孔，能够直接通过螺栓固定在设备的安装平台上，安装孔的位置公差按照通用小型动力单元的安装接口标准设计，能够适配多数现有小型试验台、气动工具的安装位，不需要额外加工转接安装板。

　　从安装边界来看，整套结构的最大外轮廓为六个气缸外端面围成的正六边形外接圆范围，安装时只需要在安装平面上预留对应直径的圆形装配空间，同时在进气端预留标准气动快插接头的安装操作空间即可，不需要在气缸径向外侧预留额外的部件运动避让空间，因为所有气缸的运动部件均沿自身轴线做往复直线运动，运动范围完全在自身缸体的轮廓范围内，不会出现部件运动超出外轮廓的情况，布局时可以将周边其他部件紧贴动力单元的外轮廓布置，进一步提升整体设备的空间利用率。曲轴的输出端采用标准的平键连接轴头，轴头的直径和键槽尺寸符合通用小型动力输出轴的尺寸规范，能够直接连接联轴器、带轮、齿轮等通用传动部件，不需要额外定制非标转接轴件，降低了配套传动部件的采购与加工成本。

　　在实际应用中，这类气动径向动力装置不需要燃油供给系统和点火系统，整体结构没有易燃易爆的工作介质，运行过程中不会产生废气排放，能够在封闭的室内教学场景、对防爆有要求的车间工位、洁净度要求较高的试验舱内使用，不会像燃油动力装置那样产生尾气污染和消防安全隐患。同时气动驱动的响应速度快，通过调节供气压力就可以实现输出扭矩和转速的线性调节，不需要复杂的调速控制机构，在需要频繁启停、转速调节范围不大的工况下，控制逻辑更加简单，整体设备的故障率也更低。结构中的所有运动摩擦面都预留了润滑脂加注通道，日常维护只需要定期通过加注口补充润滑脂即可，不需要频繁更换润滑油，维护操作简单，对使用人员的专业技能要求更低，适合非动力专业的操作人员进行日常使用与基础维护。
