1000x1200规格托盘伸缩式抽屉料架

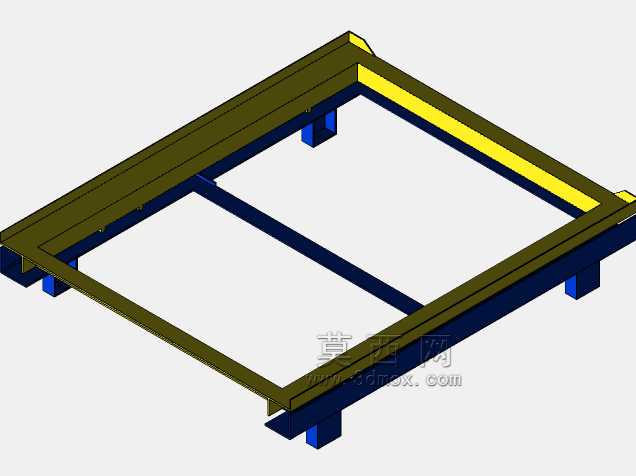

　　在生产车间物料周转、仓储中心整托货物存取的场景里，这类适配标准1000×1200托盘的伸缩式承载架，解决了传统固定货架深处货物取放困难、高位取货需要人员探身操作的安全隐患，尤其适合机加工车间半成品周转、装配线旁物料缓存、电商仓整托拣选这类需要频繁存取托盘货物的工位。从结构设计逻辑来看，整个架体采用分体式焊接框架结构，底部蓝色部分为固定支撑基座，四个支腿直接与地面接触，支腿底部预留了安装孔位，可通过膨胀螺栓与混凝土地面固定，避免满载抽拉时架体出现倾覆风险，基座内部设置了两道横向承载梁，梁体采用矩形钢管焊接成型，截面尺寸根据满载1吨的承载要求做了抗弯校核，确保托盘放置后梁体绕度控制在允许范围内，不会出现长期承载变形的问题。

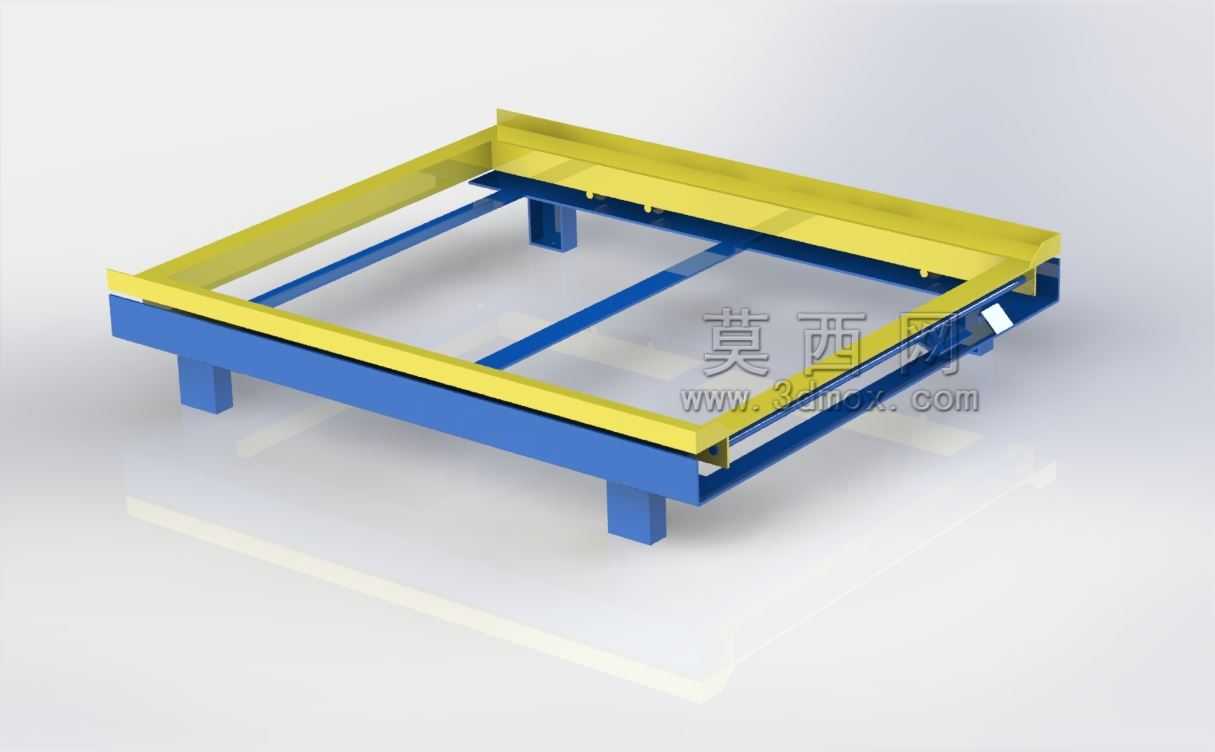

　　上部黄色框架为可伸缩抽拉的托盘承载平台，平台四周设置了高出承载面的挡边，挡边高度刚好卡住标准木托盘或者塑料托盘的底部边缘，避免抽拉过程中托盘出现侧滑移位，挡边与平台主体采用连续满焊工艺，焊缝打磨平整后做喷塑处理，避免长期使用后焊缝位置出现锈蚀脱落。抽拉结构采用重载型线性滑轨作为导向承载部件，滑轨安装在基座两侧的纵向梁上，每侧设置两组滑轨，单组滑轨额定承载满足整托货物的重量要求，抽拉行程设计为可将整个承载平台完全拉出基座范围，操作人员站在架体正面即可完成整托货物的存取，不需要探身进入架体内部，配合叉车使用时，可直接将托盘从拉出的平台上叉取，不需要调整叉车的进入角度，大幅提升存取效率。外形尺寸方面，

　　承载平台的内空尺寸严格匹配1000×1200标准托盘的外形，四周预留5mm的安装间隙，避免托盘因为制造公差出现放不进的问题，架体整体高度根据人工操作的舒适高度设置，平台拉出后的承载面高度与操作人员腰部高度齐平，减少存取货物时的弯腰幅度，降低长期操作的劳动强度。基座的支腿间距做了优化设计，支腿内侧的净空尺寸满足标准手动液压托盘车的进入要求，当需要将托盘从平台转移到托盘车上时，不需要额外调整架体位置，托盘车可直接进入架体下方完成承接。在细节设计上，抽拉平台的前端设置了限位挡块，当平台完全推回基座内部时，挡块与基座前端的限位座贴合，避免平台在非抽拉状态下出现滑动，同时在滑轨位置设置了阻尼锁定结构，当平台拉出到最大行程时会自动锁定，

　　不会因为货物偏载出现自动回缩的问题，操作人员需要按下解锁手柄才能将平台推回，进一步提升操作安全性。架体的表面处理采用静电喷塑工艺，基座部分采用蓝色喷塑，抽拉平台采用黄色喷塑，通过颜色区分固定部分与活动部分，方便现场操作人员快速识别可操作区域，同时喷塑层的厚度满足车间内防磕碰、防油污的使用要求，日常清理时直接用抹布擦拭即可去除表面的油污与灰尘。这类料架在实际使用中，既可以单独放置在工位旁作为单工位物料缓存架使用，也可以多组并排拼接组成密集存储货架，相比传统的固定托盘货架，同等存储面积下的货物存取效率提升40%以上，同时不需要预留叉车的转弯通道，进一步提升仓储空间的利用率，尤其适合多品种小批量的生产物料存储场景，不同规格的托盘可以对应不同尺寸的抽拉平台，实现物料的分类定点存放。在结构强度校核阶段，整个架体通过有限元分析做了满载工况下的应力仿真，重点校核了支腿与横梁的焊接位置、滑轨安装位置的应力集中点，对应力超过材料许用应力的位置做了加焊加强筋的处理，确保在1.25倍额定载荷的静载测试下，架体无永久变形、焊缝无开裂，满足工业场景下长期重载使用的要求。
