车间移动多层物料周转存放架结构设计

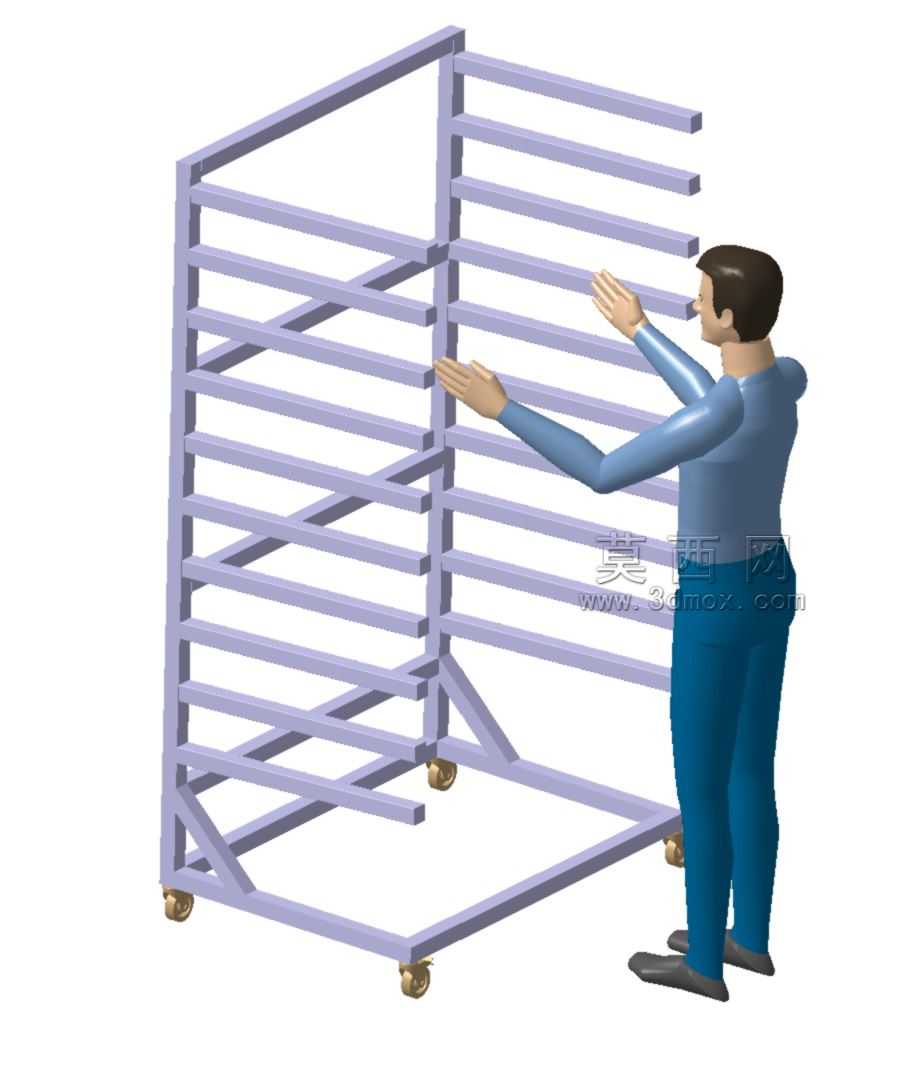

　　这款带脚轮的多层栏式存放结构，主要面向生产车间内的工序间物料周转、半成品临时存放场景设计，区别于固定焊接的重型仓储货架，整体结构偏向轻量化、灵活移动的使用需求，适配生产现场频繁调整工位、小批量物料转运的作业模式。从结构组成来看，整体采用方管焊接成型的框架式主体，底部为矩形焊接底框，四个角点位置安装万向脚轮，其中两个脚轮可带刹车结构，方便在需要固定位置时锁定，避免作业过程中架体滑移；底框上方设置竖向支撑立柱，两根主立柱分别位于架体宽度方向的两侧，立柱之间通过多组平行的横向承托杆分层布置，层间距根据常规车间周转箱、板状工件的堆叠高度做等距设置，横向承托杆采用与立柱同规格的方管制作，焊接时保证承托面的水平度，

　　避免放置物料后出现倾斜滑落的问题。在架体的后侧，额外设置交叉斜撑结构，斜撑两端分别焊接在底框边角与上部立柱位置，用于提升整体框架的抗扭刚度，避免满载推移时框架出现菱形变形，延长结构的疲劳使用寿命；架体靠近操作侧的位置未设置横向拦挡，方便操作人员从正面直接取放各层的物料，无需侧身探入架体内部，符合人机工程学的取料作业姿态，减少作业过程中的腰部弯折幅度。设计过程中，首先核算了单根横向承托杆的均布载荷，按照每层放置20kg周转物料的常规工况，选取壁厚1.2mm的冷轧方管作为主材，既满足承重需求，又能控制整体架体的自重，方便单人推移调整位置；脚轮的选型采用4寸聚氨酯万向轮，单轮额定载荷50kg，四个脚轮总载荷冗余量达到3倍以上，

　　适配车间环氧地坪、水泥地坪的通行需求，不会在推移过程中产生过大的滚动阻力，同时聚氨酯材质可避免刮伤车间地坪表面。整体架体的外形尺寸控制在长度1200mm、宽度800mm、高度1600mm的范围内，这个尺寸边界刚好可以通过车间常规的900mm宽通道门，也能适配标准电梯的轿厢内部尺寸，方便跨楼层、跨车间的物料转运；层间距设置为180mm，总共设置8层承托位，总存放面积可满足单批次120个标准塑料周转盒的存放需求，相比单层平板推车，空间利用率提升6倍以上。结构焊接完成后，整体表面做喷塑处理，涂层厚度控制在60-80μm，可抵御车间内少量切削液、油污的腐蚀，日常清理时直接用抹布擦拭即可，不会出现涂层脱落生锈的问题。在实际使用场景中，

　　这类存放架可放置在机加工工位旁，用于临时存放待加工的毛坯件、已加工完成的待检工件，也可用于装配车间的零部件配套周转，将单台产品所需的全套零配件分层放置在架体上，推移到装配工位后即可直接取件装配，减少反复取料的走动浪费；部分生产现场也会将这类架体用于板材、长杆件的临时存放，横向承托杆的间隔可根据存放物料的长度灵活调整焊接位置，适配不同规格物料的存放需求。需要注意的是，这类移动存放架不适合存放超过单杆额定载荷的重型工件，也不建议在斜坡位置长时间停放，推移时速度不宜过快，避免脚轮受冲击损坏；日常维护时需定期检查脚轮的转动灵活性，以及各焊接节点是否存在开焊变形，及时紧固松动的脚轮安装螺丝，保证使用过程中的结构稳定性。
