机加工台用手动夹紧虎钳结构设计

　　在常规铣削、钻削、钳工修配等机加工场景里，这类手动虎钳是工位上最基础也最高频使用的夹持工装，不管是单件小批量的零件修配，还是实训教学场景下的基础加工操作，都能看到这类结构的应用。它不需要外接气源、液压源，纯靠手动操作丝杠副完成夹紧动作，对工位配套条件没有额外要求，哪怕是没有动力接口的简易钳工台，也能直接通过底座的安装孔完成固定投入使用。

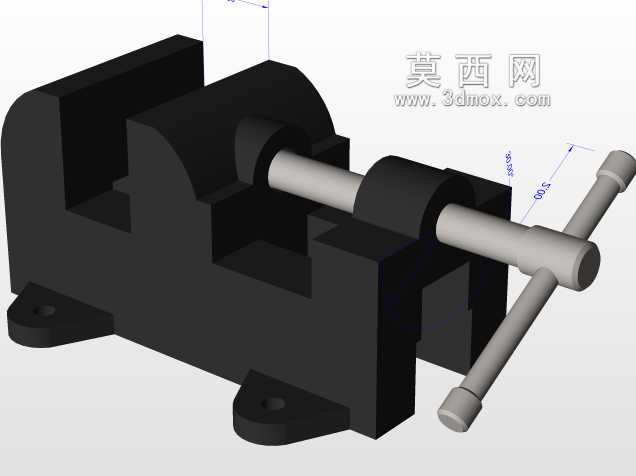

　　从功能特性来看，这款虎钳采用固定钳身搭配活动钳身的经典结构，固定钳身一体铸造成型，底部带有两个带沉台的安装耳，安装耳上的通孔适配常规的内六角螺栓，可直接固定在机床工作台或者钳工台的T型槽上，安装边界清晰，固定后整体刚性足够承受常规铣削的侧向切削力，不会在加工过程中出现钳身移位的问题。活动钳身通过梯形丝杠带动，沿着钳身的导向槽做直线往复运动，梯形丝杠本身具备自锁特性，当夹紧工件后，丝杠不会因为加工过程中的振动出现回退松夹的情况，能稳定保持夹持力。丝杠末端搭配的是T型转动手柄，操作时不需要额外配套扳手，直接用手转动手柄就能带动丝杠进给，手柄的力臂长度经过匹配，普通操作人员手动施加的力就能转化为足够的夹持力，满足常规黑色金属、有色金属零件的夹持需求，同时也不会因为力臂过长导致夹紧力过大夹伤软质工件表面。

　　设计思路上，这款虎钳没有多余的复杂结构，所有部件都围绕夹持稳定性、操作便捷性两个核心目标做设计。固定钳身和活动钳身的夹持面都做了平面度处理，两个夹持面保持平行，保证夹紧工件后工件的定位基准面贴合紧密，不会出现装夹倾斜的问题。钳身的导向结构采用一体式的凹槽导向，活动钳身的导向凸台和固定钳身的凹槽配合间隙经过合理设计，既不会因为间隙过大导致活动钳身晃动，也不会因为间隙过小导致滑动卡滞，哪怕长期使用出现轻微磨损，也能通过日常的间隙调整维持导向精度。丝杠和活动钳身的连接部位采用活动铰接结构，丝杠转动时不会带动活动钳身跟着转动，只传递轴向的进给力，保证活动钳身始终沿着直线方向运动，不会出现偏摆。

　　从外形尺寸和安装边界来看，这款虎钳的整体轮廓紧凑，钳身的宽度适配常规小型台钻、台式铣床的工作台面尺寸，最大开口距离能覆盖常规小型零件的装夹需求，钳口的高度足够支撑一定厚度的工件，当装夹较高的工件时，也能保证足够的夹持接触面积，避免工件在加工时出现倾覆。底座的安装孔间距符合通用钳工台、小型机床工作台的T型槽间距标准，不需要额外做转接板就能直接安装，安装后钳口的高度距离工作台面的距离符合人体工程学设计，操作人员站在工位上装夹工件时，手臂的操作高度自然舒适，长时间操作也不容易产生疲劳。

　　在实际使用场景中，这类虎钳除了用于机加工工位的零件装夹，还能用于装配工位的小型部件组装固定，比如小型轴承的压装、销钉的敲入等操作，都可以用它来固定工件底座，解放操作人员的双手。日常维护也非常简单，只需要定期在丝杠和导向槽的位置涂抹润滑脂，就能保证活动钳身滑动顺畅，不需要复杂的保养流程，整体结构的耐用性很强，正常使用情况下能维持多年的精度稳定，不会因为常规的操作磨损就出现夹持精度超差的问题。钳身的铸造结构经过去应力处理，长期使用不会出现形变，能持续保持钳口的平行度和垂直度，保证装夹后的工件定位精度满足常规加工的公差要求。
