机加工用固定式虎钳夹持结构

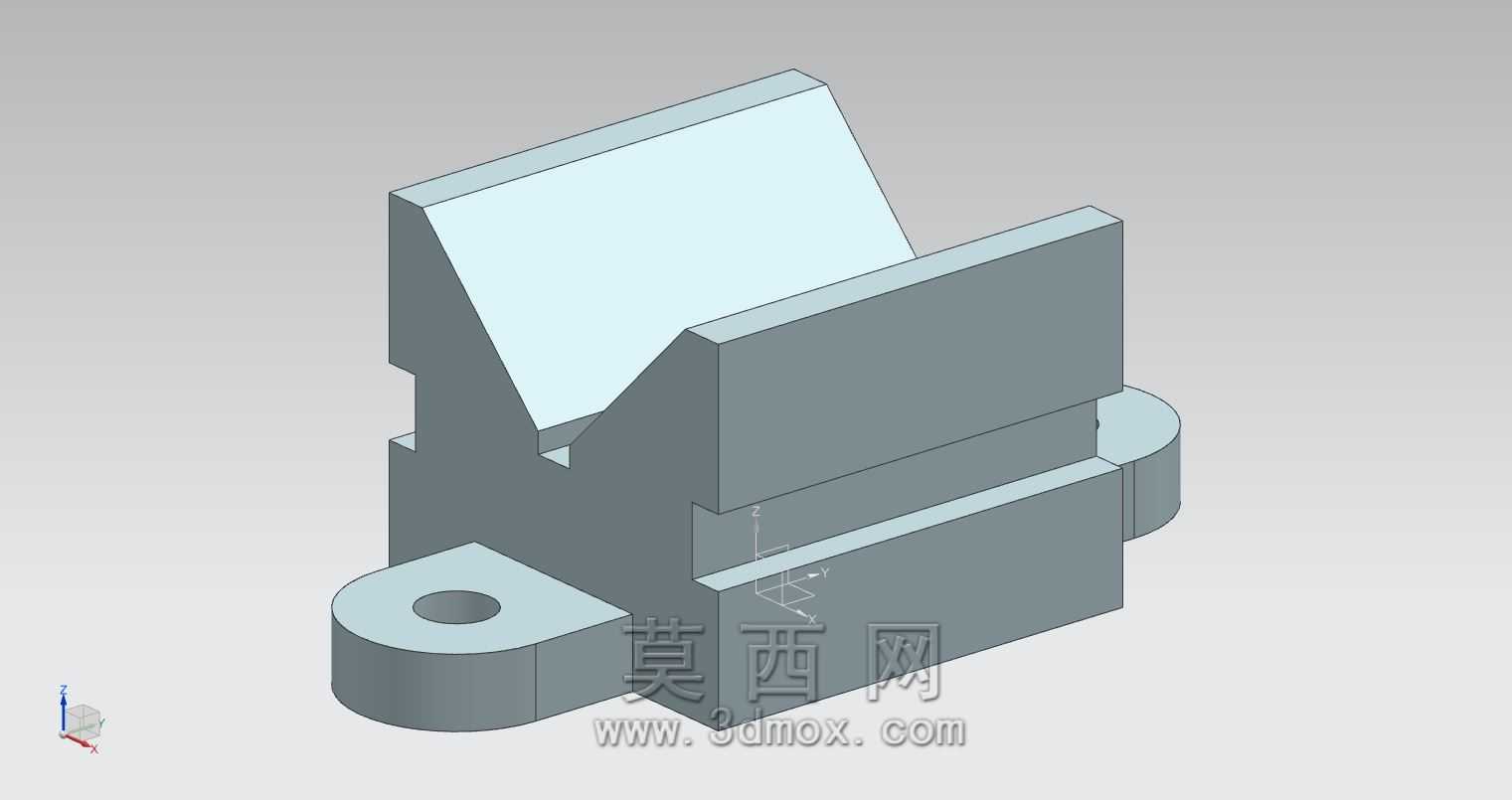

在常规机加工工位的装夹环节里，这类固定式虎钳结构是铣削、钻削工序里最常用的基础夹持部件，区别于机用平口钳的通用结构，这款虎钳的钳身采用一体化铸造成型后铣削加工的结构设计，固定钳身的V型夹持面可以适配方形、矩形以及小直径轴类零件的装夹需求，不需要额外更换钳口垫片就能完成不同截面工件的初步定位。从安装边界来看，钳身底部两侧延伸出带安装孔的固定耳座，耳座上的通孔为标准沉孔设计，可以直接通过内六角螺栓固定在机床工作台的T型槽上，两个耳座的中心距匹配常规小型台钻、台式铣床的工作台安装孔位，安装后钳身的夹持面与工作台面的垂直度控制在0.02mm以内，能够满足普通精度零件的加工装夹要求。

设计过程中，钳身的滑动导轨面采用了燕尾槽配合结构，活动钳身的滑动行程可以覆盖常规小型零件的夹持范围，钳身内部的丝杠传动副隐藏在钳身主体内部，避免加工过程中的切屑、切削液进入传动间隙造成卡滞，日常维护只需要定期在导轨面涂抹润滑脂即可，不需要频繁拆解清理内部结构。固定钳身的夹持面做了细密的交叉网纹滚花处理，滚花深度控制在0.3mm左右，既可以增加夹持摩擦力防止工件在切削力作用下移位，又不会因为滚花过深在工件表面留下过深的夹痕，减少后续工件表面处理的工作量。

从实际应用场景来看，这类虎钳除了用在常规机加工工位，也可以作为钳工工位的划线、锉削工序的固定夹具，钳身的整体高度经过优化，安装在标准工作台面上之后，夹持工件的中心高度刚好匹配操作人员的手臂操作高度，长时间进行锉削、钻孔操作时不容易产生疲劳。活动钳身的尾部设计了限位挡边，当丝杠旋到最大行程位置时，挡边会与固定钳身的端面接触，避免活动钳身从导轨上滑脱，不需要额外设置行程限位开关之类的结构，纯机械结构的限位可靠性更高，在没有气源、电源的手工工位也能正常使用。

结构建模过程中，所有配合面的公差都按照IT7级精度设定，导轨面的配合间隙控制在0.01-0.03mm之间，既保证活动钳身滑动顺畅，又不会因为间隙过大造成夹持精度下降。耳座的沉孔深度经过核算，安装M8的内六角螺栓之后，螺栓头部完全沉入沉孔内部，不会突出耳座表面，避免安装过程中螺栓与工作台面干涉，也不会在清理工作台切屑的时候被切屑刮碰造成螺栓松动。钳身的底座部分做了减重槽设计，在保证整体结构刚性的前提下，尽可能降低虎钳的整体重量，单人就可以完成搬运、安装的操作，不需要借助起重设备。

在夹持力传递的设计上，丝杠的端部采用了球面顶紧结构，与活动钳身的接触点为球面配合，当活动钳身受到工件的反作用力出现微小偏转时，球面结构可以自动调整顶紧角度，避免丝杠出现别劲的情况，转动丝杠手柄的时候受力均匀，即使在最大夹持力状态下，手柄的转动力矩也不会出现突然增大的情况。钳身的所有棱边都做了R2的圆角处理，避免安装、操作过程中锋利的棱边划伤操作人员，也减少了应力集中点，提升钳身整体的抗冲击能力，在承受较大的切削冲击力时，不会从棱边位置出现开裂的情况。
