管类夹持用手动台虎钳装配结构

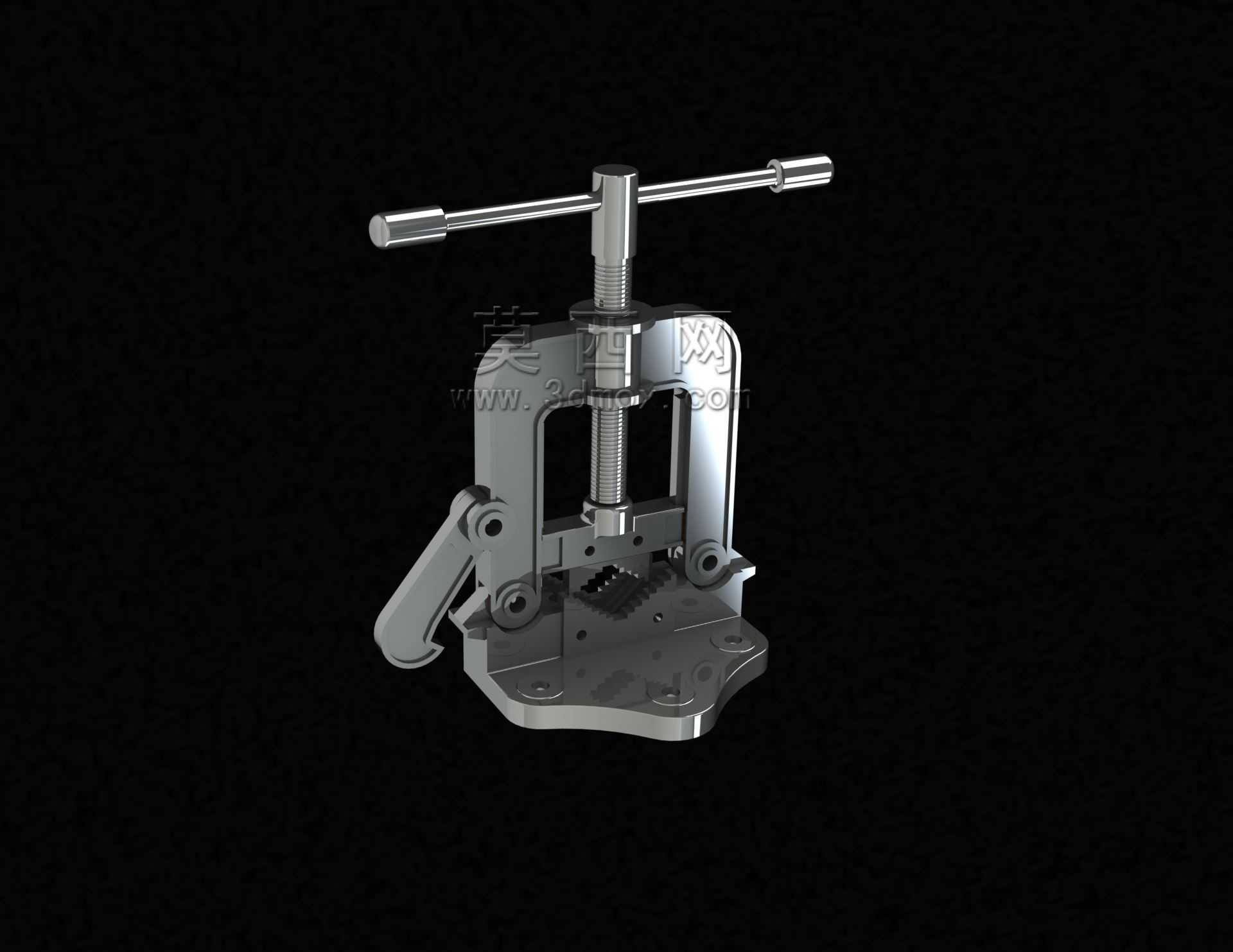

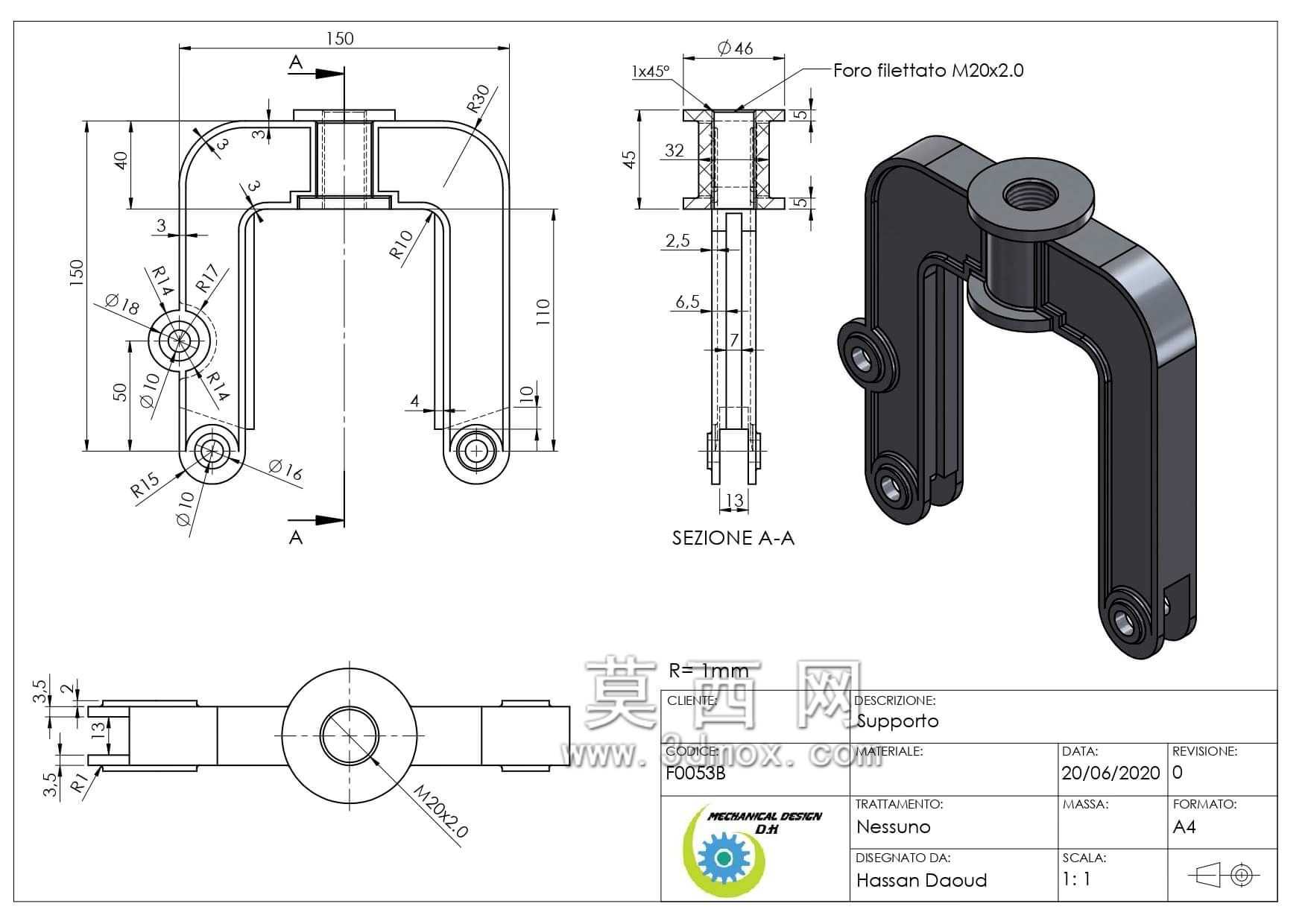

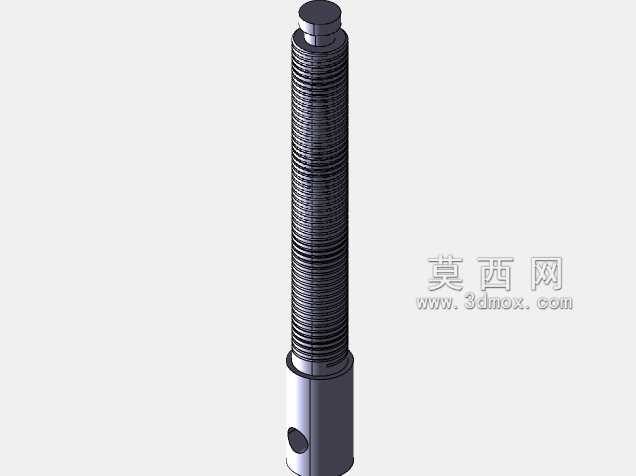

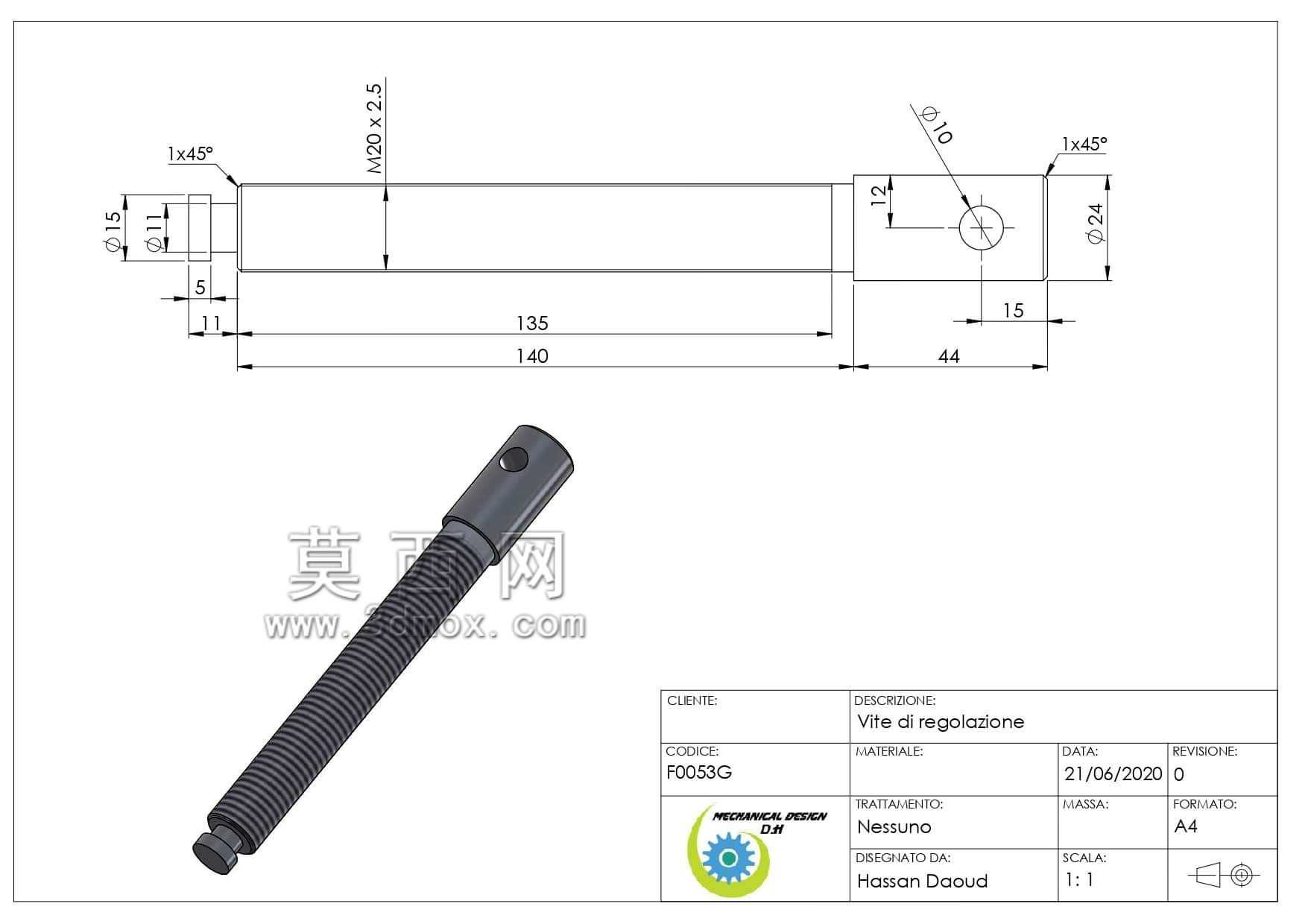

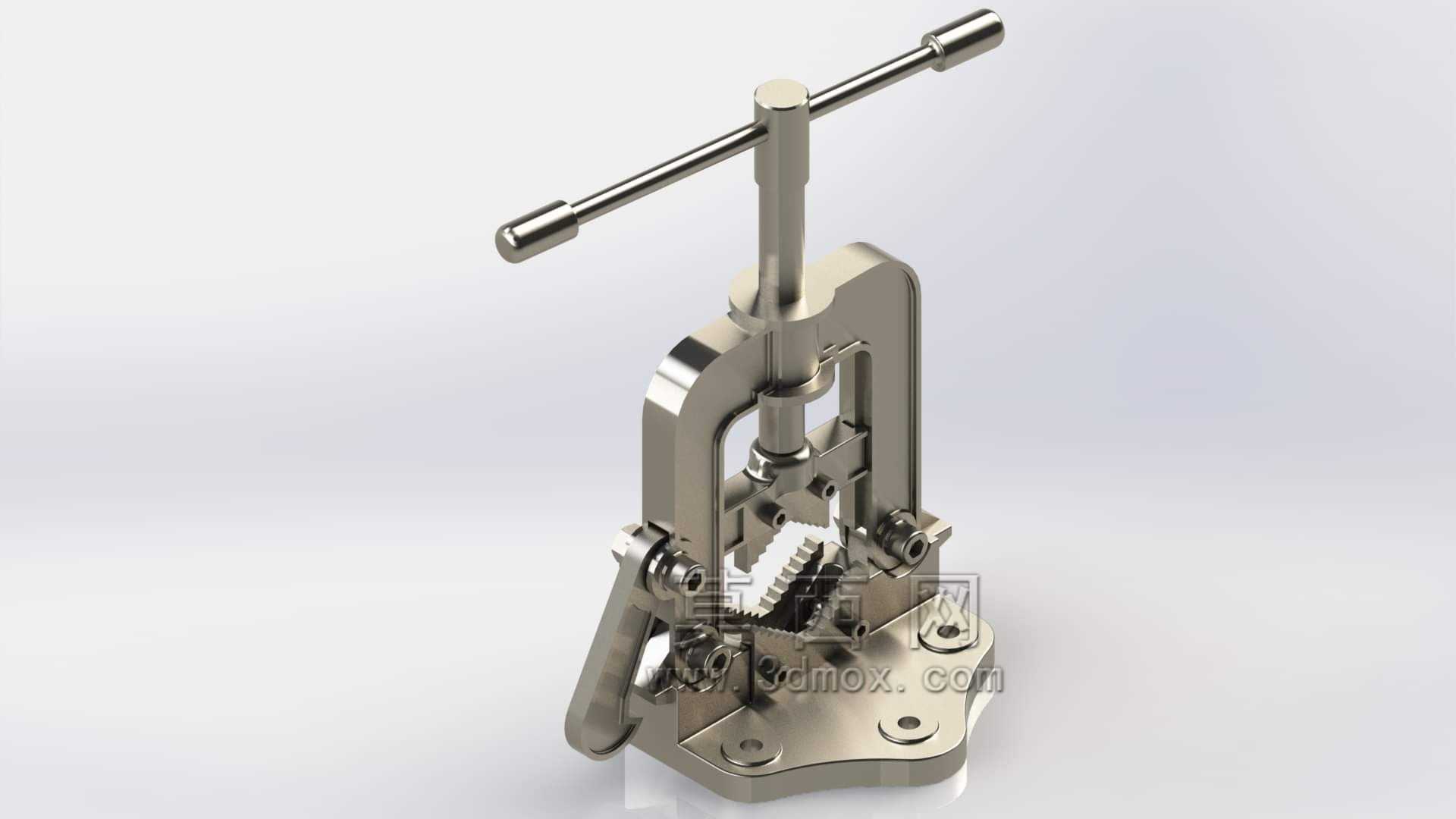

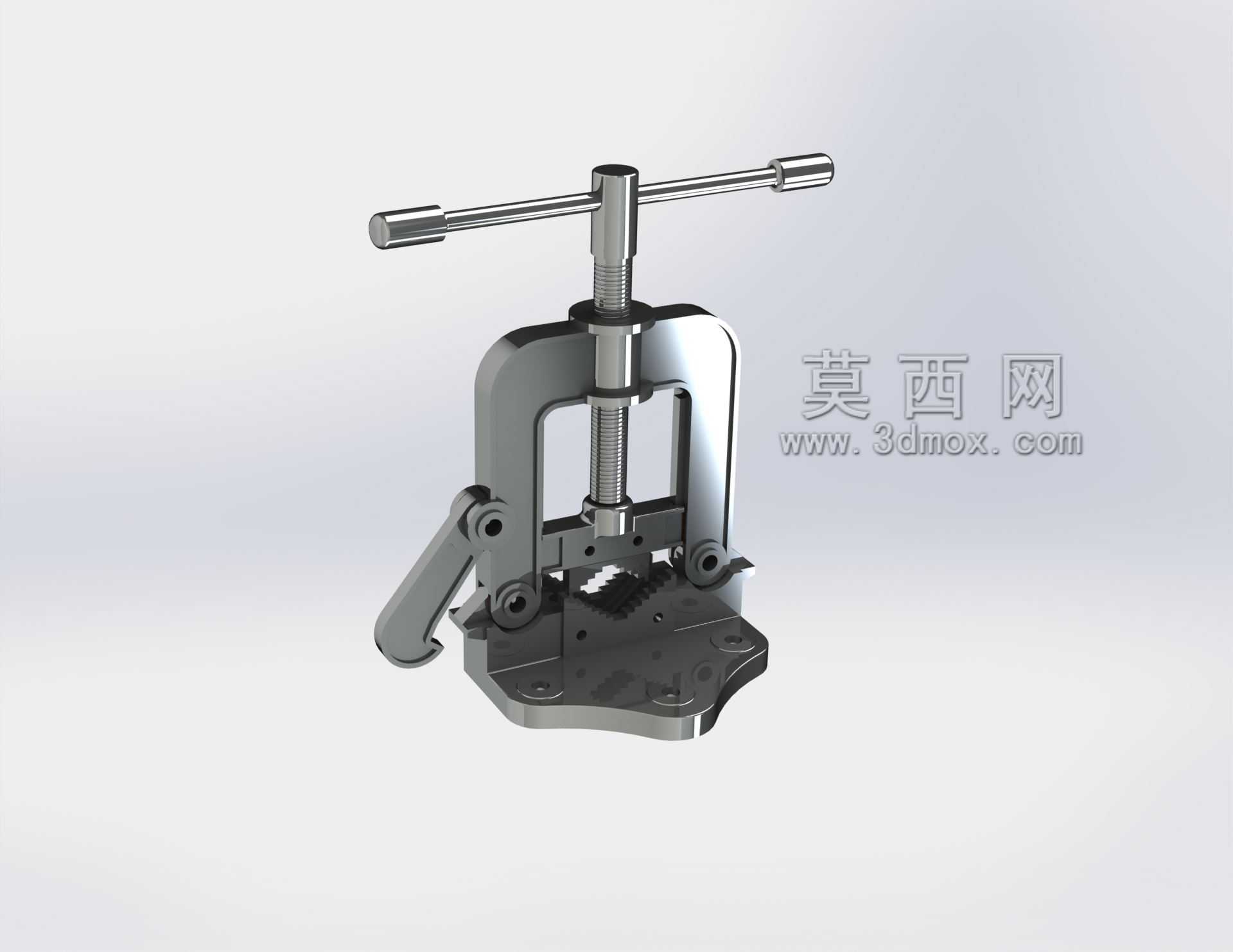

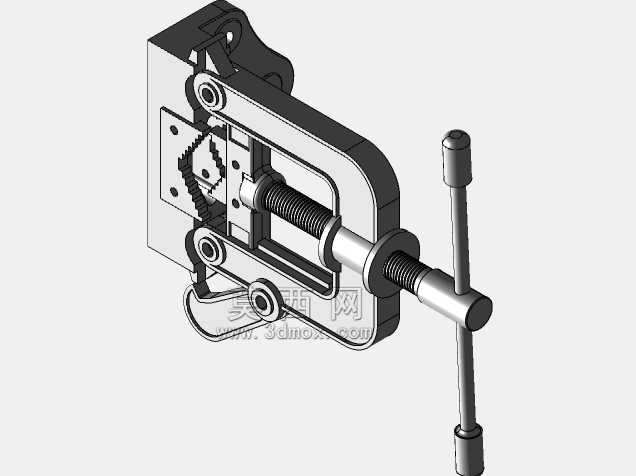

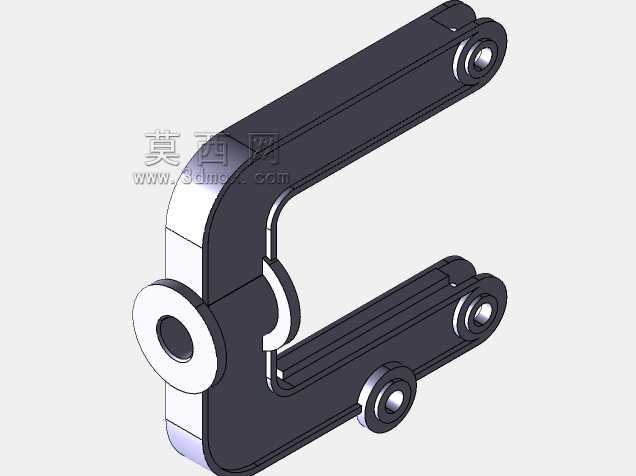

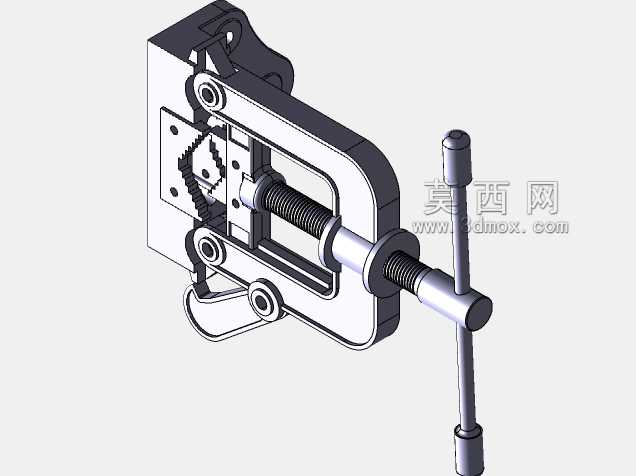

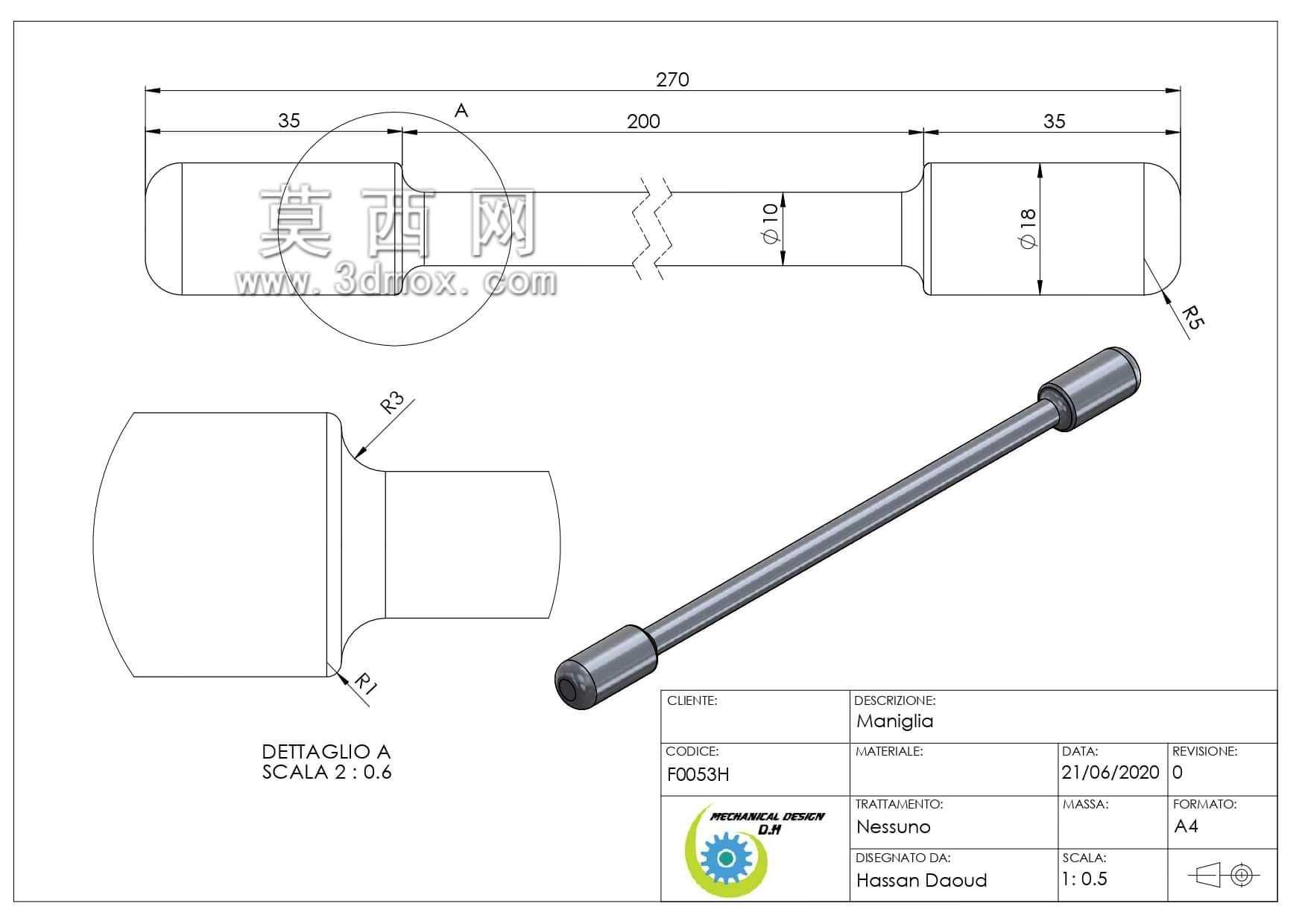

　　在金属加工、管路预制、机修工位的日常作业里，管件装夹一直是容易被忽略但直接影响加工精度的环节——不同于规则型材的平面夹持，圆管、异形薄壁管的装夹既要保证足够的夹持力避免加工时工件窜动，又要控制夹持面的压强防止管件变形、表面夹伤，这款手动管虎钳的结构设计，正是围绕这类实际作业痛点展开的。从整体结构来看，整套装置采用C型开式机架作为承载主体，底座预留多组螺栓安装孔，可直接固定在钳工台、移动工装架或者预制加工工位的工作台面上，安装边界适配常规钳工工位的安装孔距，不需要额外改造工作台面即可完成部署。机架上部集成梯形丝杠传动副，配合加长操作杆实现力的放大，操作人员不需要借助额外加力杆，仅靠手动转动操作杆即可输出足够的夹持力，

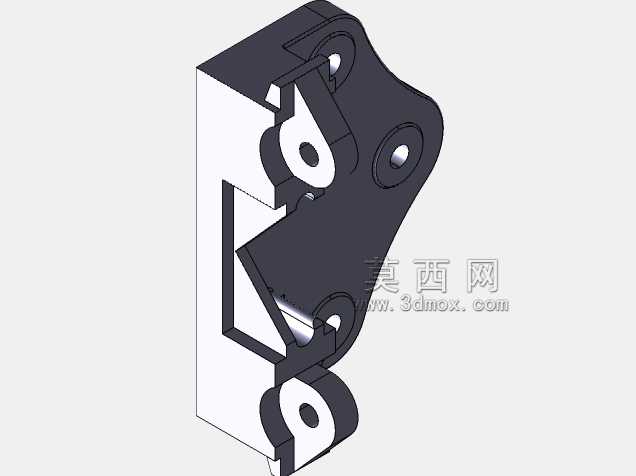

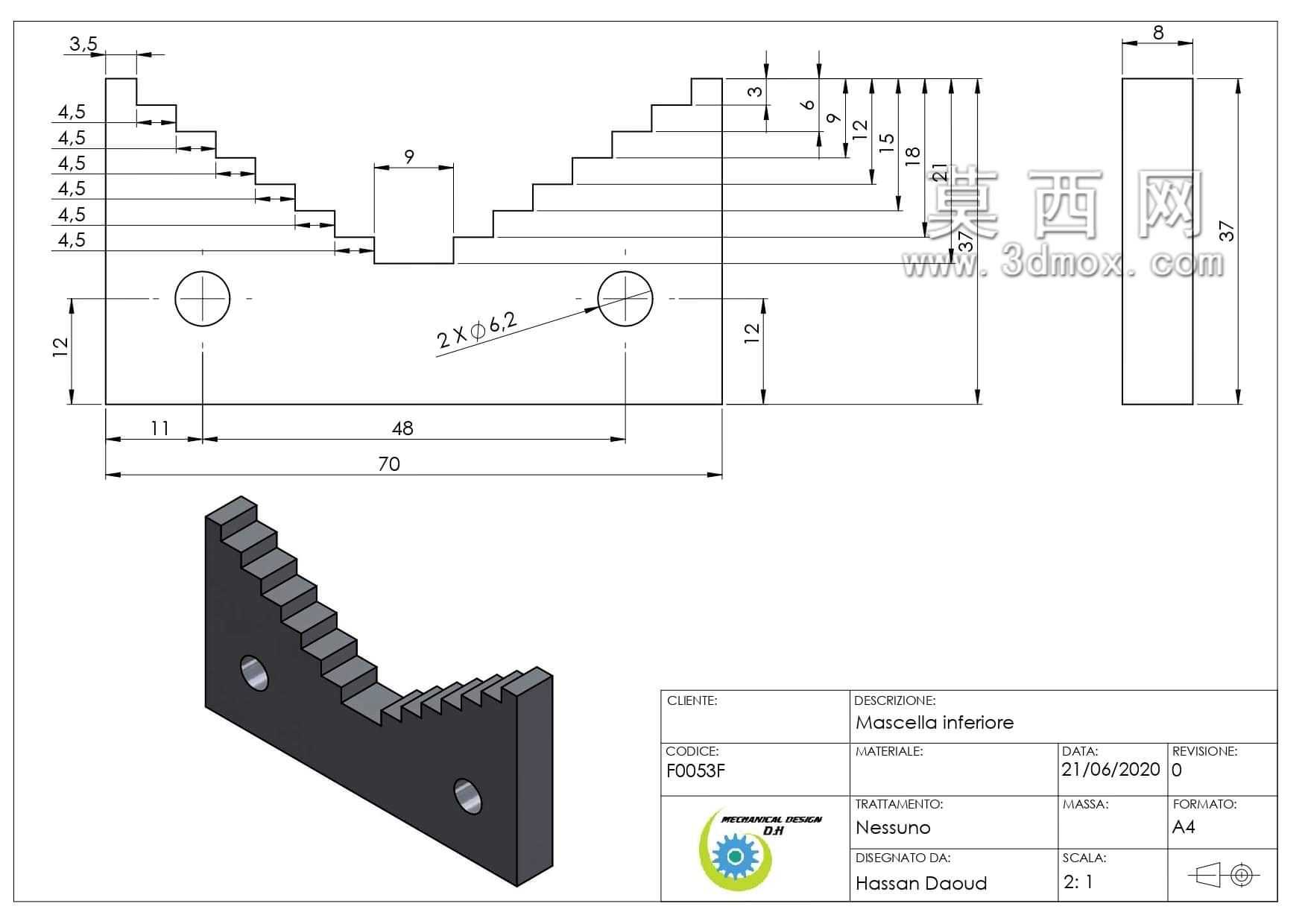

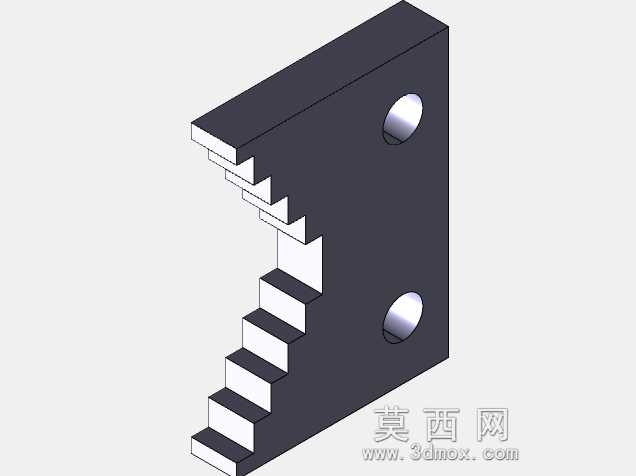

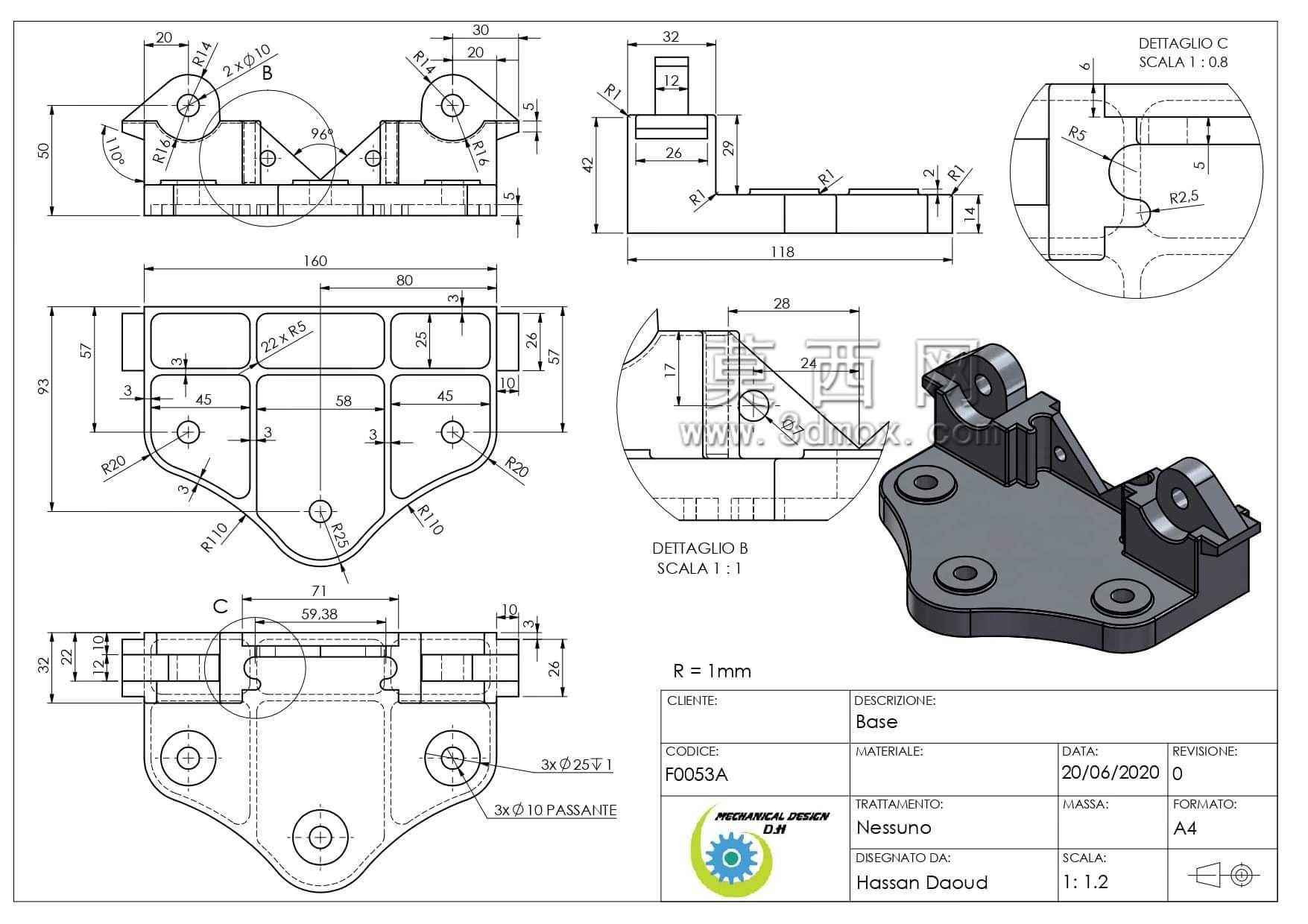

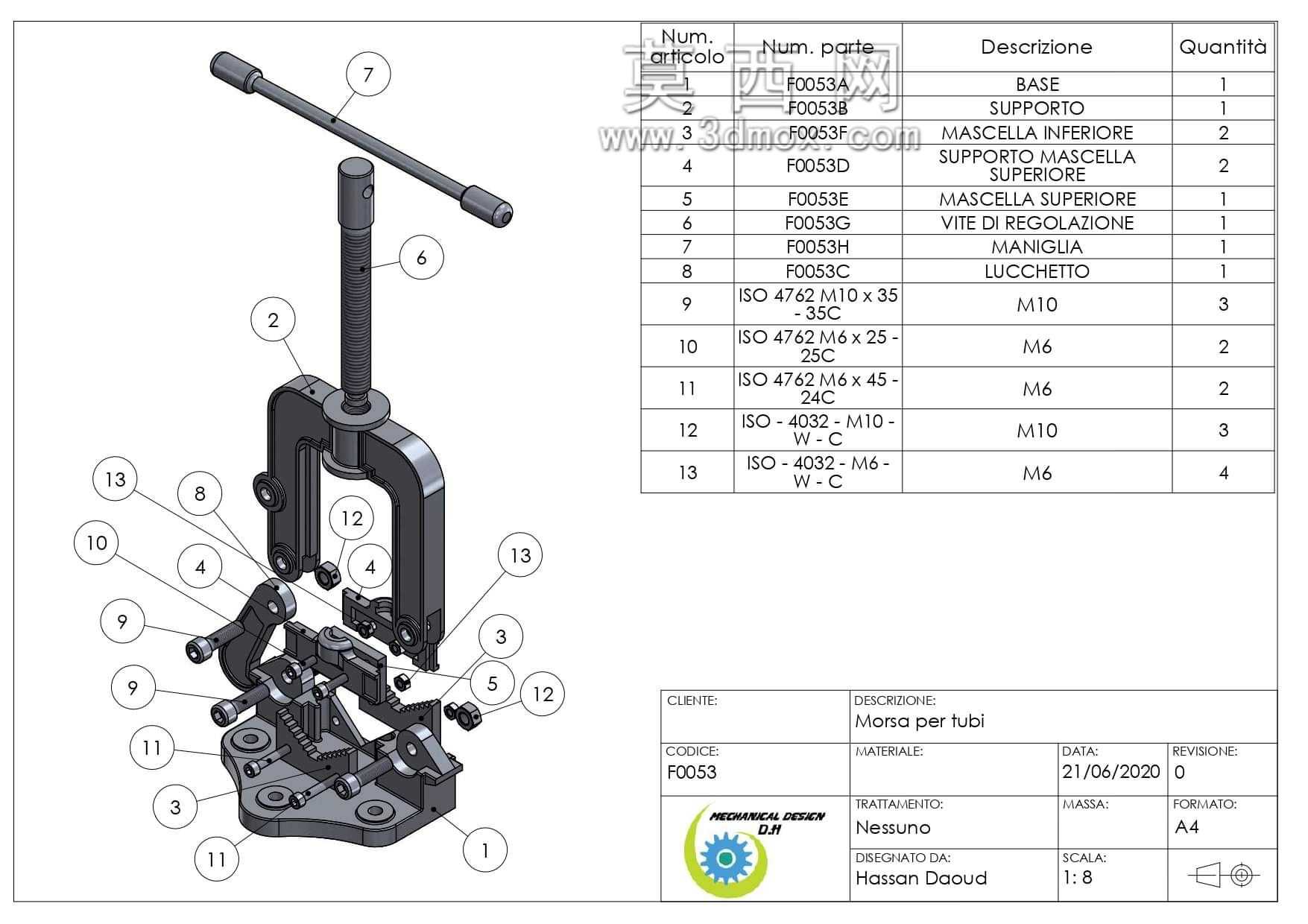

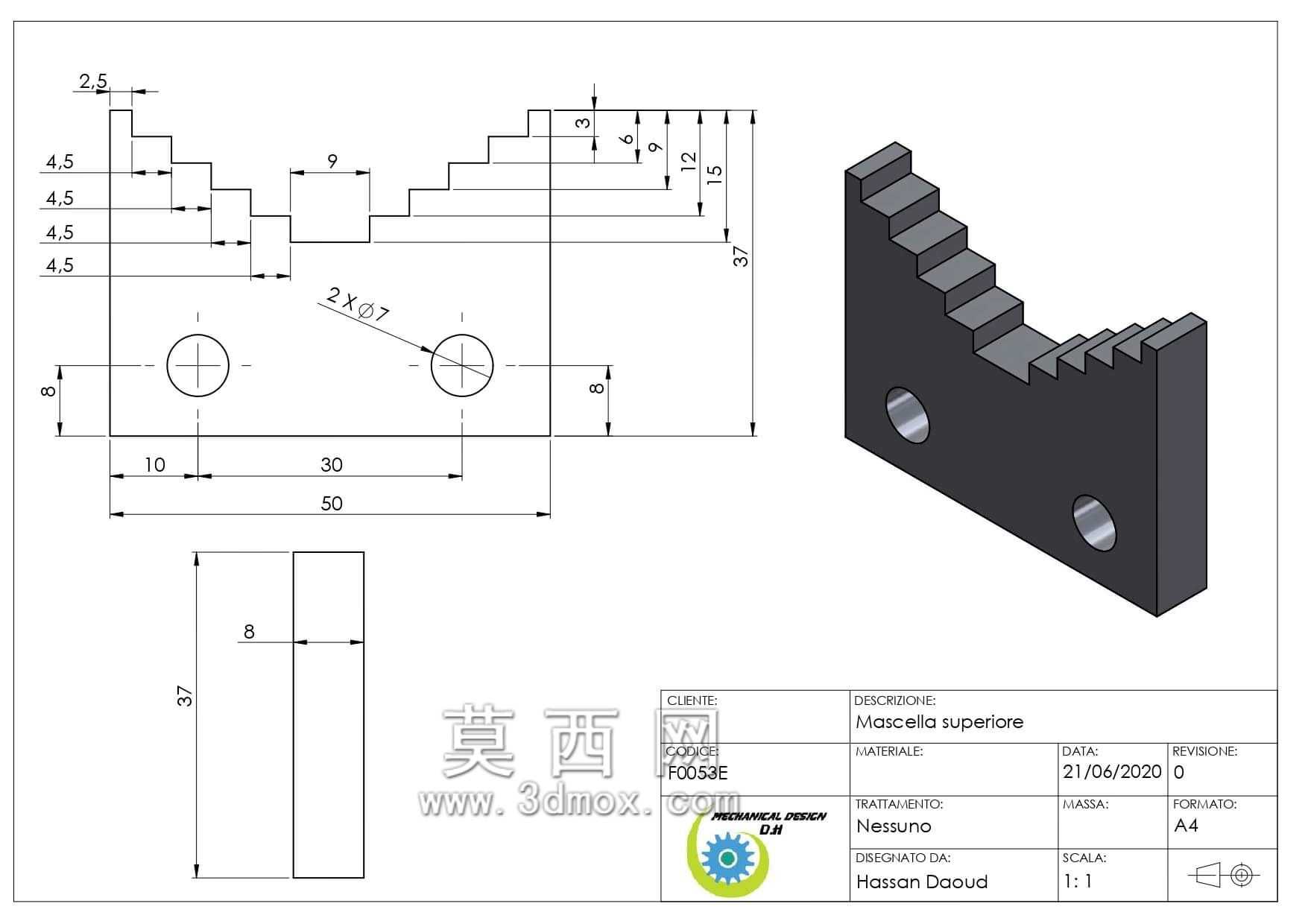

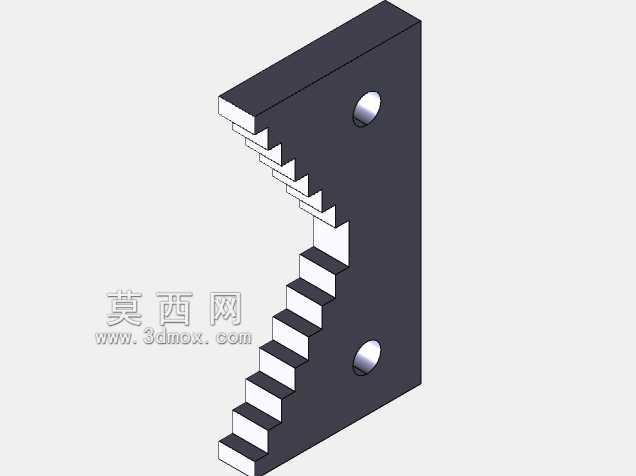

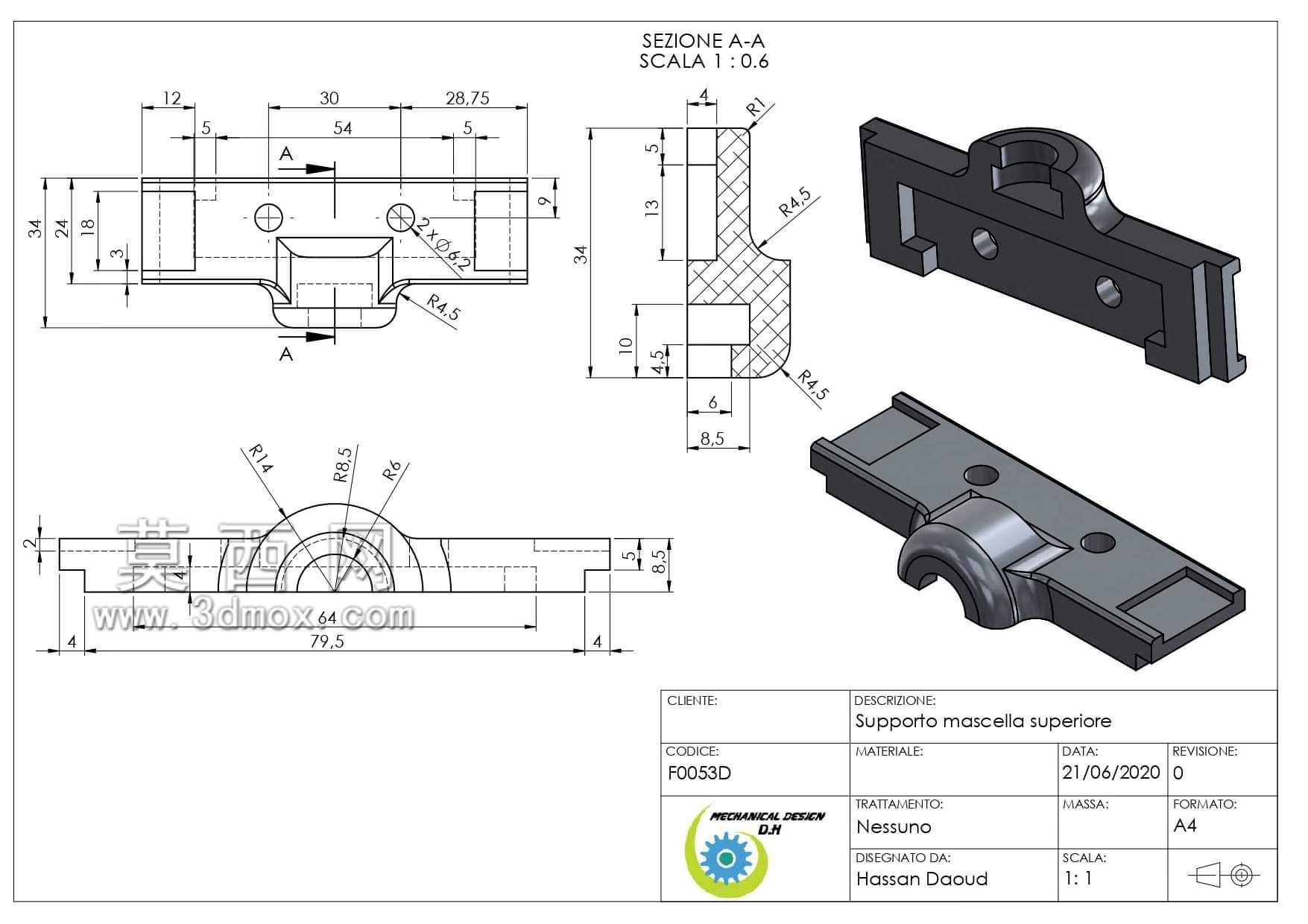

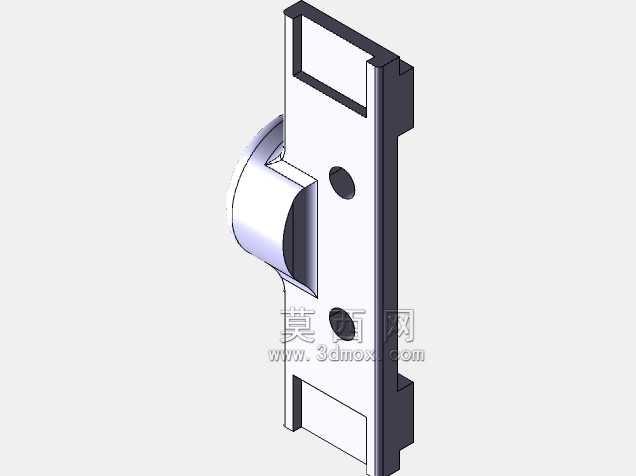

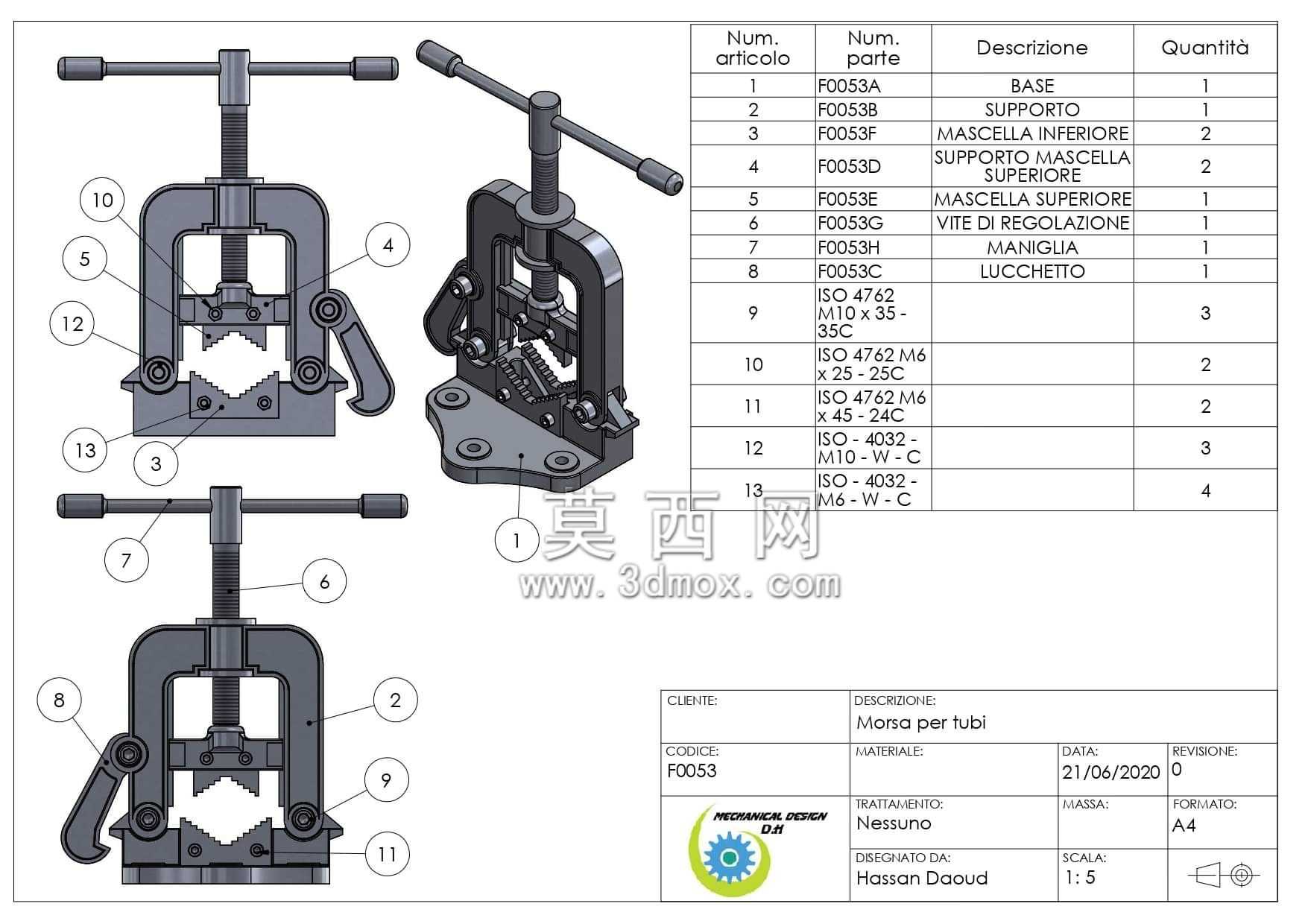

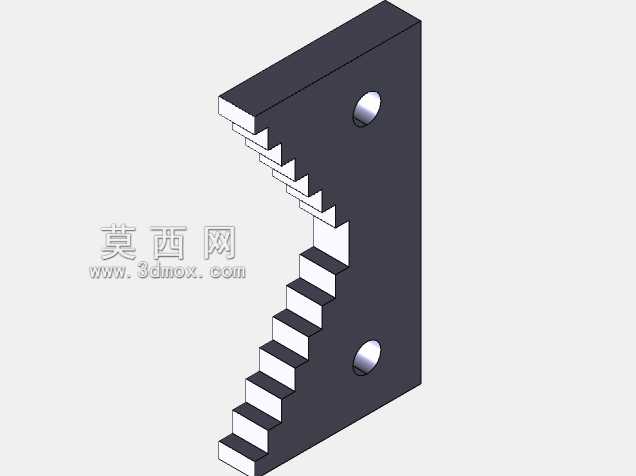

　　梯形丝杠的自锁特性也能保证在振动加工场景下，夹持状态不会自行松脱，避免加工过程中工件移位带来的精度偏差甚至安全隐患。夹持单元采用上下配合的弧形钳口结构，和常规平口钳的平面钳口不同，弧形钳口的型面弧度适配常见管径的圆柱面轮廓，夹持时钳口和管件外壁形成面接触而非线接触，能有效分散夹持应力，针对薄壁铜管、不锈钢管这类易变形工件，也能在保证夹持稳定性的前提下减少夹痕、变形问题。整套装配结构的零件拆分逻辑完全面向实际加工与维护场景：底座作为承载基础采用一体式铸钢件结构，保证整体刚性；上下钳口、丝杠副、锁紧螺母、连接销轴都采用模块化拆分设计，易损的钳口部位可单独拆卸更换，长期使用后钳口磨损不需要更换整套装置，

　　仅需更换对应钳口配件即可恢复夹持精度，丝杠副的润滑注油孔预留位置合理，日常维护时不需要拆解主体结构即可完成润滑保养，降低工位设备的维护成本。从功能适配性来看，这款虎钳除了能完成常规圆管的锯切、套丝、倒角工序的装夹，更换对应型面的钳口配件后，也可适配六角棒、方钢等规则型材的装夹，在小型机修工位、管路预制现场、五金加工门店这类场景下，能替代多套专用夹具，减少工位的工装占用空间。设计过程中对操作行程做了合理匹配，钳口的开合范围覆盖日常作业中常见的管径规格，不需要频繁调整初始位置即可完成不同规格工件的装夹，操作杆的长度经过力臂校核，既保证操作人员能输出足够的夹紧力，又避免力臂过长导致操作时与周边工位设备、物料产生干涉，操作空间预留充分，

　　即使在狭窄的工位空间内也能顺利完成装夹操作。整套结构的连接部位都采用标准紧固件装配，没有特殊定制的非标连接零件，后期维护更换配件时可直接采购对应规格的标准件，降低配件采购的周期与成本。从受力路径来看，夹持时的作用力从操作杆输入，经梯形丝杠转化为垂直方向的夹紧力，直接作用在上钳口组件，C型机架的受力路径经过加强筋结构优化，夹紧时机架的形变量控制在极小范围内，不会因为机架变形导致钳口错位、夹持力不足的问题，底座的安装孔位分布经过重心校核，夹持大长度管件时整个装置的重心依然落在安装支撑面范围内，不会出现倾翻风险。在实际工位布置时，可根据作业需求选择台装固定或者配合转台实现角度调整，适配不同角度的加工作业需求，比如管路斜口切割、角度焊接预固定这类工序，配合转台使用时不需要反复松夹调整工件位置，可直接转动底座调整加工角度，提升作业效率。钳口表面的防滑齿纹深度经过合理设计，既能保证足够的摩擦力防止工件转动，又不会在工件表面留下过深的夹痕，针对表面质量要求高的装饰类管件，还可在钳口表面加装铜质或者尼龙材质的保护衬垫，进一步降低夹持对工件表面的损伤，适配不同材质工件的装夹需求。
