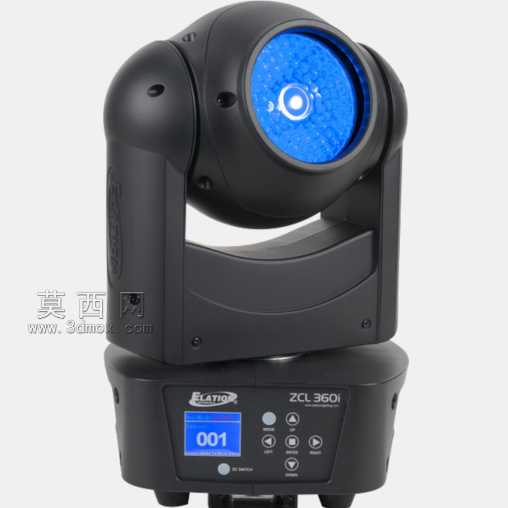

Elation ZCL360i摇头舞台染色灯结构设计

　　这款摇头染色灯的三维结构完整还原了实体设备的运动逻辑与装配关系，从实际工程应用角度看，这类设备主要服务于室内外演出、剧场剧院、酒吧livehouse、会展活动、演播室等专业场景，承担空间染色、氛围渲染、定点铺光的核心作用，区别于传统固定角度的舞台灯具，双轴转动的结构设计让它可以覆盖更大的投射角度范围，满足演出过程中多场景快速切换的布光需求。

　　从结构分层来看，设备整体分为底座、U型支撑臂、灯头三个核心运动模块，底座作为整个设备的承载基础，内部集成了供电模块、信号解码板、驱动控制电路以及水平转动的驱动机构，底座底部预留了标准的舞台灯吊挂安装孔位，适配行业通用的灯钩、安全绳挂载结构，安装边界完全符合专业演出设备的吊挂规范，底座正面设置的操作面板集成了显示屏与实体按键，可直接在设备端完成地址码设置、功能调试、参数校准等操作，无需额外外接调试终端，面板的按键布局与屏幕倾角经过人机工程校核，操作人员站在设备前方即可清晰观察屏幕显示内容，单手完成按键操作。

　　U型支撑臂是连接底座与灯头的核心传动结构，内部集成了垂直方向的转动驱动电机、传动皮带与角度定位传感器，支撑臂的两侧转轴采用同轴度公差严格控制的装配设计，保证灯头在-120度到120度的垂直转动范围内无卡顿、无旷量，支撑臂的壳体采用高强度工程塑料一体注塑成型，内部设置了纵横交错的加强筋结构，在保证整体结构强度的同时尽可能降低设备自重，减少吊挂安装时的承重负载，支撑臂与底座的连接部位设置了导电滑环结构，避免水平连续转动时出现线缆缠绕、信号中断的问题，可支持水平方向540度的连续转动，覆盖几乎全角度的投射范围。

　　灯头模块是设备的光学输出核心，前端集成了高透光率的光学透镜组与LED发光阵列，本次还原的结构中完整呈现了灯头内部的散热通道设计，灯头壳体上开设的对流散热孔配合内部的铝制散热基板，可将LED工作时产生的热量快速导出，避免长时间高功率工作出现光衰、色偏的问题，灯头前端的透镜采用防刮花的钢化玻璃材质，边缘设置了密封胶圈，达到演出设备要求的防尘防护等级，可适应演出场景中常见的烟雾、干冰、粉尘环境。灯头与支撑臂的连接转轴处设置了阻尼调节结构，可根据实际使用需求调整转动阻尼，避免设备在快速摇头动作时出现过冲、定位不准的问题。

　　从建模逻辑来看，整个结构的装配关系完全按照实际生产的装配顺序搭建，所有的卡扣、螺丝孔位、走线槽都做了1:1还原，结构工程师在做同类型产品开发时，可以直接参考这个模型的传动布局、散热设计、安装接口尺寸，尤其是双轴转动的走线空间预留、导电滑环的安装位设计，都是这类摇头灯具结构设计的核心难点，模型中呈现的支撑臂内部走线槽弧度、线缆预留长度，都经过实际运动干涉校核，在全角度转动过程中不会出现线缆挤压、磨损的问题。另外底座的配重布局也做了合理的重心匹配，整个设备的重心落在底座中心轴线上，无论是落地放置还是吊挂安装，都不会出现重心偏移导致的转动负载过大、安装不稳的问题。

　　在实际选型应用中，这类灯具的安装尺寸需要匹配舞台桁架的挂载间距，模型还原的底座宽度、支撑臂高度、灯头直径参数，都可以直接用于舞台布光的空间模拟，提前核算灯具之间的安装间距、投射角度覆盖范围，避免现场安装时出现灯具互相干涉、投射盲区的问题。灯头的出光口角度、透镜焦距对应的光斑覆盖范围，也和实体设备参数保持一致，可直接用于舞美设计的灯光效果预演，提前编排灯光走位程序，提升现场调试的效率。
