五眼摇头染色舞台效果灯具结构设计

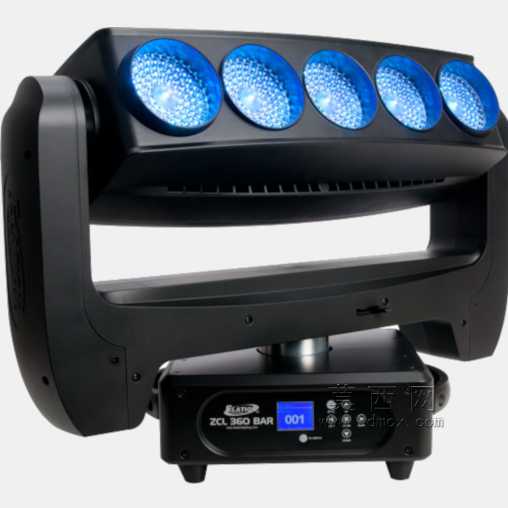

　　这款五头横向排布的摇头染色灯具，主要面向室内外演出、酒吧演艺、会展活动、剧场演播等场景的氛围渲染需求，区别于传统单头摇头灯的单点投光逻辑，五颗灯珠横向一字排开的结构，可在水平、俯仰转动的基础上实现宽幅面的色彩铺陈，单灯即可覆盖更大的舞台投射区域，减少同一场景下的灯具布设数量，降低现场布线与吊挂的载荷压力。从结构设计逻辑来看，整机采用U型双臂支撑的转动架构，底座内置水平旋转驱动组件，可实现360度连续水平回转，U型支架两侧集成俯仰转动的传动结构，带动灯头组件完成大角度俯仰摆动，满足不同高度、不同投射角度的布光需求。灯头部分的五颗透镜单元采用独立的配光设计，每颗透镜对应一组LED发光模组，透镜表面的蜂窝状微结构可将LED点光源均匀打散，

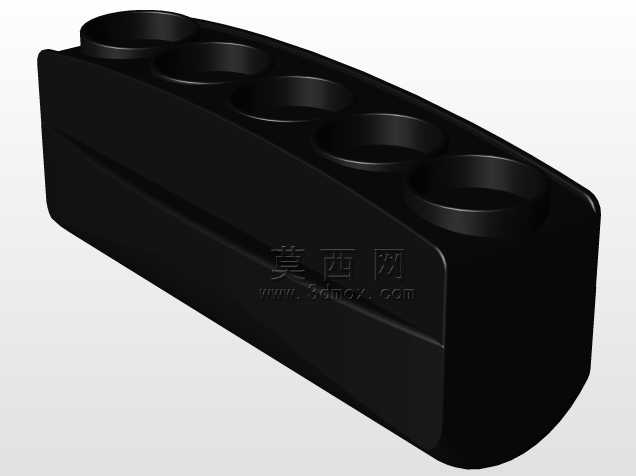

　　避免投光区域出现明显的光斑暗区或色彩断层，出光角度适配中远距离的舞台铺光需求，既可以实现整排统一色彩的宽幅洗墙效果，也可通过内置控制程序实现单颗灯珠的独立色彩、亮度调节，打出流水、渐变、跳变等多种动态灯光效果。底座部分的结构设计充分考虑了现场安装的兼容性，底部预留标准的舞台灯吊挂接口，既可以通过灯钩吊挂在舞台桁架上，也可直接放置在平面台面上使用，底座正面集成了液晶显示屏与实体操作按键，方便现场调试人员快速设置地址码、调整运行模式、校准转动初始位置，无需外接控台即可完成单机的基础参数调试。结构细节上，灯头壳体采用一体化压铸成型的铝合金材质，既保证整体结构强度，满足频繁转动下的抗形变需求，

　　也可通过壳体本身的散热鳍片结构带走LED模组长时间工作产生的热量，无需额外加装高转速散热风扇，降低设备运行时的风噪，适配剧场、演播厅等对环境噪音有严格要求的使用场景。U型支撑臂的内部走线采用中空过线结构，所有连接灯头与底座的电源线、信号线均从支撑臂内部空腔穿过，避免转动过程中线缆外露缠绕、磨损断裂的问题，提升设备长期运行的可靠性。安装边界方面，整机横向宽度适配常规舞台桁架的吊挂间距，底座的安装孔位符合专业舞台灯光的通用安装标准，可与市面上主流的灯钩、安全绳配件直接适配，无需额外加工转接件；设备转动过程中，灯头俯仰摆动的最大外轮廓边界经过校核，在水平回转、俯仰到极限角度时不会与底座、相邻安装的其他灯具发生干涉，

　　现场布设时只需预留出对应半径的转动空间即可，无需额外加大灯具间距。从实际使用的角度来看，这款灯具的结构设计充分平衡了功能集成度与运行可靠性，没有冗余的装饰性结构，所有外部壳体结构都兼顾散热、防护、结构支撑的作用，接线端口设置在底座侧后方，采用防水型接插件，可满足户外临时演出的防雨防护需求，底部的支撑脚采用防滑橡胶材质，平放使用时可避免设备震动移位，吊挂使用时也可作为缓冲结构，减少运输过程中的磕碰损伤。
