国际象棋车棋子双色写实造型设计

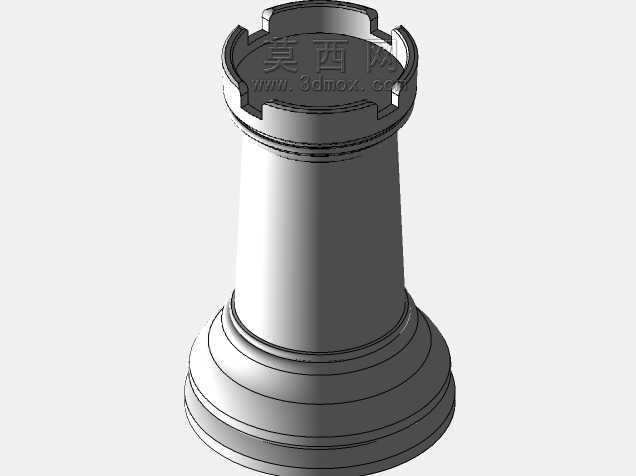

　　作为桌游道具制造领域的结构设计从业者，在接触国际象棋棋子的三维建模工作时，首先要锚定的是产品在实际使用场景中的核心需求——这类棋子既需要满足专业赛事级的握持手感与摆放稳定性，也要适配日常休闲对局、主题展陈、文创周边衍生等多场景的使用要求。本次设计的车棋子，在造型阶段先拆解了传统国际象棋车的经典视觉符号：顶部的城垛结构是车棋子区别于其他棋子的核心识别特征，设计时没有做过度的艺术化夸张，而是保留了城垛的等距缺口结构，四个缺口的宽度与凸起段的宽度比例控制在1:1.2，既保证远距离识别时的辨识度，也避免缺口过窄导致注塑成型时出现填充不足、脱模卡滞的问题。

　　棋子的主体柱身采用了微锥度设计，从底部基座向上到城垛下沿的锥度控制在1:20，这个锥度参数是经过多轮手板验证确定的：锥度过大会导致棋子视觉上显得单薄，握持时容易从指缝滑落；锥度过小则会增加脱模难度，同时棋子叠放收纳时的嵌套间隙过小，容易出现卡滞刮花表面的问题。柱身表面没有做额外的防滑纹路，一方面是因为国际象棋对局过程中棋子的移动频率不高，光滑表面更符合高端棋具的质感要求，另一方面光滑柱面在做表面处理时，无论是哑光喷塑、亮面烤漆还是木纹转印，都能获得更均匀的成膜效果，减少后期表面处理的不良率。

　　底部基座采用了外扩的法兰式结构，基座直径比柱身最大直径大35%，基座底部做了0.2mm深度的内凹沉台，这个沉台的作用是粘贴防滑绒布，粘贴绒布后的棋子底面与棋盘接触时不会产生硬摩擦刮伤棋盘表面，同时绒布的微变形能力可以适配棋盘表面微小的不平整，保证棋子摆放后不会出现晃动歪斜的情况。沉台的边缘做了R0.3的圆角过渡，避免绒布粘贴时边缘出现翘边，也能减少棋子跌落时基座边缘的崩缺风险。

　　在材质适配的设计考量上，这个造型同时兼容实木加工、注塑成型、金属压铸三种主流的棋具生产工艺。如果采用实木车削加工，整个造型的回转体特征占比超过90%，仅顶部城垛部分需要采用四轴铣削加工，加工时的走刀路径可以连续规划，减少换刀次数，提升加工效率；如果采用ABS注塑成型，整个零件的拔模方向统一沿棋子轴向，没有侧孔或者反向倒扣结构，模具可以采用简单的两板模结构，浇口设置在基座底部的沉台内，成型后浇口痕迹隐藏在绒布粘贴区域，不需要额外的浇口打磨工序；如果采用锌合金压铸生产，柱身的壁厚控制在2.5mm，基座部分壁厚3mm，整体壁厚差控制在20%以内，避免压铸时出现缩孔、冷隔等缺陷，成型后可以直接做电镀或者烤漆处理，获得金属质感的成品。

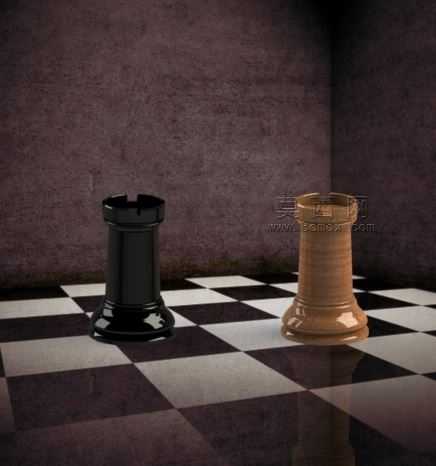

　　从安装边界与适配性来看，这款棋子的总高度控制在标准比赛棋子的尺寸区间内，基座直径适配常规50mm格距的国际象棋棋盘，摆放时棋子在棋盘格内的四周预留间隙均匀，不会出现棋子过大挤占相邻格子空间，或者过小显得棋盘空旷的问题。双色版本的设计中，深色款采用纯黑哑光质感，浅色款采用暖棕仿木质感，两种配色的棋子外轮廓尺寸完全一致，保证对局时双方棋子的重量差控制在5%以内，不会因为重量差异影响棋手的握持手感判断。

　　在细节处理上，城垛的顶部边缘做了R0.5的圆角，柱身与基座的衔接位置做了R1的过渡圆角，所有棱边都没有尖锐锐角，一方面是避免日常使用时划伤棋手手指，另一方面也能减少生产过程中锐边磕碰导致的残次品率。棋子的整体重心控制在总高度的三分之一以下，也就是靠近基座的位置，这样的重心设计可以保证棋子被意外触碰时不容易倾倒，即使倾倒也会沿着基座边缘滚动，不会直接砸落棋盘损坏其他棋子。针对文创衍生场景的需求，这个造型还预留了足够的后期加工空间，比如可以在柱身表面激光雕刻定制logo、在基座内部嵌装配重块调整棋子手感、在城垛部分嵌入小型装饰件做主题化定制，不需要改动主体结构就能适配不同的定制需求。
