混合动力客车车顶总成结构设计方案

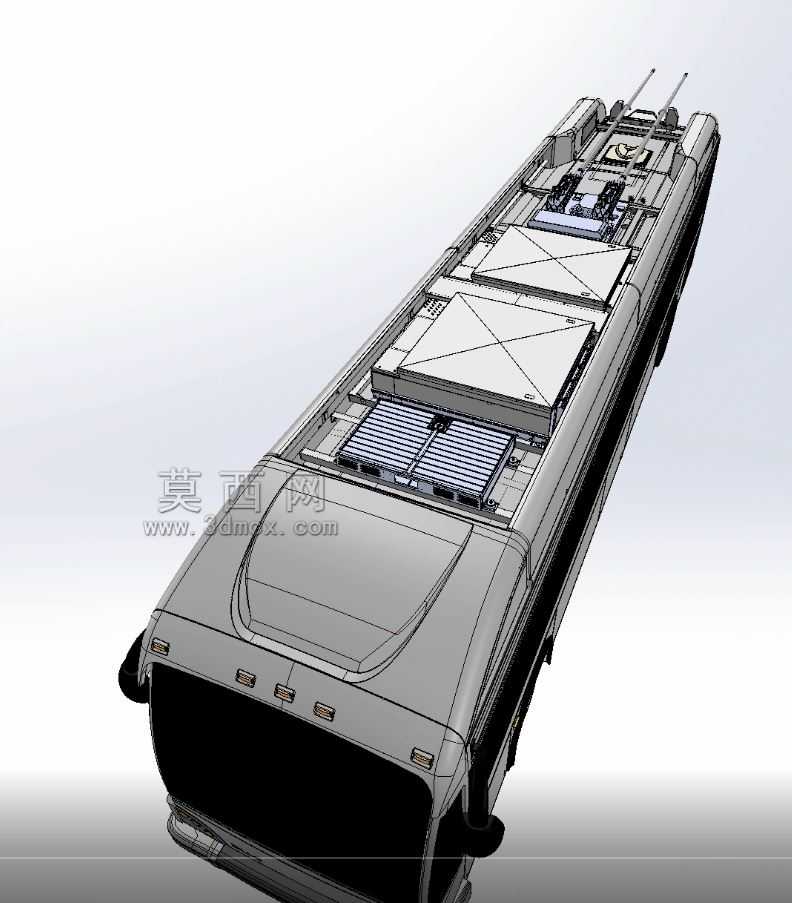

　　整个车顶总成采用了分区域模块化的布局逻辑，顺着车身长度方向从前到后依次划分出不同的设备安装舱位：靠近车头的区域保留了传统客车的车顶流线型过渡段，这部分曲面做了低风阻优化，能够降低车辆高速行驶时的顶部紊流，减少风阻损耗；中段区域是核心的承载区，专门预留了动力电池包的安装基座，基座位置设计了内嵌式的安装定位点，电池包安装后上表面与车顶蒙皮基本齐平，既不会额外增加整车高度，也能避免突出结构带来的风噪增大问题，同时基座周边设计了一体化的排水导流槽，能够将雨水顺着导流槽导向车顶两侧的排水道，不会在设备安装区域形成积水。电池包安装位的后侧预留了散热模块与高压配电单元的安装空间，这部分结构特意做了加强筋布局，因为散热模块自带风机，在城市公共交通的新能源车型迭代进程中，混合动力客车的车顶区域是整车动力系统布置的核心承载区，不同于传统燃油客车车顶仅需覆盖蒙皮、预留空调安装位的简单设计，混动车型的车顶需要同时承载动力电池组、电驱辅助散热模块、高压配电单元、空调外机、受电相关组件等多类核心部件，其结构设计直接决定了整车的重心高度、设备维护便利性以及运行可靠性。日常运营场景中，城市公交客车每日需经历频繁启停、不同等级路面的颠簸振动、夏季高温暴晒、雨季强降水冲刷等复杂工况，车顶结构既要为所有上装设备提供足够的安装刚度，避免车辆运行过程中设备固定点出现应力疲劳开裂，还要做好密封防护，防止雨水渗入车厢内部或者侵蚀高压电气部件。从结构设计的思路来看，

　　运行过程中会产生持续的微幅振动，加强筋的走向顺着振动传递的路径布置，能够将振动能量快速分散到整车顶部的侧围梁结构上，避免局部结构出现共振。靠近车尾的区域则预留了空调外机以及混动系统专用排气组件的安装位，各个安装位之间都设计了走线槽，高压线缆与低压控制线缆分槽布置，避免电磁干扰影响车载电控系统的信号稳定性。在安装边界的尺寸控制上，整个车顶总成的宽度完全匹配客车车身的顶部宽度，两侧边缘做了圆弧过渡，与车身侧围的蒙皮实现平滑衔接，不会出现突出车身宽度的结构，满足车辆通行限宽的要求；整体高度方向上，所有上装设备安装完成后，顶部最高点距离地面的高度严格控制在城市道路限高要求范围内，能够顺利通过常规的城市立交桥、公交场站的限高杆。

　　安装固定点的设计全部采用预埋式螺母板结构，不需要在车顶蒙皮上进行后期打孔作业，所有固定点的位置精度在建模阶段就做了公差匹配分析，确保各个设备安装时能够顺利对位，不会出现安装孔位偏差导致的强制装配问题。结构的材质选择上，主承载框架采用高强度钢型材焊接成型，蒙皮部分采用轻量化的复合材料，在保证结构刚度的前提下尽可能降低顶部结构的自重，避免整车重心过高影响行驶稳定性。针对日常维护的需求，各个设备对应的车顶区域都设计了可独立开启的检修口，检修口的密封结构采用多层胶条设计，关闭时能够达到IP67的防护等级，检修时不需要拆除大面积的车顶蒙皮，只需要打开对应位置的检修口就能完成设备的检测与部件更换，能够大幅降低后期运维的时间成本。

　　在结构强度校核层面，建模过程中针对车顶的承载能力做了多工况的仿真验证，包括车辆满载急刹时的纵向冲击、急转弯时的横向载荷、顶部积雪时的垂直均布载荷，以及路面颠簸带来的随机振动载荷，确保在各种极端工况下，车顶结构的变形量都在设计允许范围内，不会出现结构开裂或者设备脱落的风险。另外，车顶的边角位置都做了圆滑过渡处理，没有尖锐的突出结构，一方面是为了降低风阻，另一方面也能避免车辆清洗或者运维人员在车顶作业时出现磕碰划伤的问题。整个车顶的线束布局全部隐藏在内部的走线槽内，外部看不到明线，既美观也能避免线缆长期暴露在紫外线环境下出现老化破损的问题，走线槽内部还设计了线缆固定卡扣，每隔一段距离就将线缆固定，避免车辆运行过程中线缆晃动磨损绝缘层。
