多格分区式工装物料承托设计盘

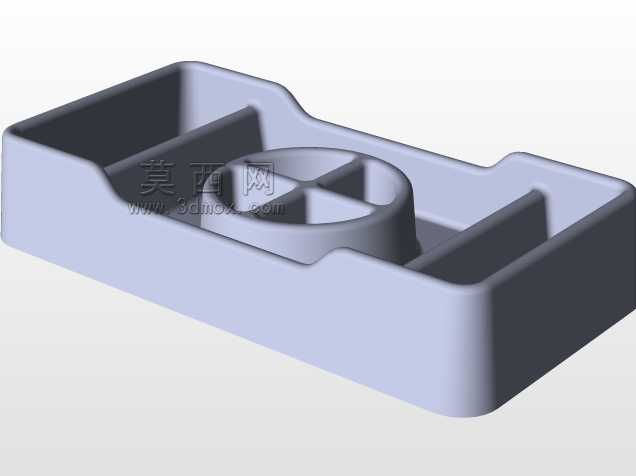

　　这类多格分区的承托盘，在车间装配工位、精密零件周转环节的应用频次极高，很多人做工位布局的时候容易忽略这类小型承托具的细节设计，最后要么是零件混放磕碰，要么是取放动线绕路，反而拉低了整线的装配效率。从结构上看，这款承托盘采用一体化的槽体结构，边缘做了圆弧过渡的加厚处理，不是那种直角薄边的廉价设计——薄边结构在周转堆叠的时候很容易因为应力集中出现崩边，尤其是用ABS或者PP注塑成型的时候，直角位置的熔接痕本来就是强度薄弱点，做R3-R5的圆弧过渡，既能提升边缘的抗冲击性能，也能避免操作人员取放零件的时候被锐边划伤。盘体内部的分区不是随意划分的，中间带十字筋的圆形沉槽，是专门用来放置带圆柱定位特征的核心小部件，比如装配用的定位销、

　　小型轴套类零件，沉槽的深度刚好能把零件完全容纳，不会因为盘体挪动出现零件滑出的情况；周围的几个长条形分格，宽度做了差异化设计，分别对应不同规格的紧固件、小型密封件、装配辅具，每个分格之间的立筋高度比盘体外缘低2mm左右，这个尺寸差是特意留的，一方面取放零件的时候手指不会被立筋卡到，另一方面堆叠同规格托盘的时候，上层托盘的底部能刚好卡在下层盘的外缘内侧，不会出现滑移塌垛的情况。做这类承托盘设计的时候，首先要匹配工位的安装边界，常规的线边工位操作台深度一般是600mm，这类托盘的外形宽度控制在150-200mm区间，长度不超过300mm，刚好能放在操作台的靠近操作人员的一侧，不会占用过多的装配操作空间；盘体的整体深度控制在40mm左右，

　　太深的话取放底层零件需要抬手翻找，太浅的话零件堆叠高度超过盘缘就容易掉落。盘底的设计也有讲究，不是完全的平面结构，而是在四个角位置做了高度1.5mm的垫高凸点，这样盘底和操作台台面之间会留出微小的间隙，要是台面上有少量的切削液或者装配残留的油污，不会直接粘在盘底，挪动托盘的时候也不会因为负压出现吸台的情况。很多新手做这类零件设计的时候，容易把壁厚做的不均匀，比如立筋位置和盘底位置厚度差超过2mm，注塑成型的时候就会出现明显的缩痕，甚至因为冷却速率不一致导致盘体翘曲，放在台面上晃荡不稳；这款设计的整体壁厚统一控制在2.5mm，所有立筋和盘壁的连接位置都做了R1的圆角过渡，既保证了整体的结构刚性，装满零件的时候不会出现侧壁外胀变形，

　　也能优化注塑时候的熔料流动路径，减少成型缺陷。另外盘体两端的内凹缺口，是专门为了人工搬取设计的握持位，缺口的弧度刚好贴合手指的弯曲形态，搬取的时候不需要把手指伸到盘底，尤其是托盘堆叠存放的时候，直接扣住两端的缺口就能把上层托盘抬起来，比那种平直边缘的托盘操作效率高很多。在实际的生产场景里，这类承托盘除了线边工位的零件摆放，还可以配套周转箱使用，尺寸刚好能嵌入标准尺寸的EU周转箱内部，把周转箱的内部分隔成独立的储物区域，不同规格的零件不会在周转过程中混装，到了工位之后直接把整个托盘从周转箱里拿出来放在操作台上就行，不需要二次倒运零件，减少了零件磕碰的概率。设计的时候还要考虑长期使用的磨损问题，盘底的垫高凸点位置是磨损的高发区，做结构的时候可以把这个位置的壁厚局部加厚0.5mm，不需要额外加耐磨嵌件，就能把托盘的使用寿命提升30%以上；内壁的表面粗糙度控制在Ra1.6左右，过于粗糙的表面容易积攒细小的金属碎屑，清理的时候不方便，过于光滑的话注塑脱模难度大，还容易出现表面划伤之后的明显痕迹。
