格里斯特水力磨坊整体结构三维设计

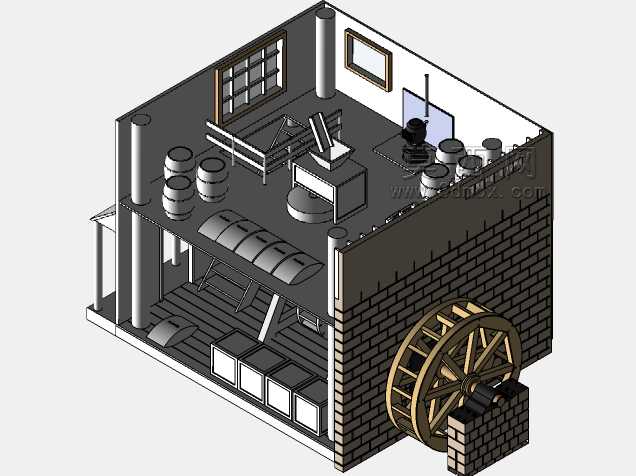

　　这套三维设计完整还原了传统水力驱动格里斯特磨坊的整体结构，涵盖外部水轮动力单元、建筑主体结构、内部加工工位全系统布局，可作为传统粮油加工设备复原、文旅场景磨坊装置设计、传统机械结构教学的三维参考载体。从实际应用场景来看，这类水力磨坊多依托自然水流落差布设，适用于乡村小型谷物加工点位、农耕文化体验园区、传统工艺展示场景，无需外接电力输入，依靠水流冲击水轮产生的扭矩即可完成整套磨粉作业，适配低能耗、原生态的加工与展示需求。

　　设计过程中优先梳理了动力传递的路径逻辑：外侧布设的下冲式木质水轮作为动力输入端，水流冲击轮叶产生旋转扭矩，通过穿入墙体的主轴将动力传递至建筑内部的磨盘驱动机构，主轴与磨盘之间设置齿轮变速结构，匹配磨盘作业所需的合理转速，避免转速过高导致磨粉温度上升影响谷物品质，也防止转速过低造成加工效率不足。建筑主体采用砖石与木质混合结构，下层为动力传递与储料区域，布设承重立柱承载上层设备与建筑荷载，立柱间距经过排布校核，既预留出物料转运的通行空间，也保证整体结构的抗振性能，避免水轮运转、磨盘作业产生的振动导致建筑结构出现松动。上层为加工操作区域，沿墙体布设采光窗保证作业面的自然光照条件，窗边设置进料工位，可直接将待加工谷物倒入磨盘进料斗，磨盘周边设置围挡结构避免加工过程中粉料飞溅，磨盘旁衔接筛分工位，可对磨制完成的粉料进行粗细分级，不同粒径的粉料通过不同的溜槽导入下层对应的储料容器中，减少人工转运的作业强度。

　　水轮结构采用多辐条支撑设计，轮叶角度经过适配调整，可最大化承接水流的冲击动能，水轮底部设置砖石砌筑的导流槽，引导水流以最优角度冲击轮叶，同时避免水流冲刷建筑基础造成地基沉降。建筑内部的楼梯连接上下两层，踏步坡度符合人工上下搬运物料的人体工程学要求，楼梯旁设置防护栏杆，避免作业过程中发生跌落风险。上层操作区还预留了人工操作的站位空间，操作人员可在工位旁完成进料调整、磨盘间隙校准、粉料收集等全流程操作，工位旁设置小型置物台，可放置检修工具、作业记录物料。

　　从安装边界来看，整套磨坊布设需要预留足够的水流通道空间，水轮侧需保证水流进出的顺畅性，建筑主体周边需预留物料运输的通道，整体结构的基础需做抗沉降处理，尤其是水轮主轴穿入墙体的位置，需做防水密封处理，避免水流渗入建筑内部造成木质结构受潮腐朽。内部设备的排布充分考虑了维护检修的空间，磨盘、传动齿轮等易损部件周边预留了足够的拆卸操作空间，无需大规模拆解建筑结构即可完成易损件的更换作业。整套结构的动力传递路径短，机械结构简单可靠，日常维护难度低，适配长期户外布设的使用需求，在传统工艺复原、文旅场景搭建中，既可以作为静态展示装置，也可通过水流驱动实现实际磨粉作业，还原传统水力加工设备的真实作业状态。
