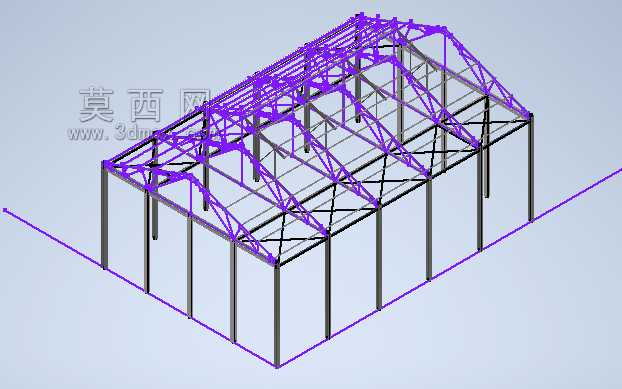

建筑结构施工配套三维设计模型

　　在建筑结构施工领域，三维模型的应用早已渗透到从前期方案推演到现场施工落地的全流程环节，不同于平面图纸的二维表达，这类建筑结构相关的三维设计成果，能够把不同构件之间的空间搭接关系、安装预留间隙、施工操作边界完整呈现出来，让结构设计师、施工技术人员在项目推进前期就能规避大量空间碰撞问题。从实际应用场景来看，这类模型可覆盖民用住宅、工业厂房、公共建筑等多类建筑的结构施工环节，不管是现场班组的技术交底，还是预制构件的生产尺寸校验，都能依托三维模型完成直观的信息传递，避免传统二维图纸中平立剖对应偏差带来的施工返工。从设计思路层面来说，这类建筑结构模型的搭建，首先要贴合实际施工的工序逻辑，先梳理主体承重构件的排布逻辑，再匹配二次结构、施工临时支撑的安装位置，每一处构件的尺寸设定都要对应现场施工的实际操作空间，比如梁柱节点处的钢筋排布预留空间，要考虑现场钢筋绑扎的操作余量，不能只追求理论上的结构受力合理性而忽略施工可操作性。在外形尺寸与安装边界的处理上，模型会严格对应建筑结构的实际模数，比如墙体的厚度、梁柱的截面尺寸、楼板的标高差，都会按照实际施工的公差要求预留调整空间，同时会把施工过程中需要用到的临时支撑、操作架体的占位空间同步纳入模型校验范围，避免现场安装时出现构件与临时设施碰撞的问题。从功能特性来看，这类结构模型能够拆分展示不同施工阶段的构件组成，从基础承台施工到主体结构封顶，再到二次结构填充，每一个阶段的构件都可以单独提取查看，

　　方便施工人员对应不同工序准备材料、安排人员进场。不同于纯外观展示的建筑模型，结构施工类的三维模型更侧重构件之间的连接逻辑，比如钢结构节点的螺栓排布、混凝土构件的钢筋锚固长度、预制构件的吊装预留点位，这些细节都会在模型中做精准还原，让现场施工人员能够直接对照模型确认每一处连接节点的施工要求，减少因图纸理解偏差带来的质量问题。在实际项目推进中，很多施工单位会把这类三维模型导入到现场的BIM管理平台中，结合施工进度计划做4D进度模拟，提前预判不同工序交叉作业时的空间冲突，比如机电管线安装与结构梁柱的碰撞、施工电梯附着点与结构外架的干涉，这些问题在二维图纸审核阶段很难被完全发现，通过三维模型的空间漫游检查，就能在施工前完成方案调整，

　　大幅降低现场的变更成本。对于结构设计人员来说，搭建这类模型的过程也是对结构方案做二次校验的过程，在三维视角下能够更直观地发现结构受力体系中不合理的构件排布，比如局部荷载集中区域的构件尺寸不足、悬挑结构的支撑点位设置偏差，这些问题在平面计算中容易被忽略，通过三维模型的可视化呈现就能快速定位调整。模型在搭建时也会充分考虑不同施工工艺的适配性，比如采用装配式施工的建筑，模型中会单独标注预制构件的吊装点位、灌浆套筒的位置、构件拼接的密封预留缝宽，确保预制构件生产完成后到现场能够直接拼装，不需要额外做现场切割调整。而对于现浇结构的施工环节，模型会把模板支设的边界、对拉螺栓的排布间距、混凝土浇筑的分层高度标识做对应呈现，

　　方便现场模板班组快速确定支模方案，减少模板材料的浪费。在处理异形建筑结构时，这类三维模型的作用会更加突出，异形曲面的结构构件很难通过二维图纸准确表达尺寸，通过三维模型的参数化设定，能够直接导出每一块构件的加工尺寸，不管是钢结构构件的数控切割，还是混凝土模板的定制加工，都能直接依托模型数据完成生产，大幅提升异形结构的施工精度。从现场安装的角度来说，模型中明确的安装边界能够帮助施工人员提前规划构件的吊装路径，尤其是在场地狭窄的城区施工项目，大型构件的吊装作业空间有限，通过模型提前模拟吊装路径，确认构件在吊装过程中不会与周边已建结构、临时设施发生碰撞，能够有效提升吊装作业的安全性，减少吊装过程中的构件磕碰损伤。
