直列四缸发动机气缸盖顶部结构设计

　　在商用车、乘用车以及非道路移动机械的内燃机动力总成开发环节，气缸盖作为核心承压部件，其顶部结构的设计合理性直接决定了整机的密封性能、冷却效率与配气机构运行稳定性。这款直列四缸机型的气缸盖顶部结构，在建模阶段就充分考虑了量产装配与后期运维的实际需求，所有安装面的平面度公差、螺栓孔的位置度偏差都在三维数模中做了基准约束，避免后续加工环节出现装配干涉问题。

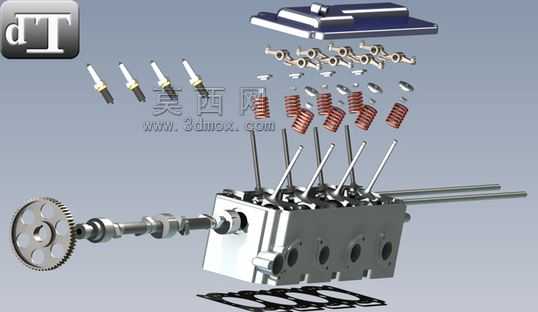

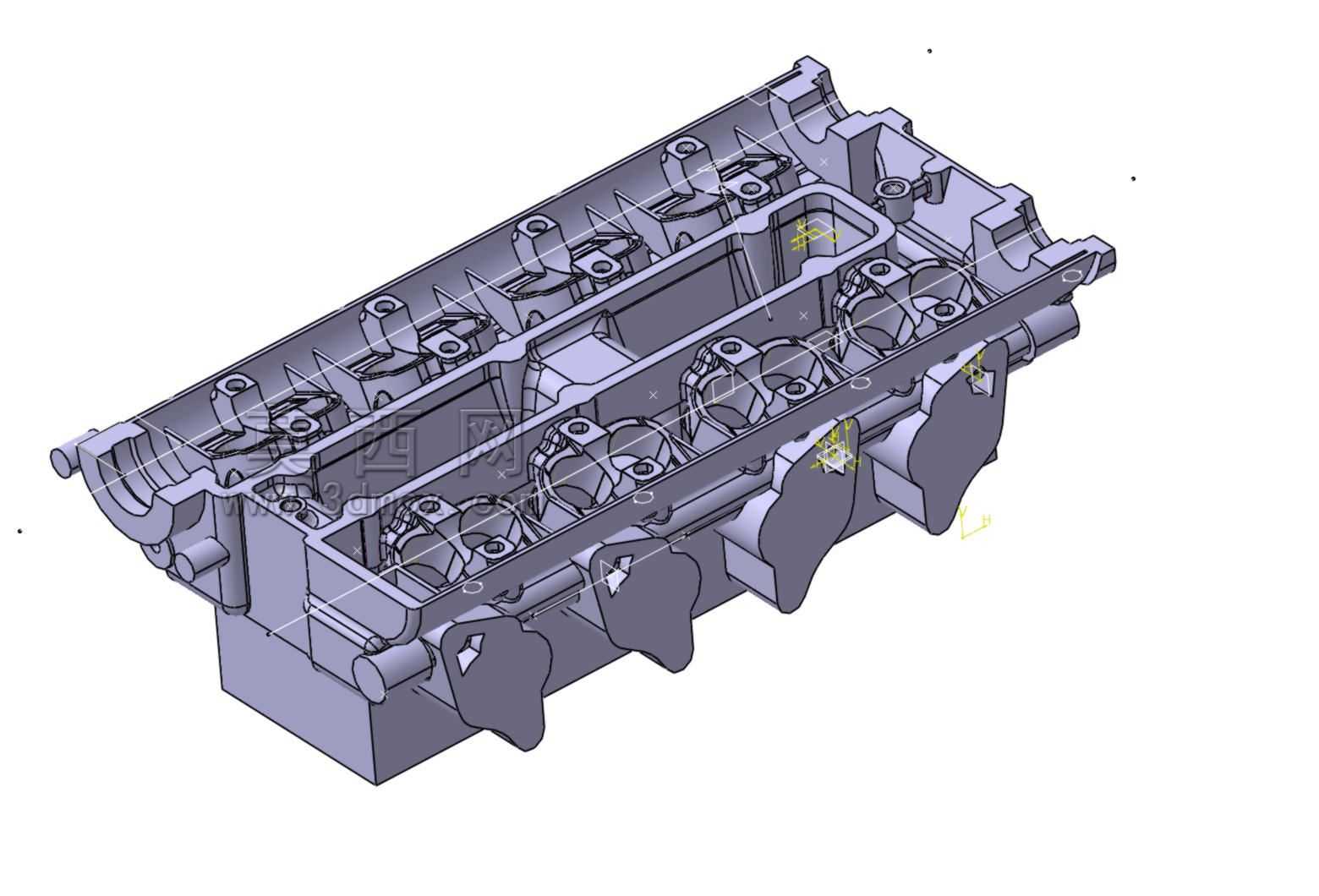

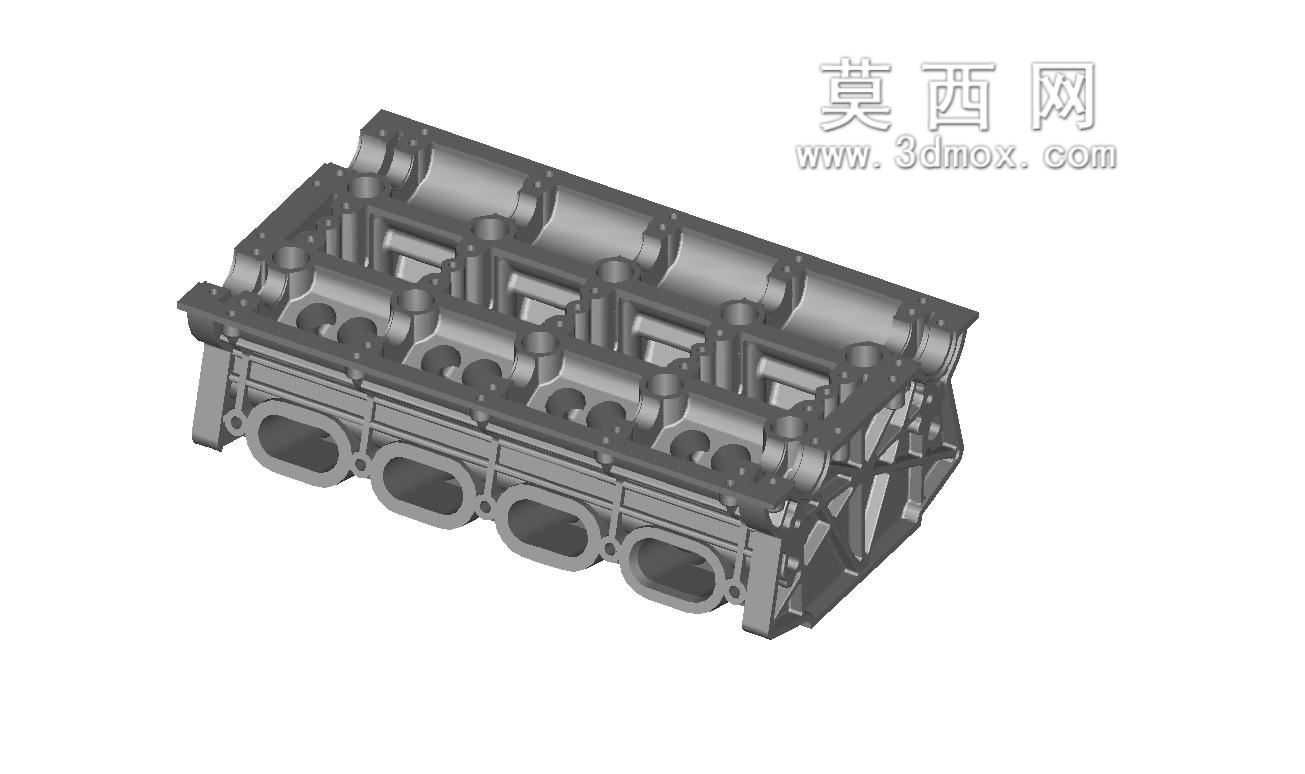

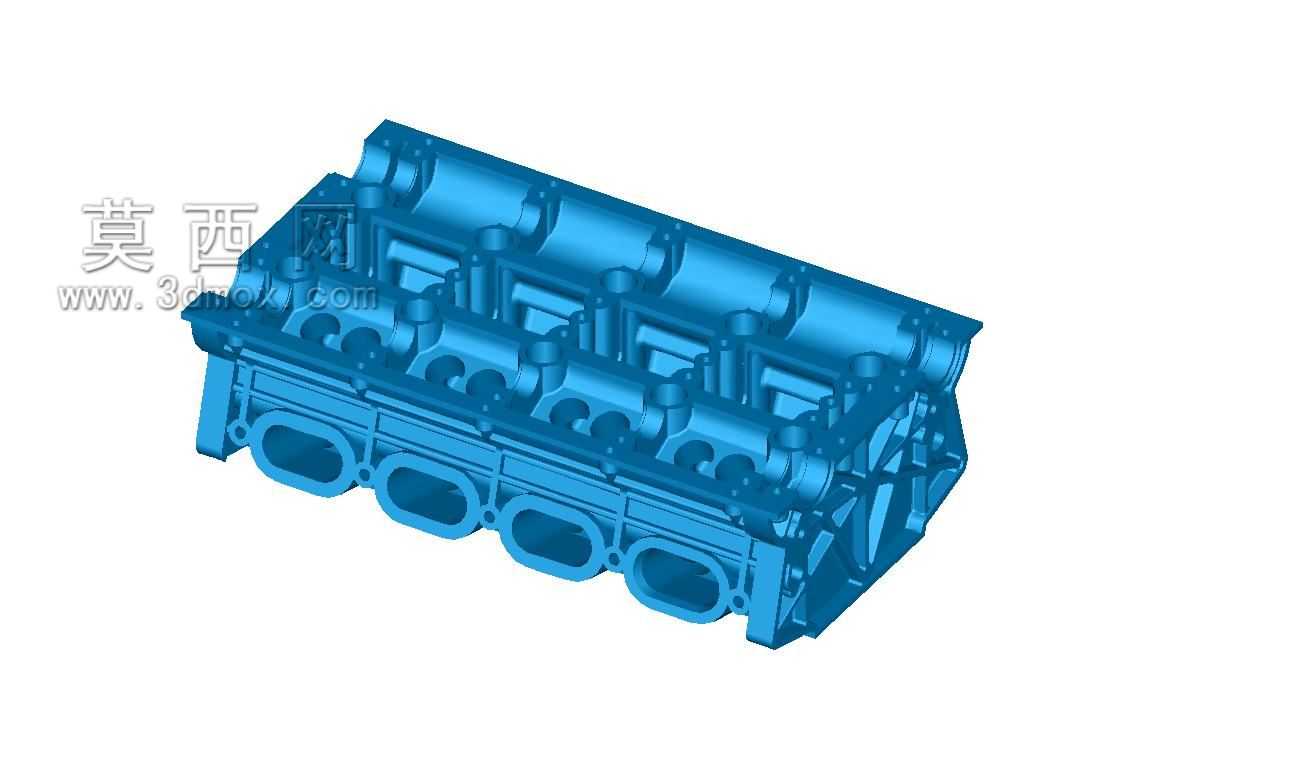

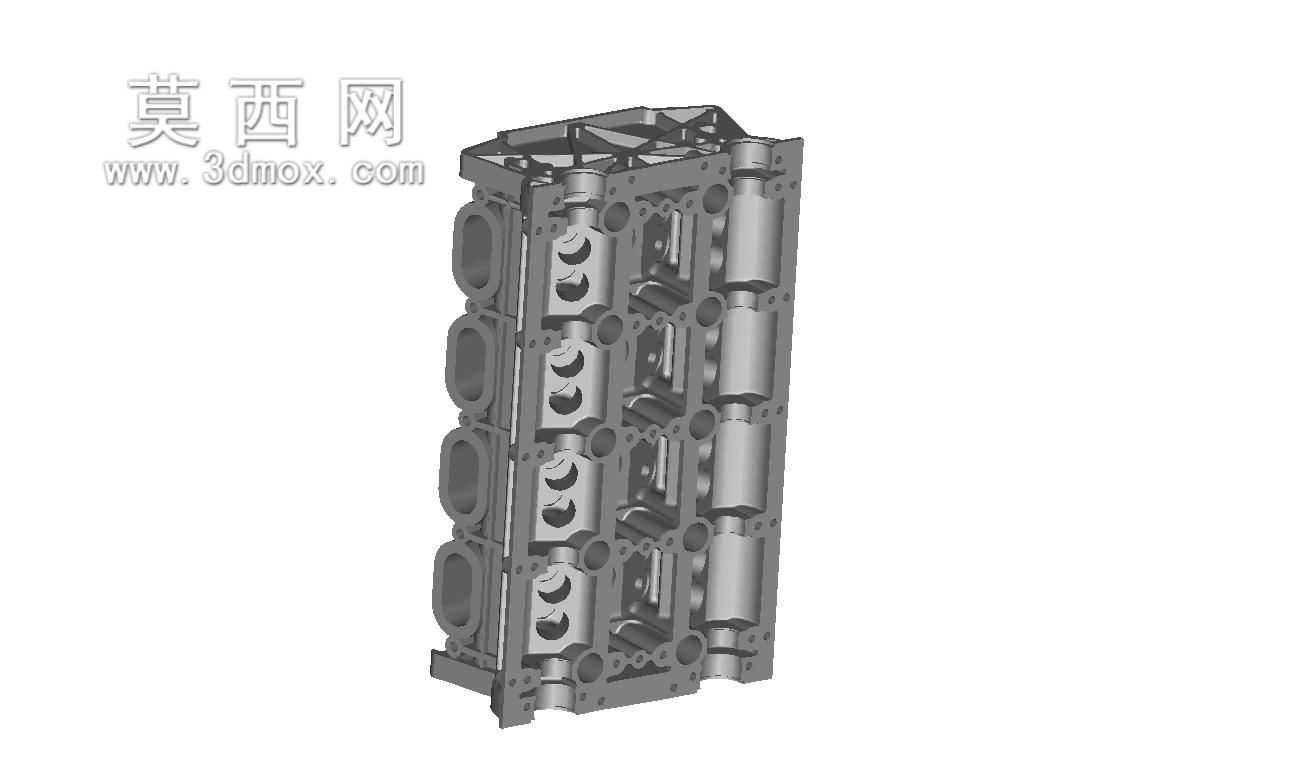

　　从实际应用场景来看，这类气缸盖顶部结构主要适配排量在1.6L-2.5L区间的直列四缸点燃式或压燃式内燃机，覆盖家用乘用车、轻型载货车辆以及小型工程机械设备的动力配套需求。顶部区域集成了凸轮轴安装座、气门弹簧承孔、润滑油道接口、冷却水道排气孔以及缸盖螺栓贯穿孔，在数模设计阶段，就将各功能孔位的同轴度、安装面的平面度做了参数化约束，确保后续加工环节能够直接基于数模生成刀路，减少二次设计的工作量。

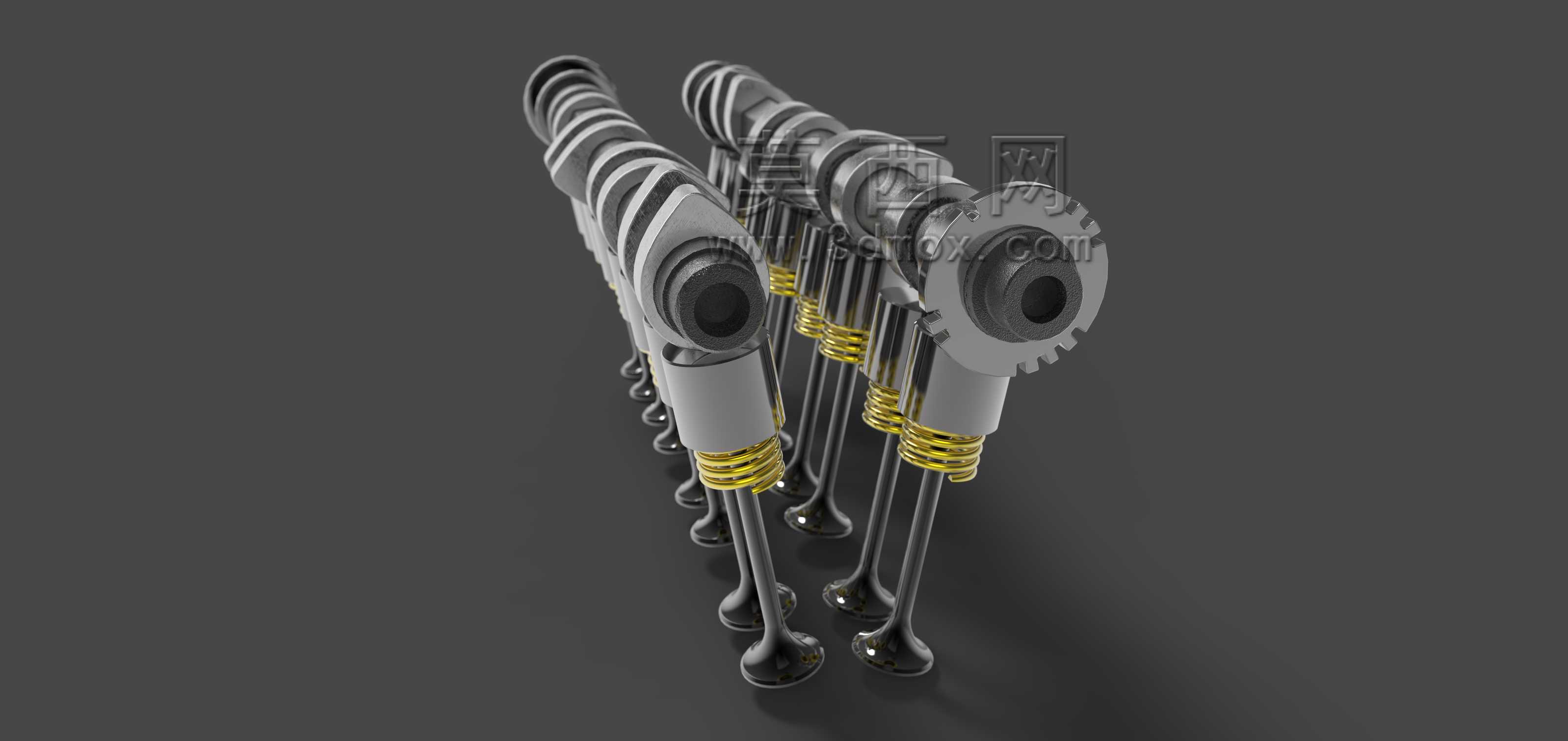

　　设计思路上，这款缸盖顶部采用了整体式刚性强化布局，相邻气缸之间的螺栓孔跨距经过反复校核，既保证了缸垫压紧力的均匀分布，避免燃气冲蚀缸垫的故障出现，又预留了足够的冷却水道流通空间，防止高负荷工况下缸盖局部热应力集中导致的开裂问题。顶部的凸轮轴安装座采用了一体式铸造成型后精加工的工艺路线，数模中特意在安装座根部做了圆角过渡处理，降低应力集中系数，同时将润滑油道的开孔位置设置在安装座的承压面侧，确保凸轮轴运转过程中能够得到持续的压力润滑，减少凸轮与挺柱之间的磨损。

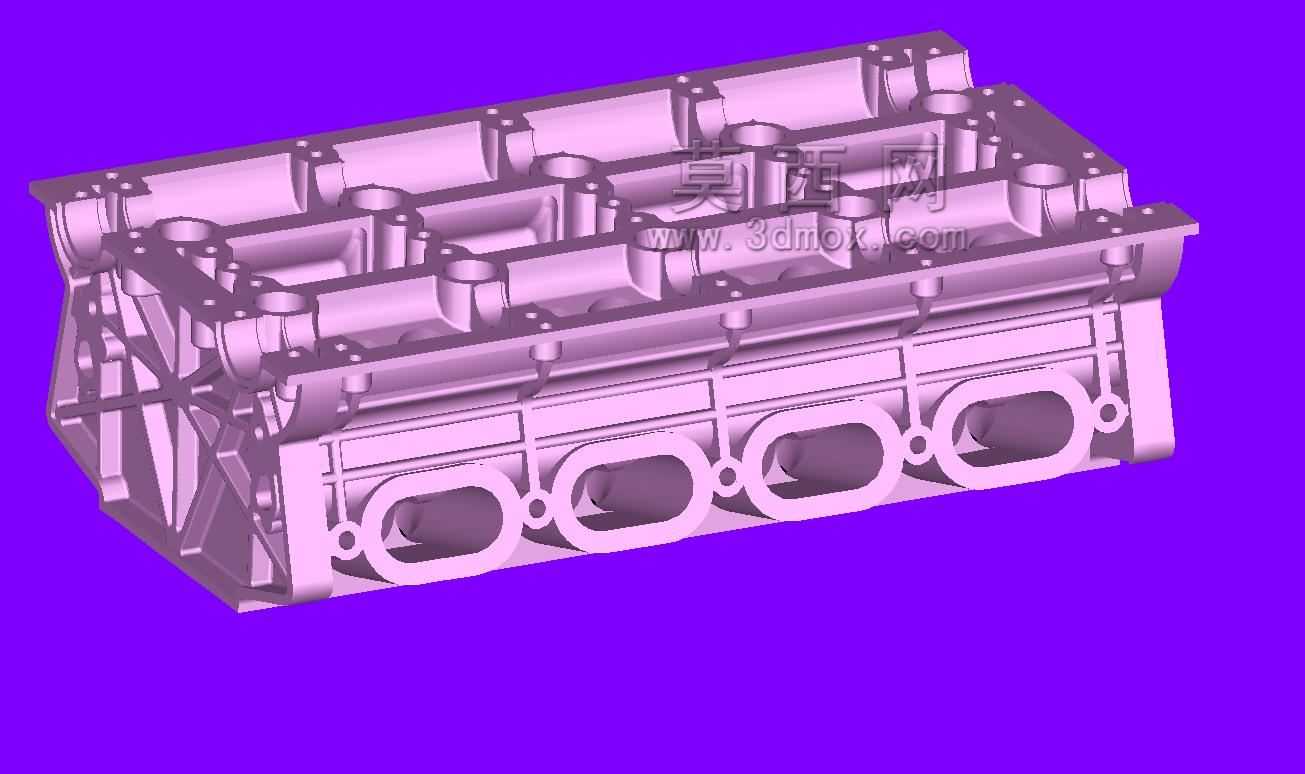

　　在安装边界的处理上，数模中明确标注了顶部所有外接接口的配合公差范围：与气门室盖配合的密封面采用了连续的平面结构，预留了密封胶条的安装槽位，槽宽与深度的尺寸匹配常用的成型密封胶条参数，无需额外开模定制密封件；缸盖螺栓的贯穿孔采用了阶梯孔设计，上部的沉孔深度刚好容纳螺栓头部的高度，确保螺栓拧紧后不会突出到气门室盖安装平面以上，避免与气门室盖产生干涉；顶部的冷却水道排气孔设置在整机倾斜状态下的最高位置，方便加注冷却液时排出腔体内的空气，防止冷却系统出现气阻导致的散热失效问题。

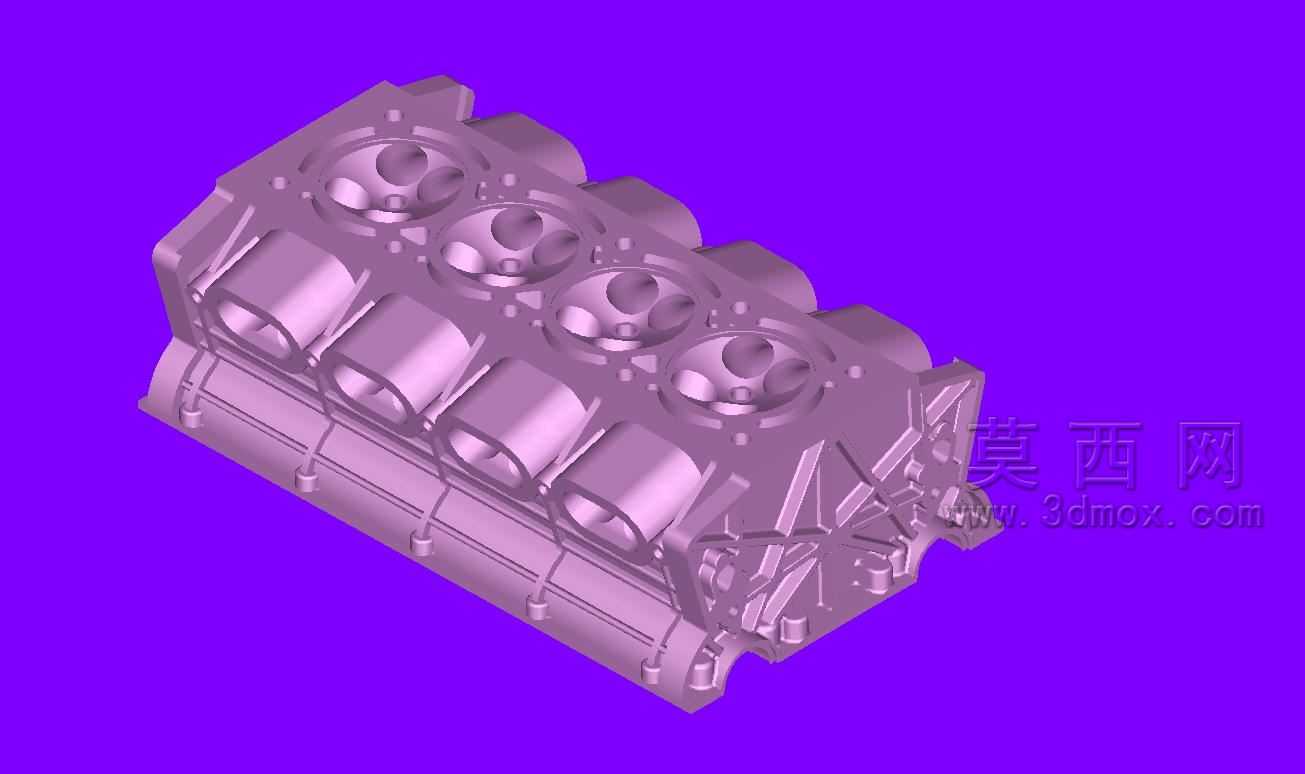

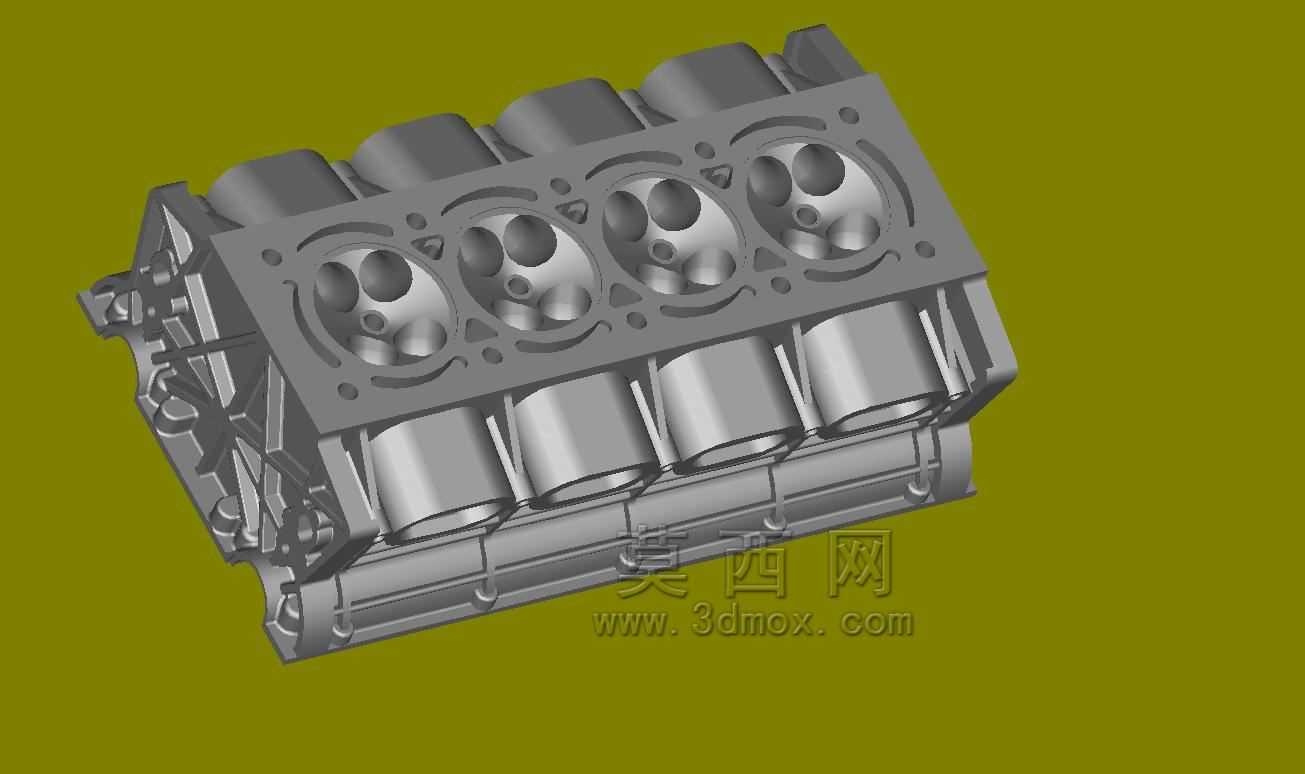

　　从功能特性来看，这款缸盖顶部的结构设计充分考虑了不同工况下的受力变形情况，在鼻梁区（气门座圈之间的区域）对应的顶部位置做了局部加厚处理，提升该区域的结构刚度，抑制高爆压工况下的结构变形，避免气门密封不严导致的缸压泄漏问题。润滑油道的走向在数模中做了圆滑过渡处理，没有直角急转弯结构，减少润滑油流动过程中的压力损失，确保配气机构末端的润滑点能够得到足够的油压供给。同时，顶部预留了传感器安装孔位，能够适配凸轮轴位置传感器、温度传感器等外接检测元件的安装，无需后期在成品缸盖上做钻孔加工，破坏原有结构强度。

　　在三维建模过程中，所有的加强筋布局都遵循力流传递路径设计，从缸盖螺栓安装座向凸轮轴轴承座、气门弹簧承孔位置辐射分布加强筋，既提升了整体结构的固有频率，避免发动机运转过程中缸盖顶部产生共振异响，又尽可能控制了整体重量，符合内燃机轻量化的设计趋势。数模中所有的铸造拔模角度都做了统一设置，适配主流的重力铸造或者高压铸造工艺要求，减少铸造过程中的拔模斜度偏差，降低后续机加工的余量，提升生产效率。

　　对于结构设计从业者而言，这类缸盖顶部的数模可以作为同排量机型开发的参考基准，在进行改型设计时，可以直接调整缸心距、螺栓孔位置等参数快速生成新的设计方案，缩短开发周期；对于设备选型人员来说，数模中明确的安装边界尺寸，可以直接用于动力舱的布局校核，提前排查缸盖顶部与机舱覆盖件、管线之间的干涉问题，减少样车试制阶段的整改工作量。整个模型的结构细节完全还原量产机型的实际设计状态，没有做过度的简化处理，所有的倒角、退刀槽、密封槽等工艺结构都完整保留，能够直接用于工艺分析、装配模拟以及教学演示场景。
