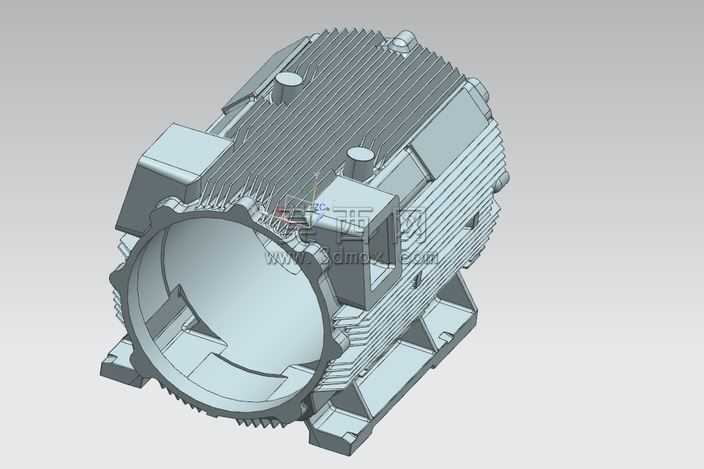

工业电动机壳体结构三维设计作品

本作品为工业三相异步电动机的机座壳体三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计规范与电机产品的实际生产工艺要求，精准还原了铸铁材质电机壳体的全部结构特征。建模初始阶段先以旋转特征构建壳体的主体筒身基础轮廓，确定定子铁芯安装腔的核心内径尺寸、轴向长度参数，保证后续与定子组件的装配配合精度；筒身外圆周区域通过阵列特征构建均匀排布的轴向散热筋结构，每一条散热筋的截面尺寸、凸起高度、排布间距均参考成熟工业电机的散热设计标准，既保证壳体的结构刚性，又能在电机运行时通过增大散热面积快速导出内部热量，避免绕组温升过高影响运行寿命。筒身两侧对称设计有方形接线盒安装基座，基座上预留了接线端子的安装孔位、线缆穿接的避让空腔，同时做了安装面的平整处理，保证接线盒装配后的密封防护性能；壳体底部一体设计有四个带安装孔的支撑脚，支撑脚的加强筋结构通过筋特征逐一构建，安装孔的位置度、孔径尺寸严格匹配通用工业电机的安装尺寸标准，可直接适配不同规格的安装底座，保证设备安装时的同轴度要求。壳体前端的端盖配合止口采用高精度的旋转切除特征制作，止口的配合公差、端面的平面度均按照电机装配的密封与同轴度要求设计，可保证端盖装配后与转子轴线的同心度，减少运行时的径向跳动；壳体表面的吊装凸台、接地螺栓安装位、铭牌粘贴平面等细节结构也逐一完成建模，所有倒角、圆角特征均按照铸铁件的铸造工艺要求添加，避免出现尖锐棱角导致的应力集中问题，同时还原铸件的工艺圆角特征。材质渲染阶段为模型赋予了铸铁喷塑的哑光灰材质效果，调整材质的粗糙度、反光度参数还原工业电机壳体的真实质感，对散热筋的棱边、安装面等区域做了光影强化处理，清晰展现各部分的结构层次与细节特征，整体模型结构完整，尺寸逻辑严谨，可用于电机结构教学、装配模拟、产品改型设计等场景。
