柴油发动机燃油过滤滤芯总成结构

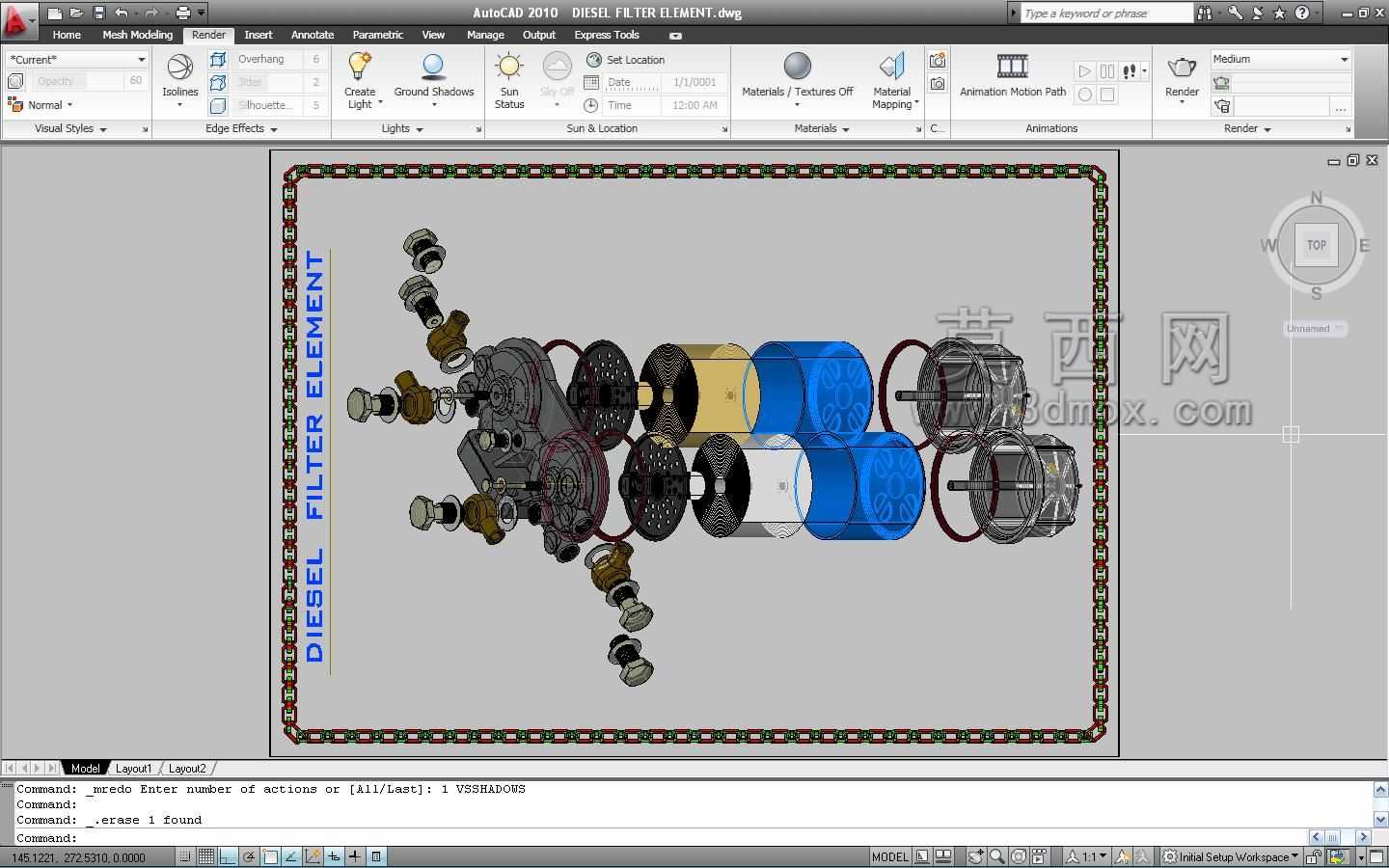

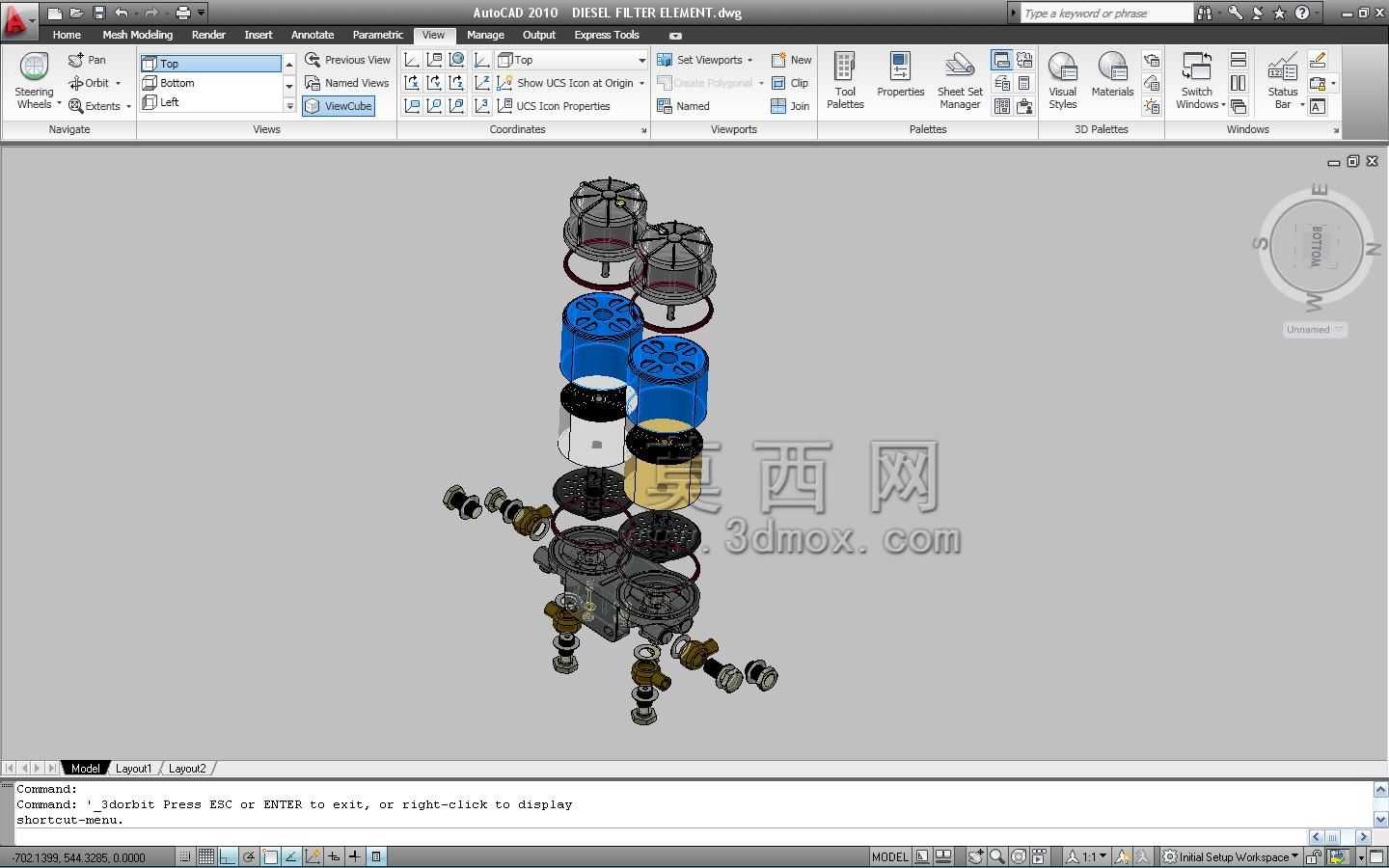

　　在商用柴油车辆、非道路移动工程机械、船用柴油动力机组的燃油供给回路中，燃油滤芯是保障喷油系统精密偶件使用寿命的核心部件，这套滤芯总成的三维结构完整还原了多联级过滤布局的实际装配状态，覆盖从粗滤到精滤的全段油路衔接逻辑。从实际工况适配角度看，柴油动力设备的作业环境往往存在燃油加注清洁度不稳定、燃油内混杂胶质与金属碎屑、低温环境下燃油析出石蜡等问题，单级过滤结构很难同时兼顾通流能力与过滤精度，这套总成采用多滤芯并联加串联的组合布局，下部集成的阀组可实现不同滤芯的油路切换，在单滤芯维护时无需切断整机燃油供给，适配连续作业场景下的不停机维保需求。设计过程中首先要匹配发动机额定功率对应的燃油流量，

　　单支精滤的额定通流能力需覆盖发动机全负荷工况下的峰值供油量，预留15%以上的通流余量避免高负荷下供油阻力过大导致动力输出受限；粗滤段设置在总成进油侧，采用大孔径过滤介质拦截大颗粒杂质与游离水分，下部集成的放水接头可定期沉积排出滤出的水分，避免水分进入高压喷油嘴造成锈蚀与卡滞。从安装边界来看，总成底部的接头采用标准锥面密封螺纹，适配主流柴油动力系统的燃油管路通径，安装时需保证总成竖直布置，确保沉积的水分与杂质能够汇集到滤罐底部，避免倾斜状态下杂质被燃油裹挟进入下游精滤段；整体安装支架的孔位间距匹配发动机缸体侧面的预留安装点，滤罐与周边发动机附件的间隙预留不小于20mm，满足维保拆卸时的操作空间需求，

　　同时避免发动机运行振动导致滤罐与周边部件发生磕碰磨损。结构细节上，每支滤芯的上端采用旋装式密封结构，更换滤芯时只需旋转滤罐即可完成拆卸，无需拆解周边管路，密封胶圈的压缩量控制在合理区间，既保证高压燃油下的密封性能，又避免胶圈过度压缩导致老化加速；上部的透明积水杯可直观观察内部积水高度，无需拆解即可判断是否需要进行放水操作，适配野外作业时的快速检查需求。油路设计上，总成内部的油道采用圆弧过渡结构，避免直角转折造成的燃油流动阻力增大，同时减少油道内的流动死区，避免长期使用后杂质在死区沉积滋生细菌造成滤芯堵塞；旁通阀的开启压力经过标定，当滤芯堵塞导致进出油侧压差超过设定阈值时，旁通阀自动开启保证燃油持续供给，避免滤芯堵塞后发动机断油熄火，

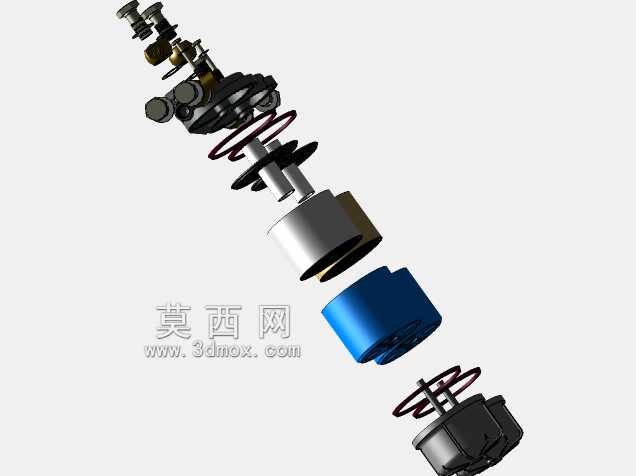

　　虽然旁通状态下未经过滤的燃油会进入下游，但可在紧急工况下保障设备移动到安全区域进行维保，避免在作业现场危险区域停机。针对低温工况的适配性，这套总成的滤罐外壳采用导热性适中的金属材质，可适配后期加装燃油预热装置，预热装置贴合在滤罐外壁时可快速将热量传递到内部燃油，避免低温下石蜡析出堵塞过滤介质；不同精度等级的滤芯采用差异化的外壳颜色标识，维保更换时可通过颜色快速区分粗滤与精滤滤芯，避免错装导致过滤等级不匹配引发的系统故障。从三维建模的细节还原度来看，模型完整呈现了每一处密封槽、接头螺纹、安装凸台的结构尺寸，可直接用于动力舱管路布置的干涉检查，也可作为维保教学的演示模型，帮助一线维保人员理解内部油路走向与滤芯更换的操作要点，避免因结构不熟悉导致的密封失效、滤芯装反等常见维保问题。
