巴哈越野赛车车架座椅组件三维设计

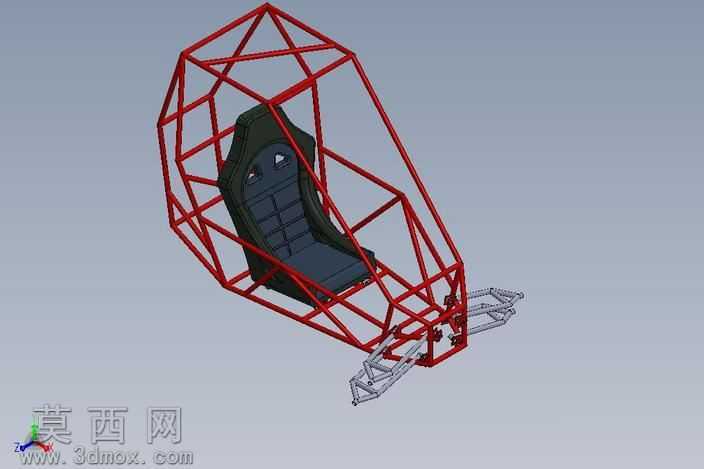

本作品为巴哈越野赛车的核心承载组件三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循巴哈赛事的整车设计规范与越野工况的强度要求展开设计。模型主体包含空间管桁架式车架结构与一体式赛车座椅两大核心部分，同时预留了前悬架安装位、动力总成固定位等关键接口，可直接用于后续整车装配设计。建模阶段首先依据巴哈赛车的人机工程参数确定座舱空间边界，通过绘制三维空间草图定位每根管材的连接节点，所有管材的弯折角度、连接位置均经过参数化约束，确保管件之间的相贯线贴合精准，无干涉错位问题，管材规格选用符合越野赛车抗冲击要求的高强度无缝钢管参数，建模时还原了管材的真实壁厚，为后续的有限元强度分析预留了可编辑的参数入口。车架的前部悬架安装支座采用独立建模后装配约束的方式完成，支座上的安装孔位、连接平面均按照悬架摆臂的安装尺寸精准定位，可直接匹配双叉臂式前悬架的装配需求。座椅部分采用包覆式赛车座椅造型，建模时通过曲面放样构建座椅的贴合型面，还原了座椅的侧向支撑结构、坐垫防滑纹理、靠背减重开孔等细节，座椅的安装点位与车架座舱区域的安装横梁完全对应，可实现无调整直接装配。材质渲染阶段，为车架管材赋予红色金属漆材质，还原钢管车架的焊接后涂装效果，金属材质添加了轻微的粗糙度参数模拟真实漆面的哑光质感，悬架安装支座赋予银灰色金属材质体现机加工零件的质感，座椅部分分别为座椅骨架、包覆面料赋予对应材质，黑色仿皮面料添加了细微的纹理凹凸与皮革反光属性，还原赛车座椅的真实视觉效果。整个模型的结构设计充分考虑巴哈赛车在非铺装路面行驶时的抗扭、抗冲击需求，桁架结构的杆件排布遵循力学传递路径，在驾驶舱周边形成了完整的环形防护结构，既保证了结构强度，又通过管材的合理排布控制了组件整体重量，所有装配位置均添加了重合、同轴等标准装配约束，模型可直接用于工程出图、运动仿真、渲染展示等后续设计环节，能够为巴哈赛车的整车设计提供可靠的基础组件支撑。
