离心泵蜗壳式叶轮壳体结构优化设计

　　该叶轮壳体为离心泵核心过流部件，也就是行业内常说的蜗壳结构，在整个泵组的水力循环中承担着收集叶轮甩出介质、将介质动能转化为压力能的核心作用，直接决定泵组的运行效率、振动噪声水平与运行寿命。从实际应用场景来看，这类壳体适配单级单吸离心泵结构，可广泛应用在民用供水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等场景，匹配的叶轮直径覆盖常规小流量高扬程到中流量中扬程的常用工况段。

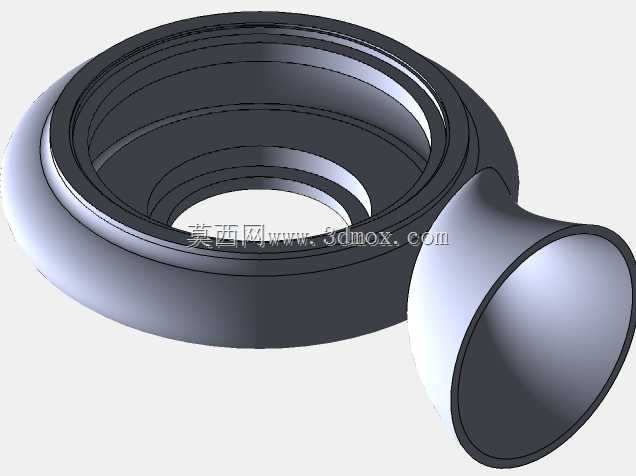

　　从结构功能特性来看，壳体的环形内腔与叶轮外缘的配合间隙经过反复校核，间隙值控制在合理区间，既避免间隙过大造成的介质回流损失，也防止间隙过小在泵组启动热胀时出现叶轮与壳体的刮擦故障。侧置的出口流道采用渐扩式截面设计，顺着叶轮旋转的介质流出方向平滑过渡，截面面积沿介质流动方向逐步增大，能够平稳地将叶轮输出的高速介质的动压转化为静压，减少流道内的涡流与水力冲击，降低泵组运行时的水力噪声。壳体上端的环形止口结构用于对接泵盖，止口的配合公差选用过渡配合等级，能够保证泵盖安装后与壳体的同轴度，避免出现装配偏心导致的叶轮运转偏磨；止口端面上预留的密封槽可适配O型密封圈或者密封垫片，防止高压介质从配合面泄漏。壳体中心的通孔为叶轮安装预留空间，孔的内侧边缘做了圆角过渡处理，避免应力集中，同时能够引导进入叶轮的介质流态更平稳，减少入口处的紊流损失。

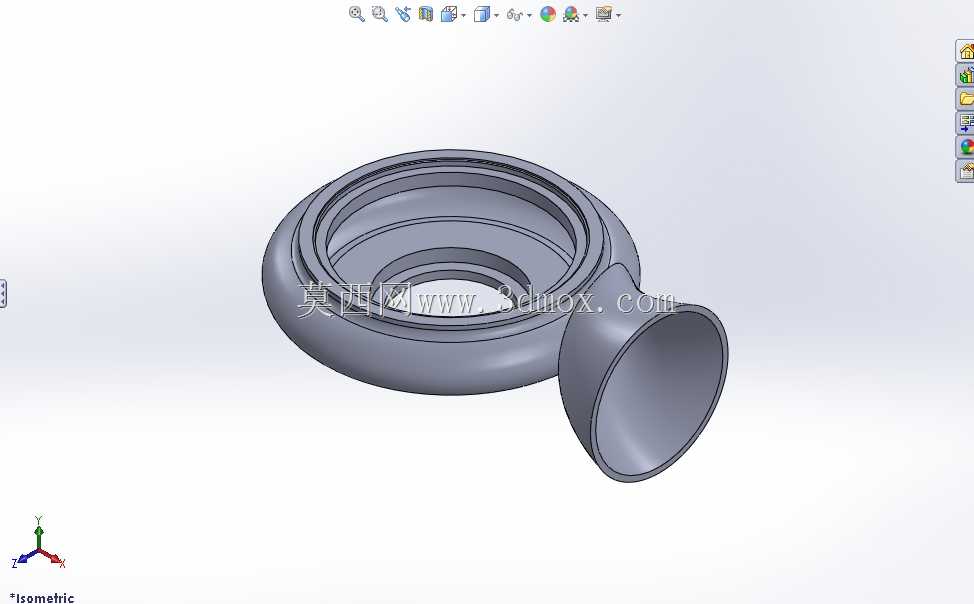

　　从设计思路层面，整个壳体的建模过程完全遵循水力设计的流线型原则，所有流道表面均为连续顺滑的曲面，不存在直角拐点或者局部凸起，尽可能降低介质在壳体内流动的沿程阻力。建模时首先依据给定的设计流量、扬程参数计算出蜗壳的8个断面面积，再沿着基圆将各个断面平滑连接形成蜗壳的螺旋形内腔，之后将出口段的渐扩流道与螺旋段做G2连续的曲面拼接，保证介质从螺旋段进入出口段时不会出现流道突变。壳体的壁厚设计充分考虑了承压需求，针对常规1.6MPa的工作压力等级，壁厚取值兼顾了强度要求与材料成本，外壁面与内壁面保持等距偏移，避免局部壁厚过厚导致的铸造缩孔缺陷，也防止局部壁厚不足造成的承压能力不够。出口端的法兰连接面按照标准管路法兰尺寸设计，螺栓孔的位置度公差严格控制，能够直接匹配对应通径的标准管路法兰，不需要额外做转接处理，降低现场安装的适配成本。

　　从安装边界与尺寸配合来看，壳体的安装基准面为下端的泵体连接脚，基准面的平面度公差控制在合理范围，保证泵组安装到基础台架上时不会出现翘曲，连接脚上面的安装孔预留了足够的调节余量，能够抵消小范围的安装位置偏差。壳体与叶轮的轴向配合尺寸经过公差链校核，保证叶轮安装后前后盖板与壳体内腔的间隙均匀，不会出现单侧摩擦的问题。在建模过程中还充分考虑了铸造工艺的可行性，所有的转角位置都设置了符合铸造要求的铸造圆角，避免出现尖角导致的铸造应力集中，同时壳体的拔模斜度按照砂型铸造的工艺要求设置，能够保证造型起模时不会损坏砂型，降低铸件的废品率。针对实际运行中可能出现的介质冲刷问题，流道表面的曲率变化率控制在合理范围，避免局部流速过高造成的壳体冲刷磨损，延长部件的使用寿命。整个结构的设计没有冗余的结构特征，所有的曲面与实体特征都服务于水力性能提升与装配可靠性，能够直接用于后续的工程出图、铸造工艺编制与仿真校核工作。
