V12发动机活塞组件结构设计

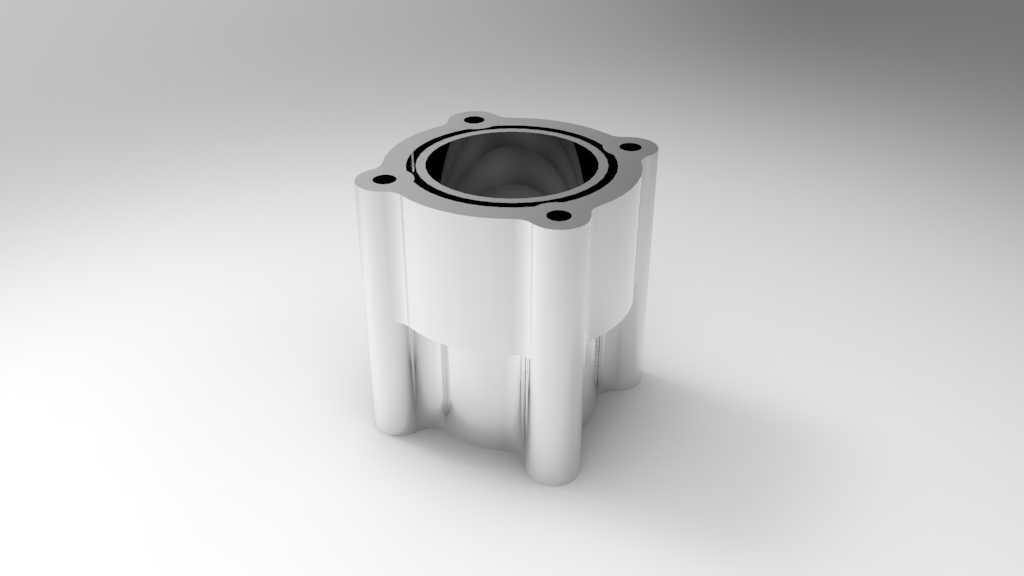

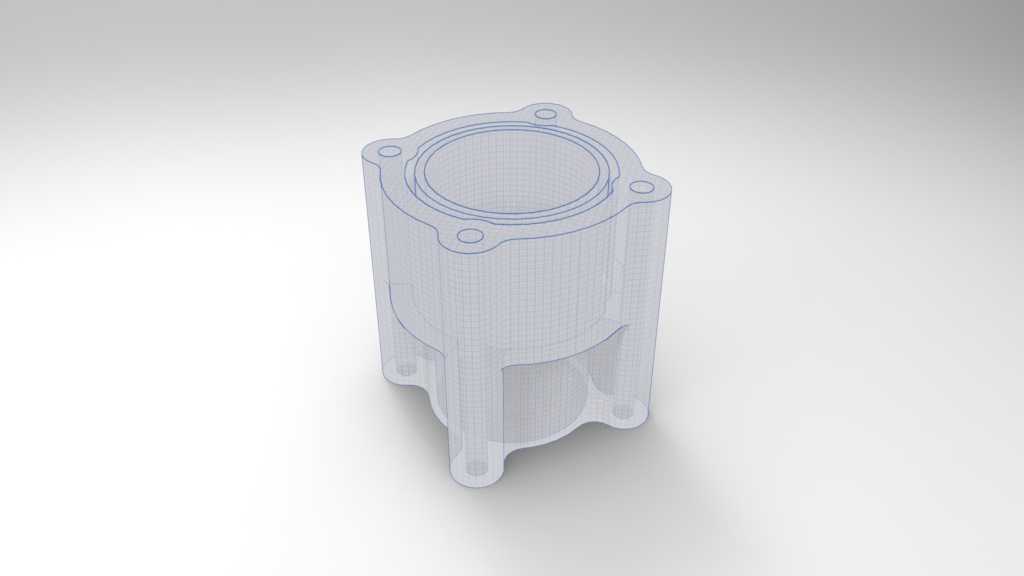

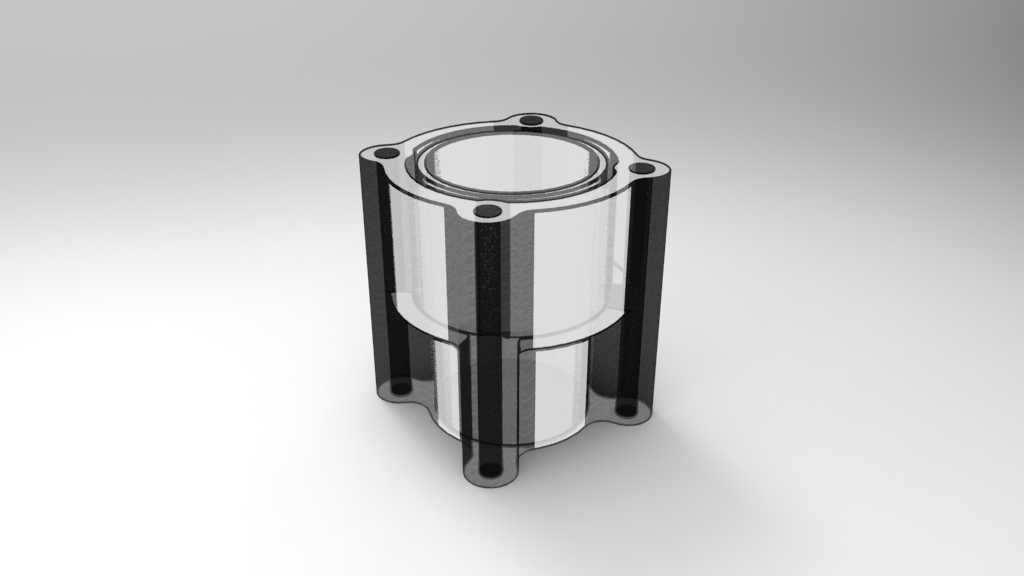

该活塞组件为V12内燃机核心往复运动部件，主要适配大排量高功率V型排布12缸动力单元，常见于高端乘用车辆、高性能赛事动力总成、重型固定动力机组等场景，承担燃烧室密封、燃烧压力传导、往复运动导向的核心功能，直接决定发动机的动力输出效率、运行稳定性与服役寿命。设计阶段优先匹配V12发动机的高转速、高爆发压力工况，整体采用筒式承力结构，外周预留活塞环安装槽位，可通过组合气环与油环实现燃烧室高压燃气密封，同时刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。组件外围设置的纵向支撑肋条沿活塞轴向均匀排布，既强化了活塞本体的结构刚度，降低高往复频率下的结构形变风险，也为活塞在缸套内的往复运动提供辅助导向，减少活塞销座部位的偏磨载荷。活塞内部为中空腔体结构，可适配机油冷却喷嘴的喷油冷却方案，让高压机油直接进入活塞内腔带走燃烧传导的热量，避免高负荷工况下活塞顶部过热导致的材料强度下降、热膨胀卡滞等问题。安装边界方面，活塞外径与对应缸套内径采用高精度间隙配合，配合间隙严格匹配活塞材料热膨胀系数与工作温度区间，避免冷启动敲缸与热态膨胀卡滞；活塞销孔同轴度、裙部圆柱度均按高精度公差要求设计，可保证与活塞销、连杆小头的装配精度，减少往复运动的侧向冲击。设计过程中针对V12发动机的V型缸体夹角特性，对活塞裙部的承压面做了偏心修正，平衡做功冲程中活塞对缸壁的侧向压力，降低运行过程中的敲击噪音与摩擦损耗。顶部的法兰安装位可适配对应燃烧室形状的活塞顶结构，保证燃烧室压缩比符合设计值，让油气混合燃烧效率达到最优状态。周向分布的安装凸台预留了定位与紧固结构，可满足组件装配过程中的定位需求，保证各缸活塞的装配一致性，降低V12发动机多缸运行的动平衡调校难度。
