竞技卡车后防护保险杠结构设计

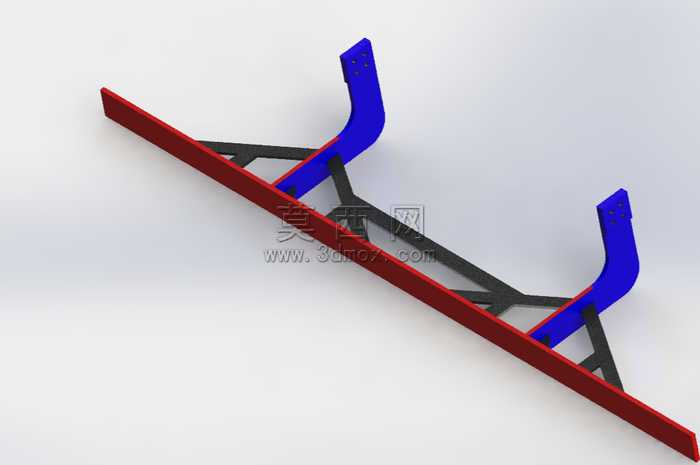

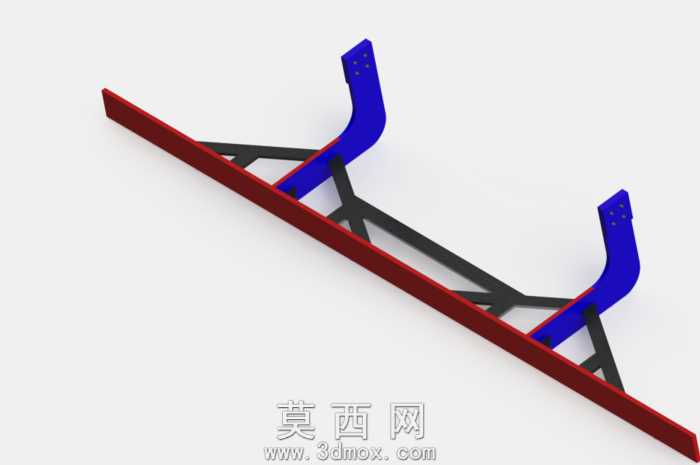

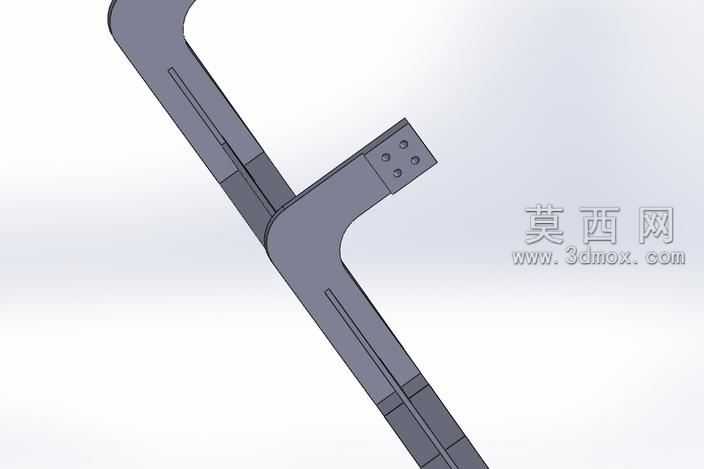

竞技卡车在非铺装路面高速行驶、极限穿越过程中，后防护构件常面临飞石撞击、侧向剐蹭、坡道托底的多重冲击，常规量产车的薄钢板冲压后杠要么刚度不足受冲击后弯折变形卡滞后轮，要么安装点应力集中直接撕裂车架连接板，甚至在碰撞后侵入车尾传动区域造成二次损伤。这款后保险杠的结构设计完全围绕竞技场景的受力特性做适配，主横向承载梁采用矩形截面型材构型，相比同重量的圆管结构，在承受正后方撞击时截面抗弯模量提升近四成，下沿做了15度的上扬切角，避免大角度冲坡时梁体直接剐蹭地面被掀扯变形。两侧的蓝色安装支架没有采用常见的直连平板结构，而是做了带弧度的变截面折弯，靠近车架连接端的板厚比梁体连接端厚2mm，螺栓孔位周边压出了环形加强筋，不用额外焊接加强衬板就能分散螺栓锁紧的压应力，避免长期颠簸后孔位出现椭圆化松旷。支架和主横梁之间的黑色斜向支撑件，没有采用满焊固定的方式，而是预留了0.8mm的装配间隙，用塞焊结合段焊的工艺连接，既保证支撑刚度，又能在受到超过阈值的撞击时通过焊缝的可控形变吸收冲击能量，不会直接把冲击力全部传递到车架纵梁造成车架变形。主横梁表面的红色防护层没有做高亮光滑处理，而是预留了细微的磨砂纹理，越野场景下沾附的泥污不会在表面形成明显的流挂痕迹，轻微剐蹭也不会留下过于显眼的划痕。安装支架的蓝色涂装做了双层粉体喷涂，底层是环氧富锌底漆应对融雪剂、泥泞路段的腐蚀，表层是耐冲击的聚氨酯面层，飞石击打不会出现大面积漆层剥落。所有连接边都做了R3的圆角过渡，没有尖锐的直角棱边，野外应急维修时不会剐蹭作业人员的衣物和皮肤，也能避免应力集中导致的构件开裂。梁体两端没有额外加装突出的装饰性包角，避免在狭窄林道穿越时被树枝、岩石勾挂造成不必要的拉扯变形，整个结构没有冗余的装饰构件，每一处构型都对应竞技场景下的实际受力需求，哪怕是支架上的螺栓过孔，都做了偏心余量设计，适配不同年款竞技卡车的车架安装孔位公差，不用现场扩孔就能完成装配，安装后梁体和车架之间预留了3cm的间隙，不会因为车架行驶中的扭动造成梁体和车架硬摩擦产生异响。
