多工位非标自动化气动工装夹具结构

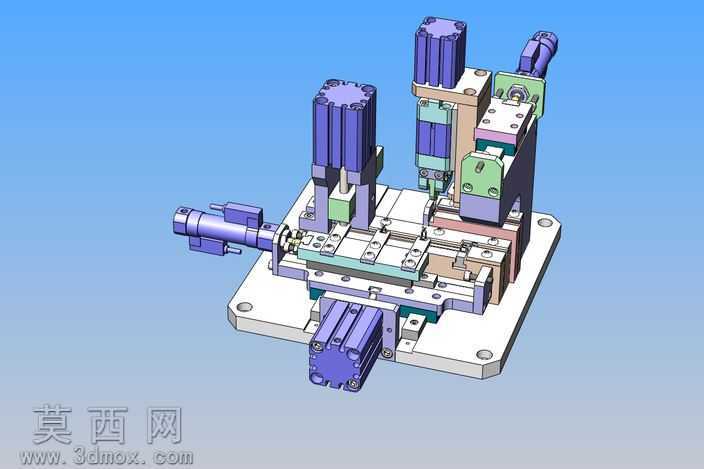

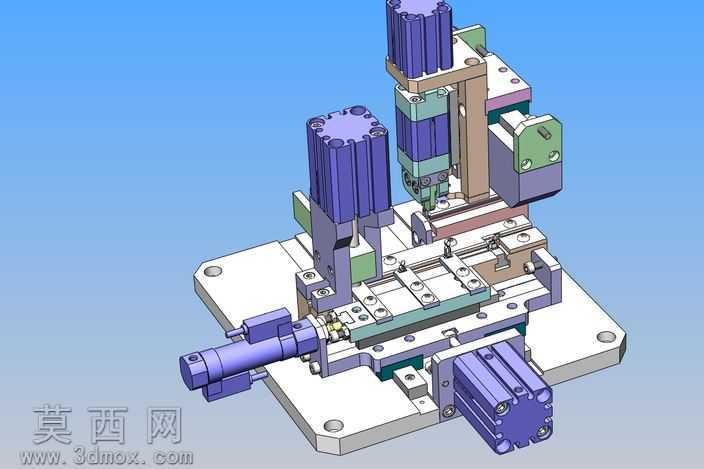

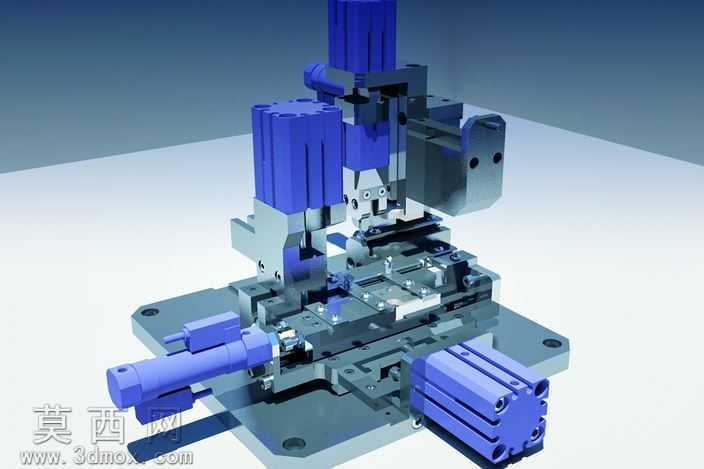

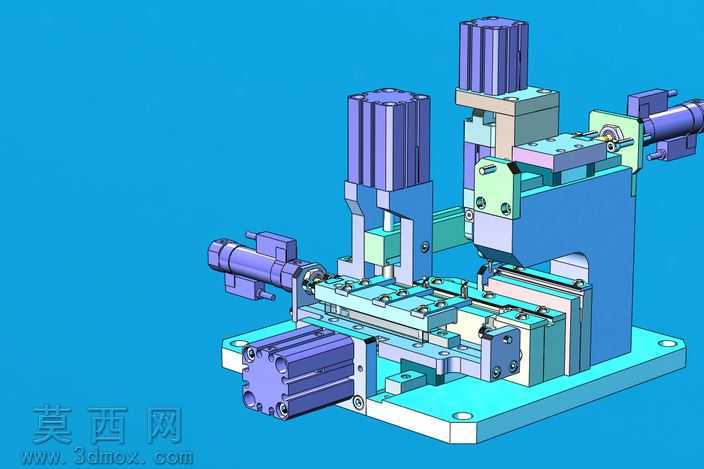

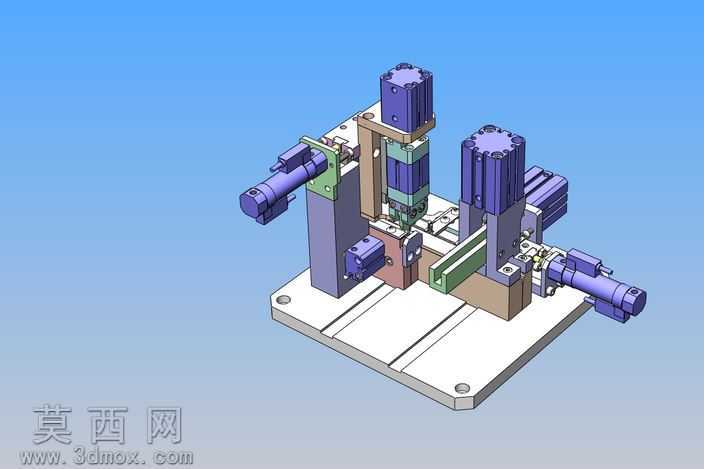

该三维模型为多工位非标自动化气动工装夹具，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际工业加工标准构建尺寸参数，装配关系完全匹配真实设备的装配逻辑，可直接用于结构验证、方案展示与工程参考。模型整体以安装底板为承载基座，底板采用带安装孔的方形板式结构，表面加工有定位槽与安装螺孔，为上方所有功能模组提供稳定的安装基准与定位支撑。模型共集成多组独立的气动执行模组，包含竖直方向布置的多组气缸下压定位机构、水平方向布置的气缸推料定位机构，各模组之间通过精密加工的滑移导轨、定位块、连接支架完成装配，不同功能的气缸分别对应工件的上料定位、压紧固定、工位切换等不同工序动作，可实现小型工件的多工序同步装夹作业。建模过程中对所有标准件如气缸、导轨、紧固件、定位销均按照工业标准件的实际外形与尺寸构建，对加工件的倒角、让位槽、安装孔等工艺细节做了完整还原，不同材质的零部件通过差异化的外观色彩做区分：气缸主体采用紫蓝色外观表现阳极氧化铝合金材质，安装支架与滑移平台采用银灰色表现不锈钢或硬质铝合金材质，功能定位块采用浅绿色表现工程塑料或表面处理后的钢材，底板采用浅灰白色表现硬质阳极氧化铝合金材质，整体渲染效果清晰区分各功能部件，直观展现设备的结构层次与装配关系。设计思路围绕小型工件的自动化装夹需求展开，采用模块化设计思路，各功能模组可根据实际生产需求单独调整位置或更换规格，多工位布局可有效缩减工件装夹的辅助时间，提升自动化生产线的作业效率，整体结构紧凑，动作逻辑清晰，各运动部件均设计有对应的行程限位与导向结构，保证机构运行的稳定性与定位精度，可直接作为同类非标自动化工装设备的设计参考模板，用于自动化装配、检测、加工工序的工装结构开发。
