KF35系列端子连接器结构设计

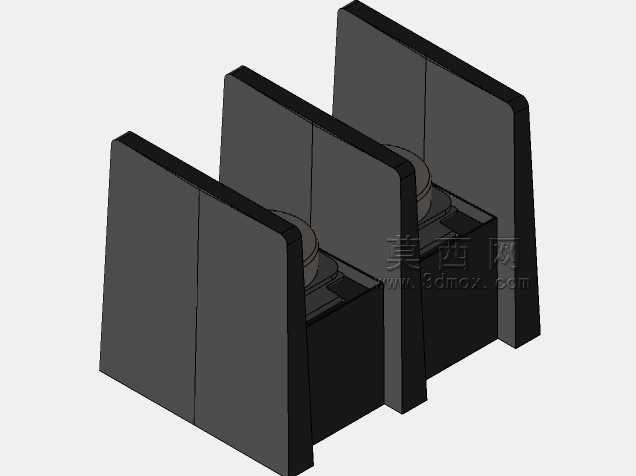

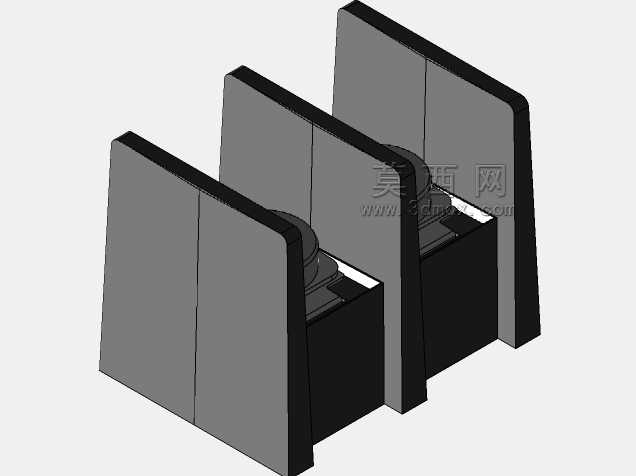

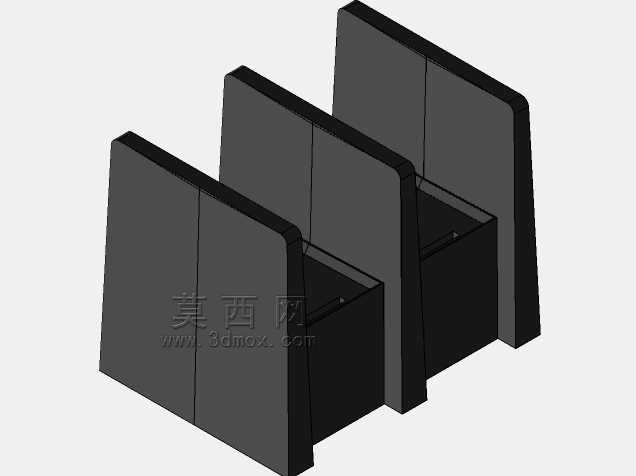

　　在工业电控柜布线、小型设备内部电路接驳、低压配电回路接线场景中，这类多工位并排式端子连接器是十分常见的基础连接元件，本次呈现的KF35规格端子采用三工位并排布局，单路端子的销节距控制在8.25mm，这个节距尺寸是经过多轮布线空间校核确定的，既能够保证相邻接线位之间有足够的电气安全间隙，避免不同回路导线之间出现爬电、短接风险，也能尽可能压缩整体安装占用的横向空间，适配紧凑型电控箱内部的安装位尺寸要求。从结构设计逻辑来看，这款端子采用了分隔式挡墙设计，每两个相邻接线工位之间设置了独立的黑色绝缘挡墙，挡墙高度略高于接线螺丝的顶部位置，一方面可以在接线操作时阻挡螺丝刀滑脱触碰相邻回路造成短路，另一方面也能在长期使用过程中阻隔灰尘、

　　金属碎屑在相邻端子之间堆积，降低绝缘失效的概率。挡墙与底部的基座采用一体化注塑成型的结构方案，材质选用阻燃级绝缘工程塑料，能够满足低压电气场景下的阻燃、耐温要求，即使接线部位出现短时过载升温，也不会出现基座熔融、引燃的风险。基座底部设计有标准的卡装结构，可以直接卡接在常规的DIN导轨上，不需要额外打孔固定，现场安装时只需要将端子排对齐导轨按压到位即可完成固定，后期维护更换时也可以通过卡扣释放结构快速拆下单组端子，不需要拆解整排接线，大幅降低现场运维的工作量。每一路接线位内部都设计有压线弹片与锁紧结构，导线剥头后插入接线孔，拧紧顶部的锁紧螺丝即可通过压线结构将导线线芯牢牢压接在导电基座上，导电部分采用镀锡铜质基材，

　　既能够保证足够的导电截面积，满足额定电流下的载流要求，也能通过镀锡层避免铜基材长期使用出现氧化，降低接触电阻增大带来的发热风险。从安装边界尺寸来看，三工位并排的整体横向尺寸是基于8.25mm节距计算得出，纵向深度适配常规导轨安装的空间要求，接线孔的直径可以容纳常规线径的多股铜芯导线接入，能够覆盖大部分低压控制回路、信号传输回路的接线需求。在实际设备应用中，这类端子连接器常被用在PLC输入输出回路的接线中转、传感器供电线路的分线连接、小型电机的动力回路接驳等场景，相比直接将导线拧接后包裹绝缘胶带的接线方式，这种端子排的连接方式更加规整，后期排查线路故障时可以快速定位对应回路，也能避免导线接头裸露带来的触电、短路隐患。

　　设计过程中针对挡墙的厚度也做了针对性的强度校核，挡墙厚度控制在合理范围内，既不会因为过薄导致注塑成型时出现缺料、强度不足容易断裂的问题，也不会因为过厚额外占用安装空间，挡墙的边角位置都做了小圆弧过渡处理，避免安装接线时尖锐边角划伤操作人员的手部，也能减少注塑过程中的应力集中问题，提升零件的长期使用寿命。接线位的导电基座与绝缘基座之间采用过盈压装的方式固定，不需要额外使用胶水粘接，避免长期使用过程中胶水老化导致导电件松动，压装后的导电件与绝缘基座之间的拉拔力满足行业标准要求，即使导线受到一定的外力拉扯，也不会出现导电件从基座中脱出的问题。在三维建模过程中，所有的配合尺寸都按照实际生产的公差要求做了预留，绝缘件的注塑收缩率、导电件的冲压公差都在建模时做了对应补偿，确保模型导出的工程图可以直接用于开模生产，不需要后续做大量的尺寸调整。
